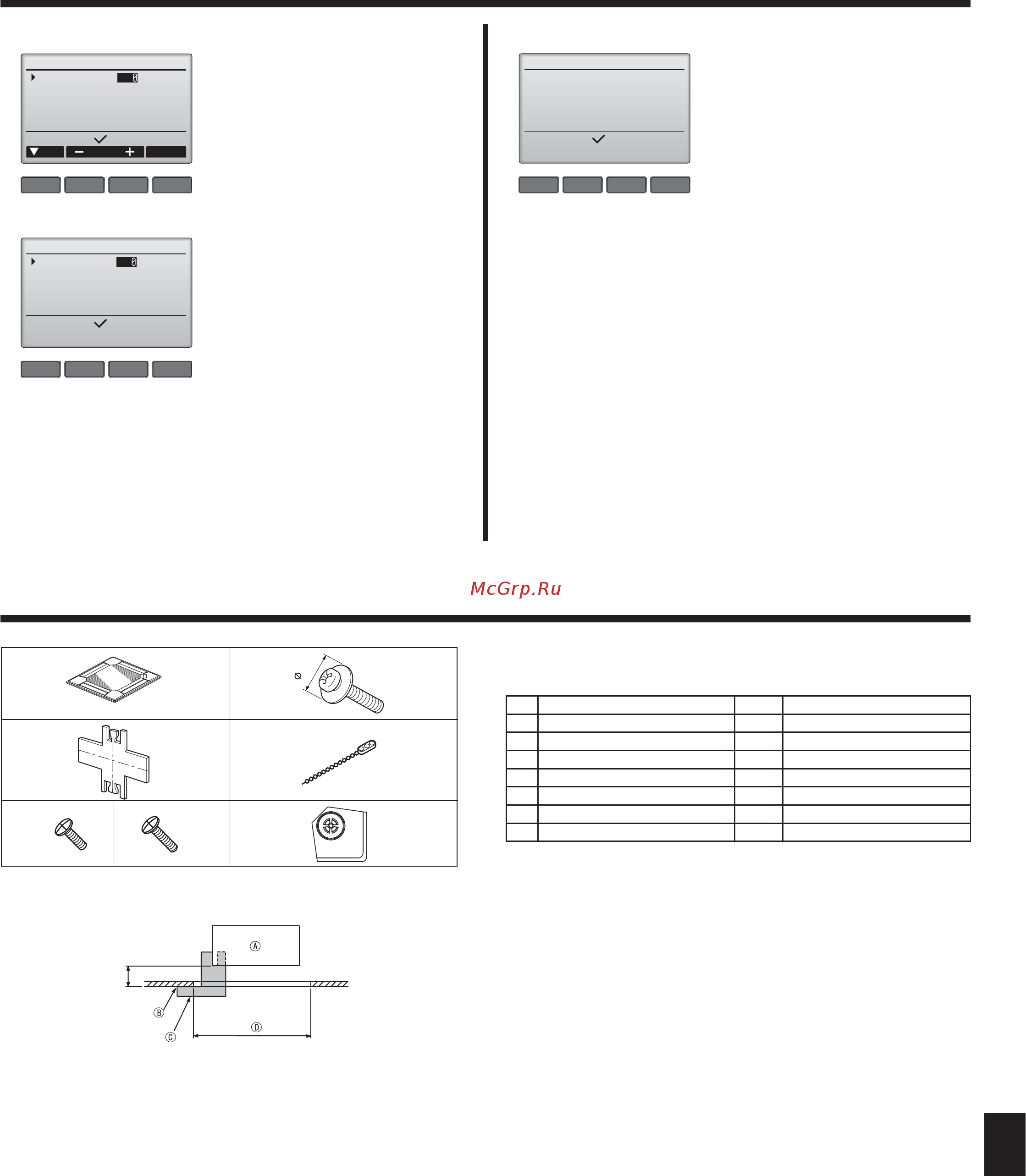

127
RU
4. Электрические работы
■ Процедура подтверждения
F1 F2 F3 F4
Manual vane angle
Input display:
Cur. Address Check
M-NET address
Identify unit Check button
F1 F2 F3 F4
Manual vane angle
Input display:
M-NET address
The air conditioner with the
vane pointing downward is
the target air conditioner.
Выберите “M-NET address” (адрес
M-NET) для блоков, чьи дефлек-
торы должны быть зафиксирова-
ны в неподвижном состоянии, с
помощью кнопок [F2] или [F3].
Нажмите кнопку [F4] для подтверж-
дения блока.
После нажатия кнопки [F4] вы-
ждите приблизительно 15 секунд,
затем проверьте текущее состо-
яние кондиционера.
→
Жалюзи должно быть направ-
лено вниз. → Данный кондици-
онер отображается на пульте
дистанционного управления.
→ Все выпускные отверстия
закрыты. → Для продолжения
операции с начала нажмите
кнопку [ВОЗВРАТ].
→ Отображаются сообщения,
приведенные слева. → По данно-
му адресу хладагента указанное
устройство не существует.
• Нажмите кнопку [ВОЗВРАТ] для
возврата к исходному экрану.
F1 F2 F3 F4
Manual vane angle
Input display:
There is no response from
the target device.
Confirm the state of the air
conditioner.
В параметре “M-NET address”
(адрес M-NET) укажите следую-
щий порядковый номер.
• См. шаг для изменения пара-
метра “M-NET address” (адрес M-
NET) и продолжения процедуры
подтверждения.
5. Установка вентиляционной решетки
5.1. Проверка содержимого комплекта (Fig. 5-1)
• В данном комплекте имеется настоящее руководство и нижеперечисленные
части.
Название приспособления
Количество
Замечание
Решетка 1 950 × 950 (мм)
Винт с привязной прокладкой 4 M5 × 0,8 × 25
Шаблон 1 (Поделен на четыре части)
Фиксатор 3
Винт 4 4 × 8
Винт 1 4 × 12
Угловая панель i-see sensor 1 дия PLP-6BAE
5.2. Подготовка к установке вентиляционной решет-
ки (Fig. 5-2)
• С помощью поставленного в комплекте шаблона отрегулируйте и проверьте
положение устройства по отношению к потолку. При неверном расположении
устройства по отношению к потолку возможно прохождение воздуха или на-
копление конденсации.
• Убедитесь в том, что отверстие в потолке имеет следующие допустимые
размеры: 860 × 860 - 910 × 910
• Убедитесь в том, что операция А выполняется в пределах 17-22 мм. Несоблюдение
данного предела может в результате привести к повреждениям.
Главный прибор
Потолок
Шаблон (Вставлен в устройство)
Габариты потолочного отверстия
Fig. 5-1
Fig. 5-2
20
A=17
+5
0
