121
RU
17
105
(
240
)
+5
0
Min. 30
A=17
+5
0
Fig. 2-5
Fig. 2-6
Fig. 2-7
2. Установка внутреннего прибора
Fig. 3-1
øA
45° ± 2°
Fig. 3-2

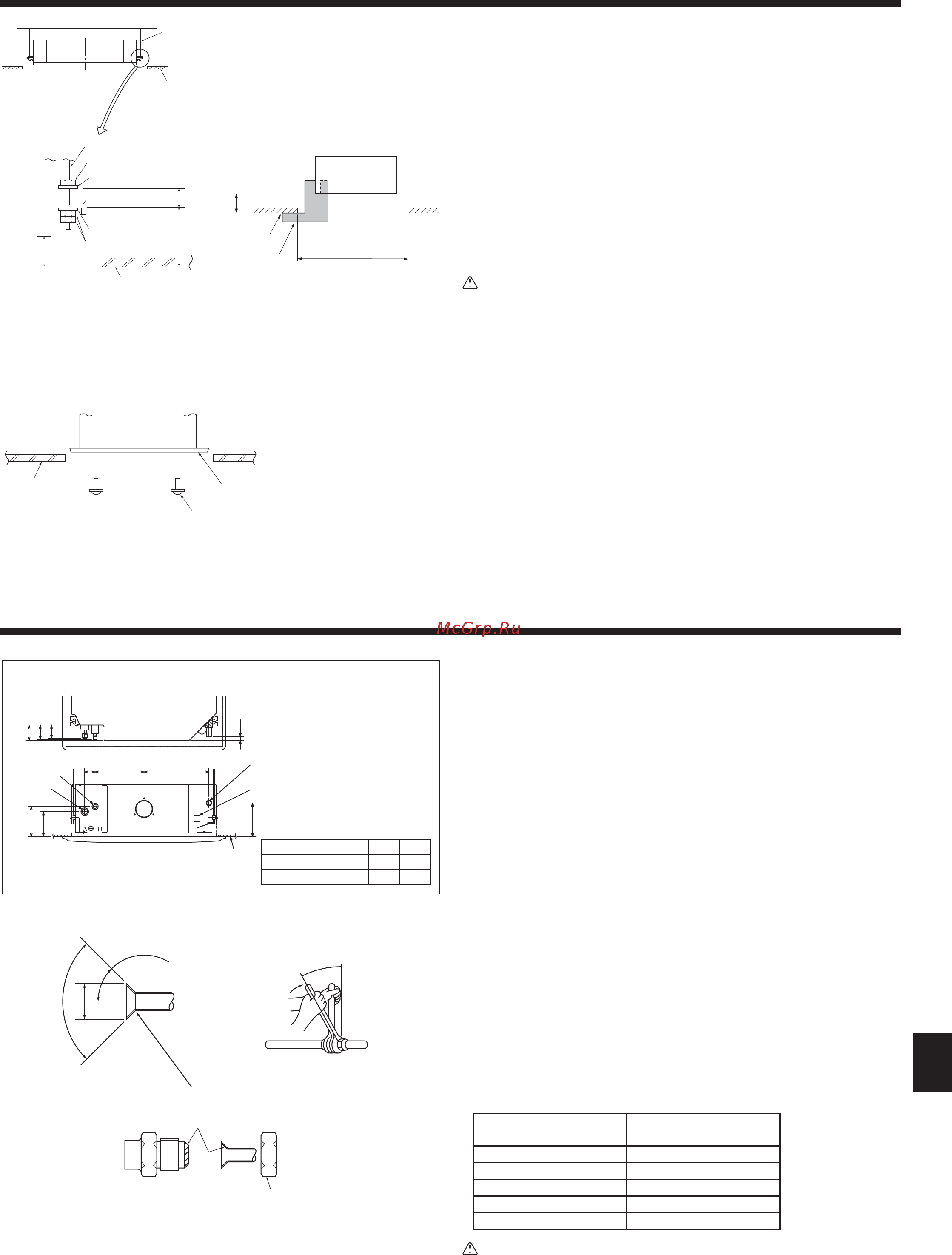

2.5. Порядок подвешивания прибора (Fig. 2-5)
Подвешивайте главный прибор, как указано на диаграмме.
Цифры, указанные в круглых скобках, представляют расстояния в случае уста-
новки опционального многофункционального оконного переплета.
1. Заранее установите детали на навесные болты в следующем порядке: про
-
кладки (с изоляцией), прокладки (без изоляции) и гайки (двойные).
• Установите прокладу с изоляцией таким образом, чтобы изоляция была на
-
правлена вниз.
• При использовании верхних прокладок для подвешивания главного прибора
нижние прокладки (с изоляцией) и гайки (двойные) устанавливаются позднее.
2. Поднимите прибор на требуемую высоту до навесных болтов, чтобы вста
-
вить плиту для навешивания прибора между прокладками, а затем надежно
закрепит ее.
3. Если нельзя совместить главный прибор с отверстием для навешинавания на
потолке, регулировка производится с помощью щели, имеющейся на плите
для навешивания прибора.
• Убедитесь в том, что операция А выполняется в пределах 17-22 мм. Несоблюдение
данного предела может в результате привести к повреждениям. (Fig. 2-6)
Осторожно:
Используйте верхнюю половину коробки в качестве защитного кожуха для
предотвращения попадание пыли и мусора внутрь прибора до установки
декоративной крышки или при нанесении потолочных материалов.
2.6. Проверка расположения главного прибора и
затягивание навесных болтов (Fig. 2-7)
• С помощью калибра, прикрепленного к решеткам, убедитесь, что низ главного
прибора сориентирован должным образом по отношению к потолочному отвер-
стию. Подтвердите это, в противном случае возможно капание конденсации
вследствие проникновения воздуха и т.д.
• Убедитесь, что главный прибор установлен строго по горизонтали: используйте
уровень или виниловую трубку, наполненную водой.
• После проверки расположения главного прибора надежно затяните гайки
навесных болтов, чтобы закрепить главный прибор.
• Установочный шаблон (верх упаковки) можно использовать в качестве защит
-
ного кожуха для предотвращения попадания пыли внутрь главного прибора,
пока решетки не установлены, или при отделке потолка по окончании установки
прибора.
* Дополнительная информация по монтажу приводится на самом установочном
шаблоне.
3. Труба хладагента и дренажная труба
24
90
A
B
*
170
*
140
*
190
60
284 377
3.1. Расположение труб хладагента и дренажных
труб для внутреннего блока
Цифры, помеченная символом * на рисунке, представляют габариты основного
прибора за исключением габаритов опционального многофункционального
оконного переплета. (Fig. 3-1)
Дренажная труба
Потолок
Решетка
Труба хладагента (жидкость)
Труба хладагента (газ)
Отверстие подачи воды
Основной прибор
*
При установке опционального многофункционального оконного переплета
добавьте 135 мм к расстояниям, приведенным на рисунке.
3.2. Соединение труб (Fig. 3-2)
• При использовании медных труб, имеющихся в продаже, оберните трубы
для жидкости и газа имеющимися в продаже изоляционными материалами (с
теплозащитой от 100 °С или выше, толщиной не менее 12 мм).
• Внутренняя часть дренажной трубы должна быть обернута в пенополиэтиленовый
изолирующий материал (удельный вес 0,03; толщина 9 мм или более).
• Нанесите тонкий слой масла хладагента на контактную поверхность труб и
соединений перед тем, как затягивать гайку с фланцем.
• Для затягивания трубных соединений используйте два гаечных ключа.
• Используйте прилагаемое трубное изоляционное покрытие для изоляции
соединений внутреннего блока. Тщательно крепите изоляцию.
Раструбный стык - размеры
Медная труба O.D.
(мм)
Размеры раструба,
диаметр А (мм)
ø6,35 8,7 - 9,1
ø9,52 12,8 - 13,2
ø12,7 16,2 - 16,6
ø15,88 19,3 - 19,7
ø 19,05 22,9 - 23,3
Предупреждение:
При установке прибора надежно подсоедините трубы подачи охлаждающей
жидкости до запуска компрессора.
(мм)
Mодели A B
20, 25, 32, 40, 50 80 74
63, 80, 100, 125 85 77
90° ± 0,5°
R0,4 - R0,8
Мин. 30
Навесной болт
Потолок
Гайка
Прокладка (с изоляцией)
Плита для навешивания
Прокладка (без изоляции)
Проверьте с помощью установочного калибра
Главный прибор
Потолок
Установочный шаблон (верх упаковки)
Винт с прокладкой (Дополнительная
принадлежность)
Главный прибор
Потолок
Шаблон
Габариты потолочного отверстия
