130
RU
► Запрещается выполнять этот замер на терминалах проводах управле-
ния (цепь низкого напряжения).
Предупреждение:
Не пользуйтесь кондиционером воздуха, если сопротивление изоляции
ниже 1,0 МΩ.
6.1. Перед пробным прогоном
► После завершения установки, прокладки труб и электропроводки
внутреннего и наружного приборов проверьте отсутствие утечки хла
-
дагента, слабых соединений кабеля питания или проводов управления
и неправильной полярности, а также убедитесь, что все фазы питания
подключены.
► Измерьте сопротивление между терминалами источника электропита
-
ния и заземлением с использованием 500-вольтного меггера и убеди
-
тесь, что сопротивление составляет не менее 1,0 МΩ.
6. Выполнение испытания
6.2. Выполнение испытания
Возможны три способа.
6.2.1. Использование проводного пульта дистанционного уп-
равления (Fig. 6-1)
Функциональные кнопки
▌ Кнопка [ВКЛ/ВЫКЛ]
Нажмите, чтобы включить или выключить внутренний блок.
▌ Кнопка [ВЫБОР]
Нажмите, чтобы сохранить настройку.
▌ Кнопка [ВОЗВРАТ]
Нажмите для возврата к предыдущему экрану.
▌ Кнопка [МЕНЮ]
Нажмите, чтобы открыть главное меню.
▌ Подсветка ЖК-экрана
Будут отображены параметры работы.
Когда подсветка выключена, нажатие на любую кнопку включит подсветку,
которая будет работать некоторое время в зависимости от экрана.
Когда подсветка выключена, нажатие любой кнопки включает подсветку,
но не приводит к выполнению ее функции (кроме кнопки [ВКЛ/ВЫКЛ]).
▌ Индикатор ВКЛ/ВЫКЛ
Индикатор будет гореть зеленым цветом, когда устройство находится в
работе. Индикатор будет мигать при включении контроллера или при возник-
новении ошибки.
▌ Функциональная кнопка [F1]
Главное окно: нажмите для изменения режима работы.
Главное меню: нажмите, чтобы переместить курсор вниз.
▌ Функциональная кнопка [F2]
Главное окно: нажмите для уменьшения температуры.
Главное меню: нажмите, чтобы переместить курсор верх.
▌ Функциональная кнопка [F3]
Главное окно: нажмите, чтобы увеличить температуру.
Главное меню: нажмите для перехода к предыдущей странице.
▌ Функциональная кнопка [F4]
Главное окно: нажмите, чтобы изменить скорость вентилятора.
Главное меню: нажмите для перехода к следующей странице.

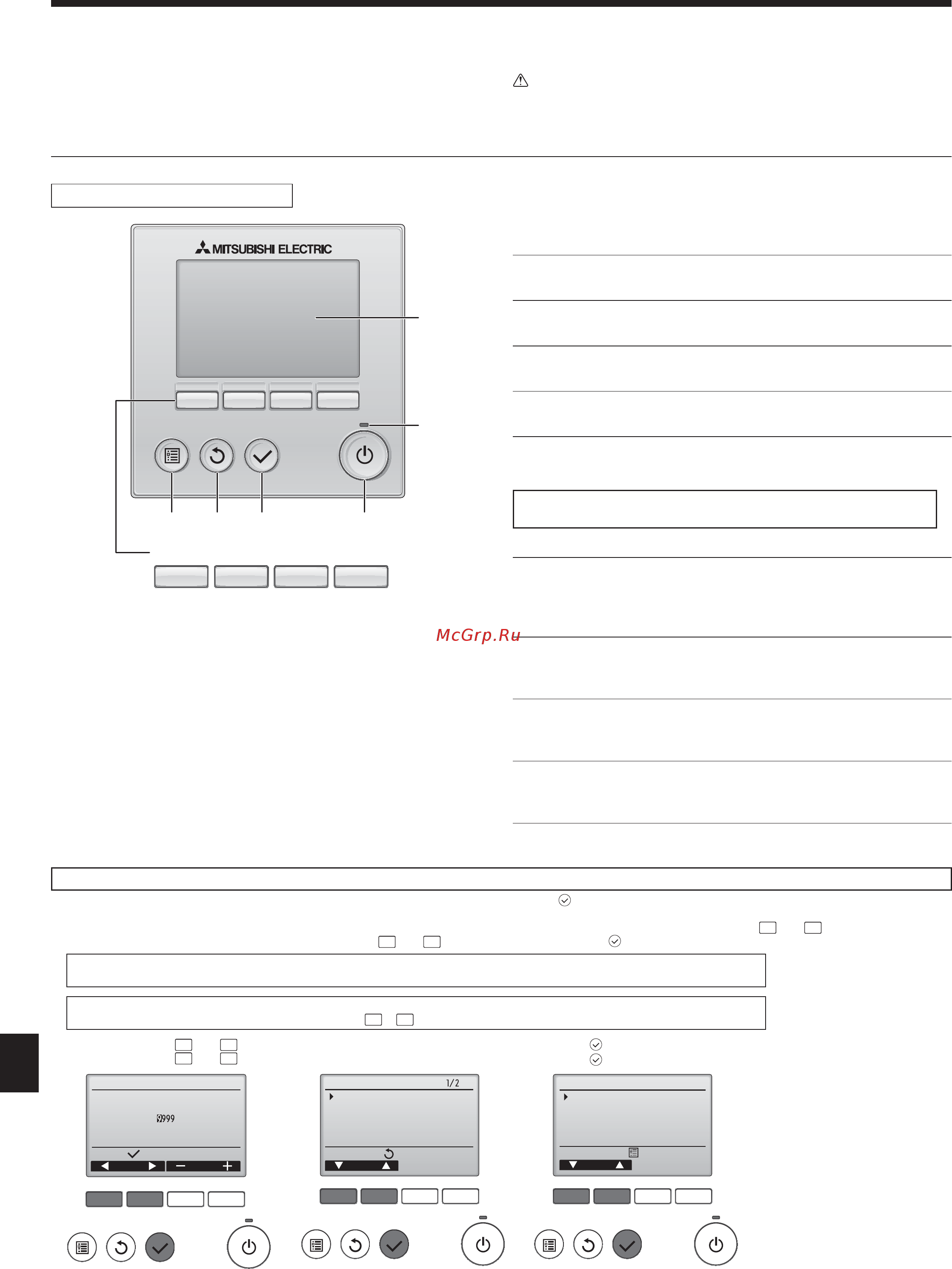

Интерфейс контроллера
Fig. 6-1
Шаг 1 Включите на пульте дистанционного управления режим “Test run” (Тестовый прогон).
Выберите в Главном меню пункт “Service” (Сервисное обслуживание) и нажмите кнопку
.
После выбора Сервисного меню появится окно ввода пароля. (Fig. 6-2)
Для ввода текущего пароля на отладку (4 цифры) установите курсор на цифру, которую нужно изменить, с помощью кнопок
F1
или
F2
, а затем установите
требуемую цифру (от 0 до 9) в каждой позиции кнопкой
F3
или
F4
. После этого нажмите кнопку .
Примечание: По умолчанию установлен пароль на отладку “9999” Измените пароль по умолчанию, чтобы предотвратить
несанкционированный доступ. Сообщите пароль только лицам, которым он необходим.
Примечание: В случае утери пароля на отладку его можно сбросить до значения по умолчанию (“9999”) путем одновре
-
менного нажатия и удержания кнопок
F1
и
F2
в течение 3 секунд на экране установки пароля на отладку.
С помощью кнопки
F1
или
F2
выберите пункт “Test run” (Тестовый прогон) и нажмите кнопку . (Fig. 6-3)
С помощью кнопки
F1
или
F2
выберите пункт “Test run” (Тестовый прогон) и нажмите кнопку . (Fig. 6-4)
F1 F2 F3 F4
unemecivreS
rosruC
:unemniaM
Test run
Input maintenance info.
Function setting
Check
Self check
Fig. 6-3
F1 F2 F3 F4
Test run menu
Cursor
Service menu:
Test run
Drain pump test run
Fig. 6-4
F1 F2 F3 F4
Service menu
Cursor
Select:
Enter maintenance password
Fig. 6-2
