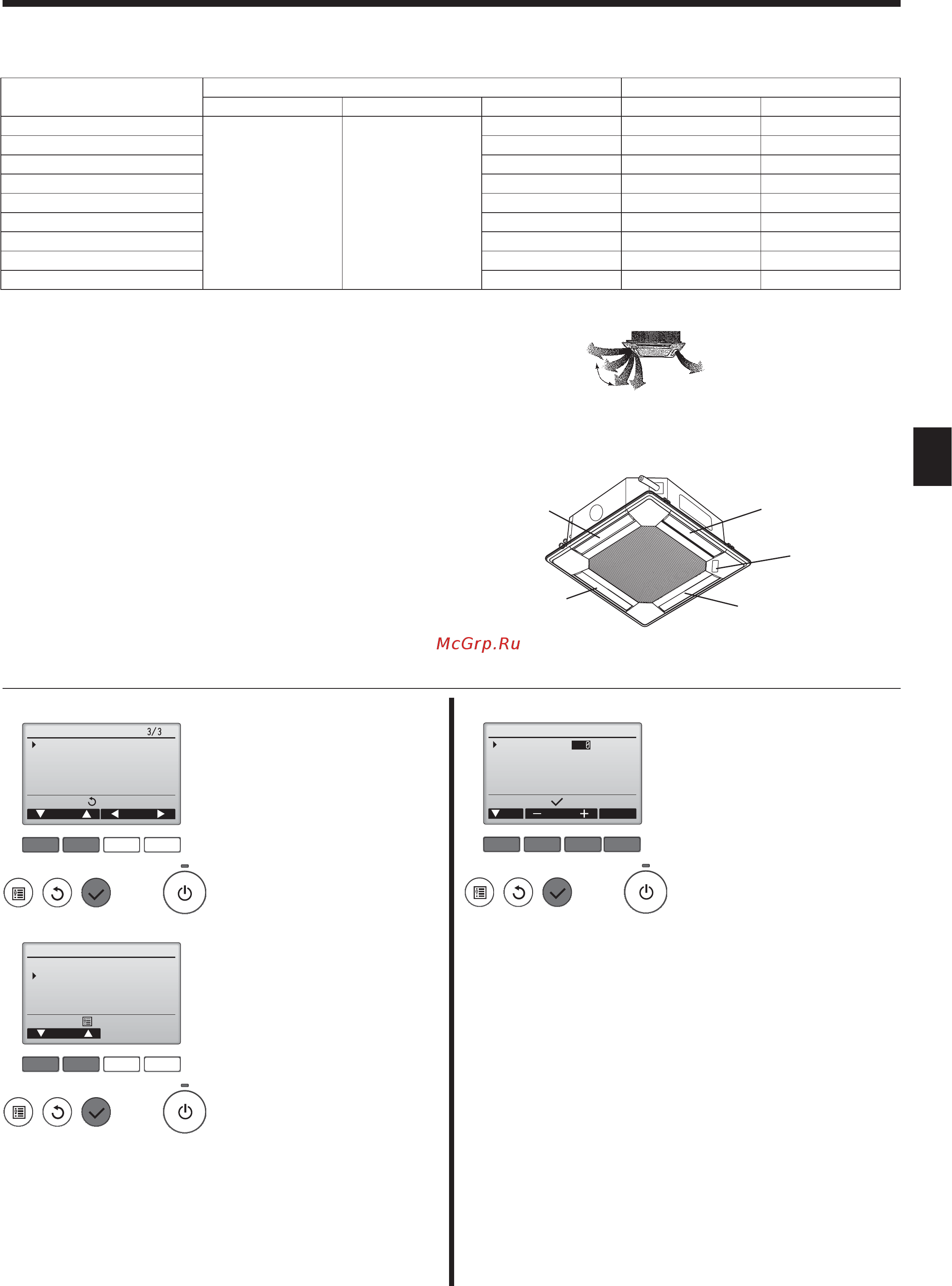

9
GB
4. Electrical work
4.9. How to set the fixed up/down air direction (Only
for wired remote controller)
■
Explanation of word
• "Address No. of indoor unit" is the number given to each air conditioner.
• "Outlet No." is the number given to each outlet of air conditioner.
(Refer to the right.)
• "Up/Down air direction" is the direction (angle) to fix.
• For PLFY-BM, only the particular outlet can be fixed to certain direction with
the procedures below. Once fixed, only the set outlet is fixed every time air
conditioner is turned on. (Other outlets follow UP/DOWN air direction setting of
the remote controller.)
Horizontal airflow
Downward
Fixed setting
The airflow direction of
this outlet is fixed
in particular direction.
Remote controller setting
The airflow direction of
this outlet is controlled by
the airflow direction setting of
remote controller.
MITSUBISHI
ELECTRIC
label
Outlet No.4
Outlet No.2
Outlet No.3
Outlet No.1
Note: "0" indicates all outlets.
* When it is cold because of direct airflow,
the airflow direction can be fixed
horizontally to avoid direct airflow.
4.8. Electrical characteristics
Symbols: MCA: Max. Circuit Amps (= 1.25×FLA) FLA: Full Load Amps
IFM: Indoor Fan Motor Output: Fan motor rated output
Model
Power supply IFM
Volts/ Hz Range +- 10% MCA (A) Output (kW) FLA (A)
PLFY-P20VBM-E
220-240V / 50Hz
Max.: 264V
Min.: 198V
0.28 0.05 0.22
PLFY-P25VBM-E 0.28 0.05 0.22
PLFY-P32VBM-E 0.28 0.05 0.22
PLFY-P40VBM-E 0.36 0.05 0.29
PLFY-P50VBM-E 0.36 0.05 0.29
PLFY-P63VBM-E 0.45 0.05 0.36
PLFY-P80VBM-E 0.64 0.05 0.51
PLFY-P100VBM-E 1.25 0.12 1.00
PLFY-P125VBM-E 1.34 0.12 1.07
■
Manual vane angle
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Maintenance
Initial setting
Service
F1 F2 F3 F4
Maintenance menu
Main menu:
Cursor
Auto descending panel
Manual vane angle
Select "Maintenance" from the Main
menu, and press the [SELECT]
button.
Select "Manual vane angle" with
the [F1] or [F2] button, and press
the [SELECT] button.
F1 F2 F3 F4
Manual vane angle
Input display:
Cur. Address Check
M-NET address
Identify unit Check button
Select the "M-NET address" for
the units to whose vanes are to be
fixed, with the [F2] or [F3] button,
and press the [SELECT] button.
Press the [F4] button to confirm the
unit.
The vane of only the target indoor
unit is pointing downward.
