4. Электрические работы

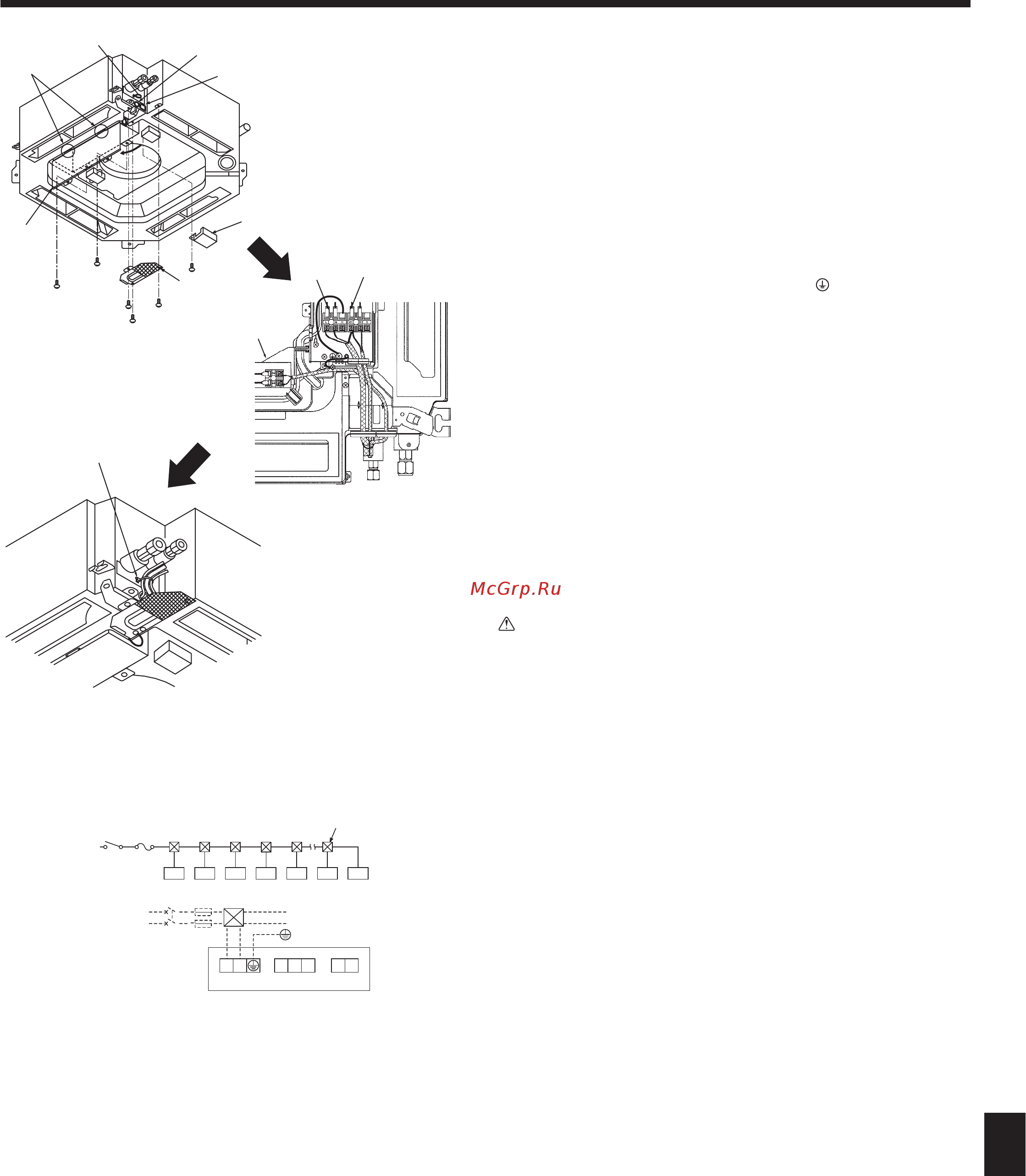

4.1. Внутренний прибор (Fig. 4-1)
1. Снимите сервисную панель электропроводки.
2. Снимите крышку распределительного щита.
3. Снимите крышку пульта дистанционного управления МА.
4. Проложите силовой кабель и кабель управления отдельно через соответс
-
твующие входы для электропроводки, показанные на рисунке.
• Не допускайте ослабления винтов клемм.
• Оставьте такой излишек кабеля, чтобы во время обслуживания крышку
распределительного щита можно было подвесить под блоком (примерно 50-
100 мм).
Вход для кабеля пульта дистанционного управления
Вход для силового кабеля и кабеля управления
Зажим
Крышка распределительного щита
Сервисная панель электропроводки
Крюк для временной фиксации крышки распределительного щита
Крышка пульта дистанционного управления МА.
Клеммы электропитания (с клеммой заземления) (L, N,
)
Передающие клеммы (M1, M2, S)
Клемма пульта дистанционного управления МА (1, 2)
Зафиксируйте с помощью зажима
4.2. Электропроводка для подвода питания
• Диаметр проводов должен соответствовать применимым местным и нацио-
нальным нормам.
• Кабель заземления должен быть длиннее, чем остальные кабели.
• Коды для электропитания прибора должны быть не меньше, чем по дизайну
60245 IEC 53 или 60227 IEC 53.
• При установке кондиционера воздуха необходимо обеспечить выключатель с
расстоянием между контактом и каждым полюсом минимум 3 мм.
[Fig. 4-2]
Устройство защитного отключения
Вводной автоматический выключатель/автоматический выключатель проводки
Внутренний прибор
Проходная коробка
Предупреждение:
Никогда не подсоединяйте внахлест силовой кабель или соединительный
кабель внешнего питания. Это может привести к задымлению, возгоранию
или неисправности.
Fig. 4-1
Fig. 4-2
1
2
M1 M2
S
TB2 TB5 TB15
L
N
