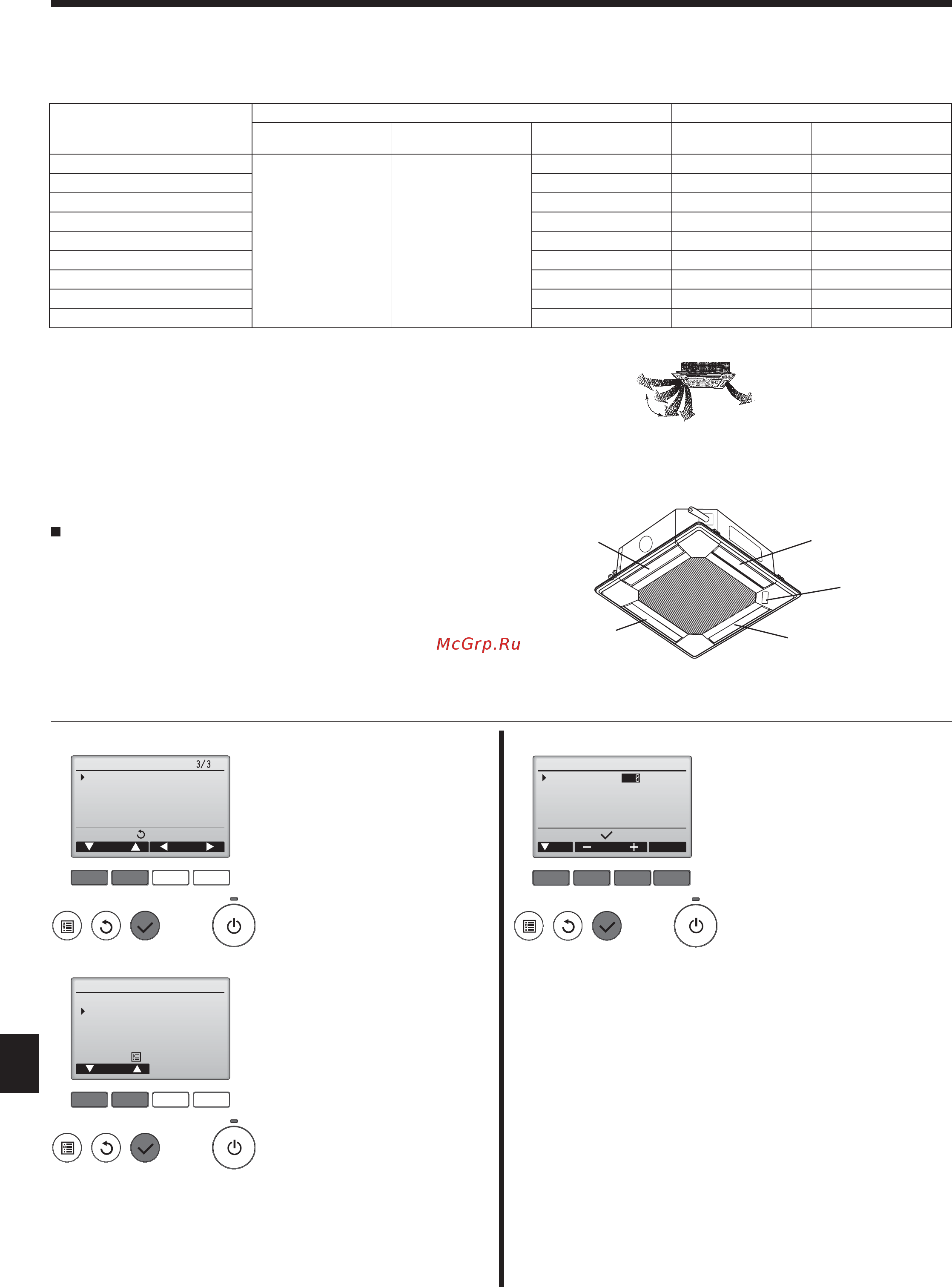

126
RU
4.9. Для изменения направления воздушного потока
вверх/вниз (только для пульта дистанционного
управления)
Пояснение терминов
•
“Адрес внутреннего устройства” – это номер, присваиваемый каждому кон-
диционеру.
•
“№ выпускного отверстия” - это номер каждого выпускного отверстия конди-
ционера. (См. рисунок справа.)
• "Направление воздуха вверх/вниз" - это фиксируемое направление (угол).
• В PLFY-BM в помощью перечисленных ниже действий можно зафиксировать
направление потока только для одного конкретного выпускного отверстия.
После того как положение зафиксировано, при включении кондиционера
заданное положение устанавливается только для этого отверстия. (На-
правление воздушного потока ВВЕРХ/ВНИЗ из других выпускных отверстий
регулируется с помощью пульта дистанционного управления.)
4. Электрические работы
Horizontal airflow
Downward
Fixed setting
The airflow direction of
this outlet is fixed
in particular direction.
Remote controller setting
The airflow direction of
this outlet is controlled by
the airflow direction setting of
remote controller.
MITSUBISHI
ELECTRIC
label
Outlet No.4
Outlet No.2
Outlet No.3
Outlet No.1
Note: "0" indicates all outlets.
* When it is cold because of direct airflow,
the airflow direction can be fixed
horizontally to avoid direct airflow.
Горизонтальный
воздушный поток
Вниз
Установка пульта дистанционного
управления
Направление воздушного потока из этого
отверстия управляется установкой на-
правления воздушного потока на пульте
дистанционного управления.
Фиксация
Направление воздушного потока из этого от-
верстия зафиксировано в нужном положении.
*
Если прямой воздушный поток создает
чрезмерное охлаждение, то для повышения
комфорта воздушный поток можно зафиксиро-
вать в горизонтальном направлении.
Отверстие № 3
Отверстие № 2
Отверстие № 4
Ярлык MITSUBISHI
ELECTRIC
Примечание: “0” означает все отверстия.
Отверстие № 1
4.8. Электрические характеристики
Символы: МТЦ: максимальный ток в цепи (= 1,25×ТЭПН)
ТЭПН: ток электродвигателя при полной нагрузке
ЭВВ: электродвигатель внутреннего вентилятора
Выходная мощность: номинальная выходная мощность электродвигателя вентилятора
Модель
Источник электропитания ЭВВ
Напряжение (В)/
Частота (Гц)
Диапазон напряжения
+- 10%
МТЦ (А)
Выходная мощность
(кВт)
ТЭПН (А)
PLFY-P20VBM-E
220-240 В / 50 Гц
Макс.: 264 В
Мин.: 198 В
0,28 0,05 0,22
PLFY-P25VBM-E 0,28 0,05 0,22
PLFY-P32VBM-E 0,28 0,05 0,22
PLFY-P40VBM-E 0,36 0,05 0,29
PLFY-P50VBM-E 0,36 0,05 0,29
PLFY-P63VBM-E 0,45 0,05 0,36
PLFY-P80VBM-E 0,64 0,05 0,51
PLFY-P100VBM-E 1,25 0,12 1,00
PLFY-P125VBM-E 1,34 0,12 1,07
■
Ручная установка угла
F1 F2 F3 F4
Main
Main display:
Cursor Page
Main menu
Maintenance
Initial setting
Service
F1 F2 F3 F4
Maintenance menu
Main menu:
Cursor
Auto descending panel
Manual vane angle
Выберите “Maintenance” (Отлад-
ка) из Главное меню, и нажмите
кнопку [ВЫБОР].
С помощью кнопки [F1] или [F2]
выберите “Manual vane angle”
(Ручная установка угла), затем
нажмите кнопку [ВЫБОР].
F1 F2 F3 F4
Manual vane angle
Input display:
Cur. Address Check
M-NET address
Identify unit Check button
Выберите “M-NET address” (адрес
M-NET) для блоков, чьи дефлек-
торы должны быть зафиксиро-
ваны в неподвижном состоянии,
с помощью кнопок [F2] или [F3],
затем нажмите кнопку [ВЫБОР].
Нажмите кнопку [F4] для под-
тверждения блока.
Лопатка только выбранного внут-
реннего прибора направляется
вниз.
