128
RU

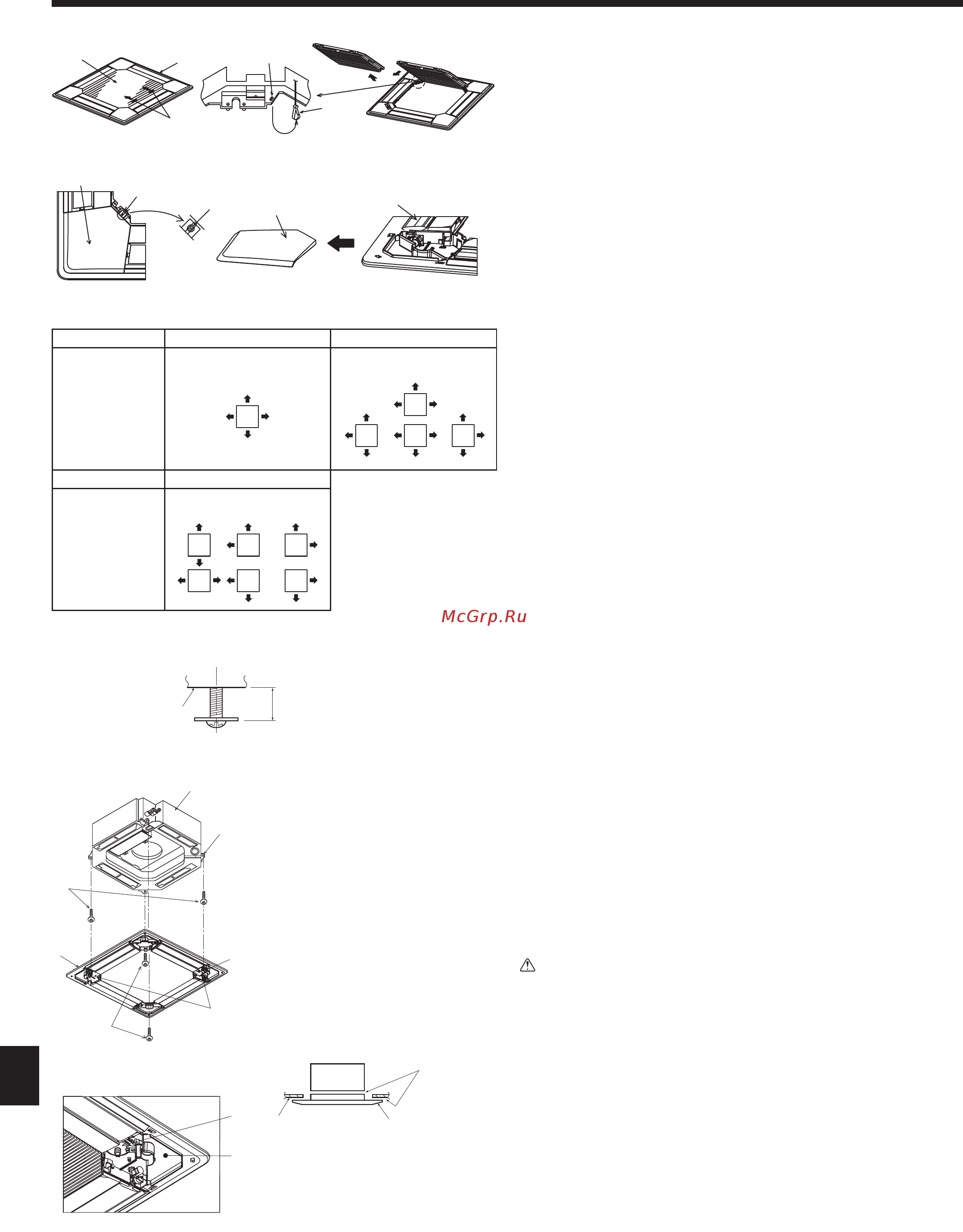

5.2.1. Удаление воздухозаборной решетки (Fig. 5-3)
• Сдвиньте рычаги в направлении, обозначенном стрелкой , чтобы открыть
воздухозаборную решетку.
• Снимите с защелки крюк, удерживающий вентиляционную решетку.
* Не снимайте с защелки крюк воздухозаборной решетки.
• Пока воздухозаборная решетка находится в “открытом” положении, удалите
стержень воздухозаборной решетки с вентиляционной решетки в направлении
стрелки .
5.2.2. Удаление угловой панели (Fig. 5-4)
• Удалите винт из угла угловой панели. Для удаления угловой панели сдвиньте
угловую панель в направлении стрелки .
[Fig.5-3, 5-4]
Воздухозаборная решетка
Вентиляционная решетка
Рычаги воздухозаборной решетки
Крюк вентиляционной решетки
Отверстие для крюка вентиляционной решетки
Угловая панель
Винт
Деталь
5.3. Выбор вытяжных отверстий
В данной вентиляционной решетке имеется 11 образцов направления выдува.
Кроме того, с помощью настройки пульта дистанционного управления на соот-
ветствующие значения Вы можете регулировать поток воздуха и его скорость.
Выберите требуемые утановки из Таблицы 1 в соответствии с местом установки
устройства.
1) Выберите образец направления выдува.
2) Убедитесь в том, что пульт дистанционного управления настроен на соответс
-
твующие установки согласно числу вытяжных отверстий и высоте потолка,
на котором будет установлено данное устройство.
Примечание:
Для 3-направленного и 2-направленного выдува пожалуйста используйте
пластинку заслонки вытяжного отверстия (опция).
5.4. Установка вентиляционной решетки
5.4.1. Подготовка (Fig. 5-5)
• Установите 2 входящих в комплект винта с прокладками в главный прибор
(в области угловой дренажной трубы и в противоположном углу), как показано
на диаграмме.
5.4.2. Временная установка вентиляционной решетки (Fig. 5-6)
•
Временно закрепите решетку, используя колоколообразные отверстия, для чего установите
гнездо
решетки в область угловой дренажной трубы главного прибора.
* Убедитесь в том, что соединительные провода вентиляционной решетки не
зажаты между вентиляционной решеткой и главным прибором.
5.4.3. Крепление вентиляционной решетки (Fig. 5-7)
• Закрепите вентиляционную решетку на главном приборе путем затягивания
установленных ранее винтов (с привязной прокладкой), а также двух остав-
шихся винтов (с привязной прокладкой).
* Убедитесь в отсутствии зазоров между главным прибором и вентиляционной
решеткой или между вентиляционной решеткой и потолком.
Удаление зазоров между вентиляционной решеткой и потолком
После закрепления вентиляционной решетки отрегулируйте высоту главного
прибора, чтобы закрыть зазор.
Осторожно:
Затягивая винт с пружинной зубчатой шайбой
, следует прикладывать
момент не более 4,8 Н•м. Никогда не используйте ударный гайковёрт.
• Это может привести к повреждению деталей.
5. Установка вентиляционной решетки
Главный прибор
Винт с привязной прокладкой
Fig. 5-3
Fig. 5-4
Fig. 5-5
Fig. 5-6
Fig. 5-7
15-20
A
B
Таблица 1
4 направления 3 направления
Шаблоны
направлений
выдува
1 шаблон:
заводская установка
4 шаблона:
1 воздуховод полностью закрыт
2 направления
Шаблоны
направлений
выдува
6 шаблонов:
2 воздуховода полностью закрыты
Главный прибор
Область угловой дренажной трубы
Винт с прокладкой (для временного
использования)
Вентиляционная решетка
Винт с прокладкой
Гнездо
Колоколообразное отверстие
Потолок
Главный прибор
Вентиляционная решетка
Убедитесь в отсутствии зазоров
Отрегулируйте положение гайки на
главном приборе с помощью гаечного
ключа и т.д.
