129
RU
5. Установка вентиляционной решетки
5.4.4. Соединение проводов (Fig. 5-8)
• Выкрутите 2 винта крепления крышки электрической ответвительной коробки
прибора и снимите ее.
• Подсоедините разъем (белого цвета, 20-полюсный) мотора заслонок решетки
к разъему CNV на плате контроллера прибора.
Пропустите проволочный вывод решетки точно через фиксатор раструба при-
бора. Зафиксируйте остатки проволочного вывода при помощи хомута блока и
установите крышку прибора на место, зафиксировав ее 2 винтами.
Примечание:
Не оставляйте излишек проволочного вывода в электрической от-
ветвительной коробке прибора.
5.5. Установка воздухозаборной решетки (Fig. 5-9)
Примечание:
При установке на место угловых панелей (каждая с прикрепленным предох
-
ранительным проводом), присоедините второй конец предохранительного
провода к вентиляционной решетке с помощью винта (4 шт., 4
× 8), как
показано на иллюстрации.
* Если не закрепить угловые панели, они могут упасть во время работы при
-
бора.
• Для установки воздухозаборной решетки и угловой панели выполните в об-
ратном порядке операции, описанные в разделе “5.2. Подготовка к установке
вентиляционной решетки”.
• Несколько приборов можно установить с вентиляционной решеткой так, что-
бы логотип на каждой угловой панели был совместим с другими приборами,
независимо от ориентации воздухозаборной решетки. Сориентируйте логотип
на панели в соответствии с пожеланиями клиента, как показано на диаграмме
слева. (Расположение вентиляционной решетки можно изменить.)
Трубы хладагента главного прибора
Дренажные трубы главного прибора
Положение угловой панели при поставке с завода-изготовителя (с прикрепленным
логотипом).
* Возможна установка в любом положении.
Положение рычагов на воздухозаборной решетке при поставке с завода-изготовителя.
* Хотя зажимы можно устанавливать в любом из четырех положений, рекомендуется конфи
-
гурация, предложенная на рисунке. (Нет необходимости снимать воздухозаборную решетку
при проведении техобслуживания коробки электрокомпонентов на главном приборе.)
i-see sensor (Только на панели PLP-6BAE)
5.6. Установка угловой панели i-see sensor
(Fig. 5-10)
Для панели PLP-6BAE
• Возьмите проволочные выводы CN4Y(белый) и CN6Y(красный) угловой па-
нели i-see sensor со стороны распределительного щита на блоке и обяза-
тельно подсоедините их к соединителю платы контроллера.
• Проволочные выводы угловой панели i-see sensor должны быть зафик-
сированы на ребре решетки с помощью фиксатора так, чтобы не было
провисания.
• Проволочные выводы должны быть собраны вместе с проволочными выво-
дами блока и зафиксированы с помощью 2 фиксаторов так, чтобы не было
провисания.
• Прикрепите заднюю часть крышки на распределительный щит при помощи
3 винтов.
* Убедитесь в том, что провода не защемились крышкой распределительного
щита. Если они защемятся, то они будут перерезаны.
• Для установки угловой панели i-see sensor будут выполнены действия пункта
“5.2. Подготовка к установке вентиляционной решетки”, выполняемые в об-
ратном порядке.
* Угловая панель i-see sensor должна быть зафиксирована на решетке при
помощи винта .
5.7. Блокировка направления воздушного потока
вверх/вниз (Fig. 5-11)
Воздушные заслонки на приборе можно заблокировать для выдува воздуха вверх
или вниз в зависимости от среды, в которой эксплуатируется прибор.
• Установите в соответствии с пожеланиями клиента.
Работой заслонок выдува вверх/вниз и всеми операциями автоматического
управления невозможно управлять с пульта дистанционного управления. Кроме
того, реальное положение заслонок может отличаться от положения, показывае-
мого на пульте дистанционного управления.
Выключите главный выключатель питания.
При вращающемся вентиляторе на приборе возможно получение травмы или
поражение электрическим током.
Отсоедините соединитель мотора заслонок того вентиляционного отверстия,
которое Вы хотите заблокировать.
(Нажимая на кнопку, удалите соединитель в направлении, указанном стрелкой, как
изображено на диаграмме.) После удаления соединителя изолируйте его изолентой.
Также возможна настройка при помощи пульта дистанционного управления. См. 4.7.
5.8. Проверка
•
Убедитесь в том, что между устройством и вентиляционной решеткой, или
между вентиляционной решеткой и поверхностью потолка нет зазора. Если
между устройством и вентиляционной решеткой, или между вентиляционной
решеткой и поверхностью потолка есть зазор, это может привести к образованию
конденсации.
• Убедитесь в том, что провода соединены надежно.
• Для панели PLP-6BAE, проверьте вращательное движение i-see sensor. Если
i-see sensor не вращается, вновь обратитесь к разделу “5.6. Установка угловой
панели i-see sensor".

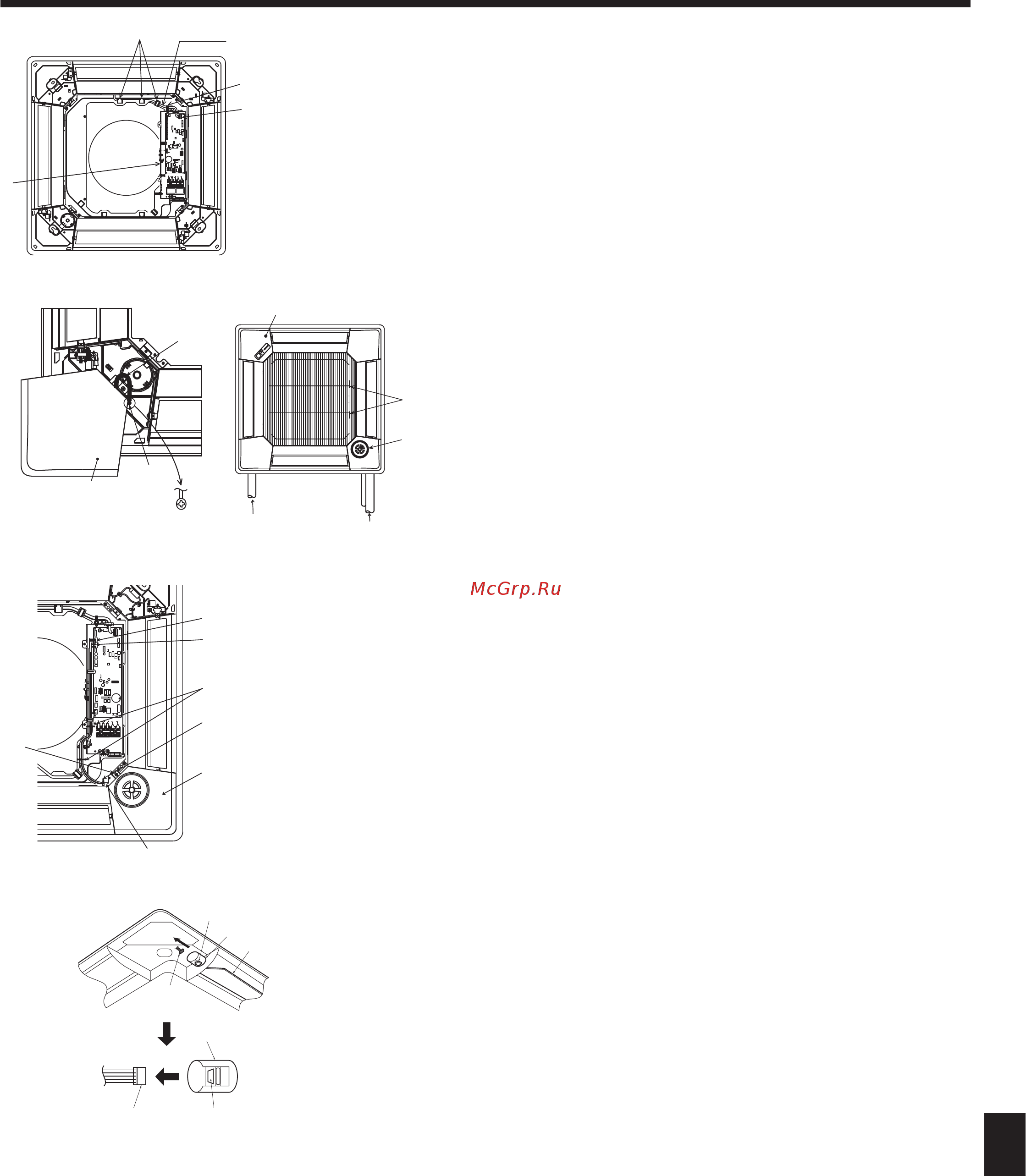

Fig. 5-8
Fig. 5-9
Fig. 5-11
Fig. 5-10
Зажим главного прибора
Распределительный щит
Плата контроллера внутренне-
го прибора
Фиксатор раструба
Проволочный вывод решетки
Плата контроллера CN4Y
Плата контроллера CN6Y
2 фиксатора
Фиксатор
Угловая панель i-see sensor
Ребро для решетки
Винт
Винт (4 × 8)
Угловая панель
Контровочная проволока
Кнопка
Мотор заслонок
Заслонки выдува вверх/вниз
Соединитель
(увеличенное)
