122
RU

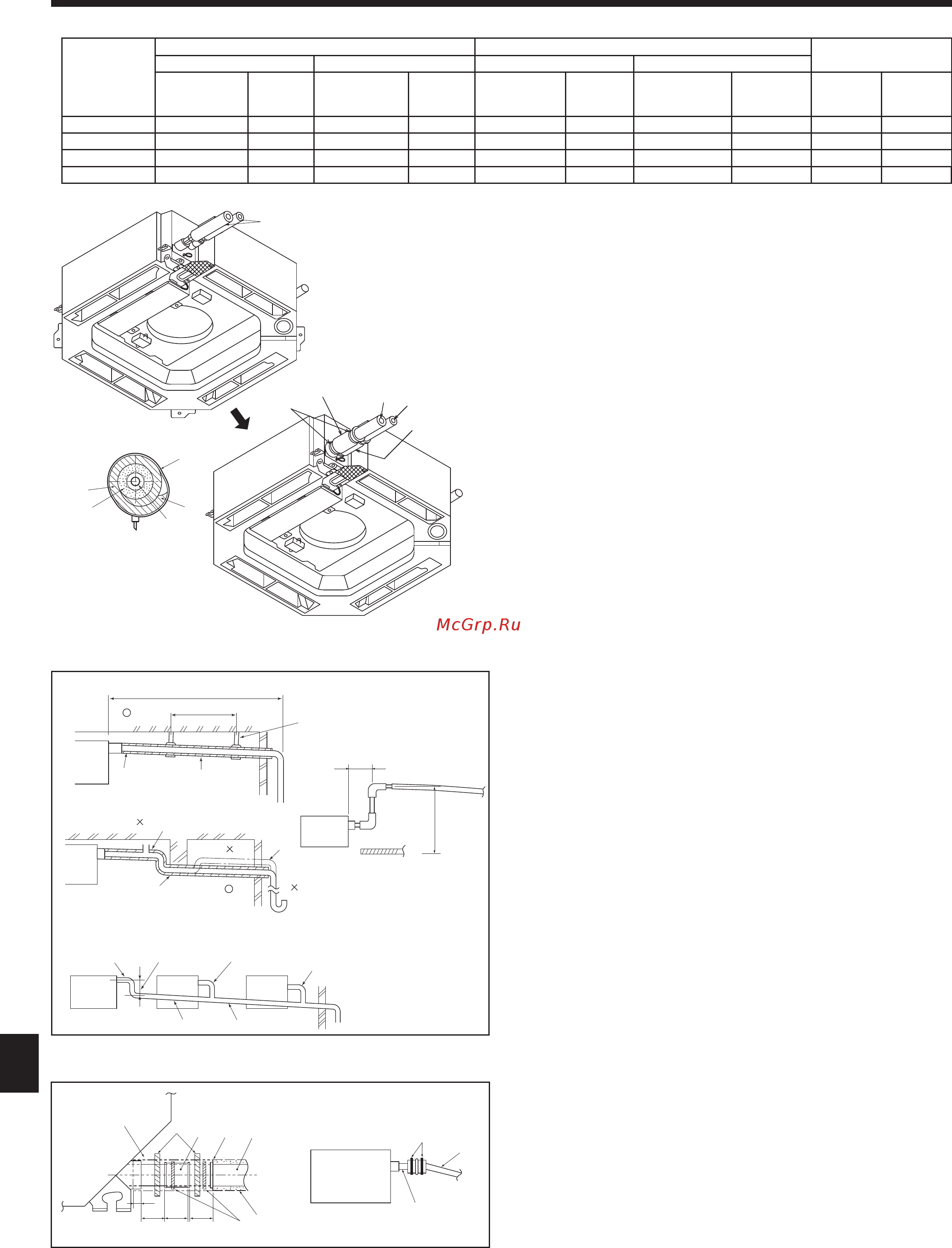

3.3. Внутренний прибор (Fig. 3-3)
Теплоизоляция для труб хладагента:
1 Оберните поставляемую изоляцию большого диаметра вокруг трубы для газа
и убедитесь в том, что край изоляции касается боковой стороны прибора.
2 Оберните поставляемую изоляцию малого диаметра вокруг трубы для
жидкости и убедитесь в том, что край изоляции касается боковой стороны
прибора.
3 Зафиксируйте оба конца каждого изоляционного покрытия с помощью постав
-
ленных лент. (Прикрепите ленты на расстояниии 20 мм от краев изоляции.)
• После подсоединения труб хладагента к внутреннему прибору обязательно
проверьте соединения труб на утечку газа с помощью азота. (Проверьте от-
сутствие утечки хладагента из труб хладагента во внутренний прибор.)
Fig. 3-3
3. Труба хладагента и дренажная труба
3.4. Дренажные трубы (Fig. 3-4)
• Используйте трубы VP25 (O.D. ø32 PVC TUBE) для дренажа, при этом обес-
печьте наклон 1/100 или более.
• Для соединения труб используйте клей семейства ПВ.
• Следуйте схематическому рисунку при подсоединении труб.
• Для изменения направления дренажа используйте входящий в комплект
поставки дренажный шланг.
Правильное соединение труб
Неправильное соединение труб
Изоляция (9 мм или больше)
Наклон вниз (1/100 или больше)
Поддерживающий метал
Выпуск воздуха
Поднятие
Ловушка запахов
Сгруппированные трубы
O. D. ø32 PVC TUBE
Сделайте ее как можно большей
Внутренний прибор
Устанавливайте трубы большого размера для сгруппированных труб
Наклон вниз (1/100 или больше)
O. D.
ø38 PVC TUBE для сгруппированных труб.
(9 мм изоляция или больше)
До 85 см
1. Подсоедините соединительную муфту для дренажа (входит в комплект
поставки прибора) к дренажному порту. (Fig. 3-5)
(Закрепите трубу с помощью клея ПХВ, а затем с помощью ленты.)
2. Установите дренажные трубы (закупаются на месте). (Трубы из ПХВ, O.D. ø32.)
(Закрепите трубу с помощью клея ПХВ, а затем с помощью ленты.)
3. Оберните изоляцию вокруг труб. (Трубы из ПХВ, O.D. ø32 и гнездо)
4. Проверьте дренирование.
5. Изолируйте дренажный порт изоляционным материалом, затем закрепите
материал лентой. (Изоляция и лента входят в комплект прибора.)
Прибор
Изоляция
Лента (большая)
Дренажный порт (неподготовленный)
Запас
Соответствие
Дренажная труба (Трубы из ПХВ, O.D. ø32)
Изоляция (приобретается на месте)
Неподготовленная труба из ПВХ
Трубы из ПХВ, O.D. ø32 (Наклон 1/100 или более)
Лента (малая)
Соединительная муфта для дренажа
11
25 25
25
,
Max. 20m
1,5–2m
Max. 15cm
1
2
A
B
C
K
L
M
B
J
F
FF F
D
ED
D
G
I
H
Fig. 3-4
Fig. 3-5
(мм)
Нанесите машинное масло охлаждения на всю поверхность области присо
-
единения муфты.
* Запрещается наносить холодильное масло на места установки винтов.
(Это повысит риск ослабления конусных гаек.)
Обязательно используйте конусные гайки, закрепленные на главном блоке.
(При использовании гаек другого типа, имеющихся в продаже, могут появиться
трещины.)
R
e
f
r
i
geran
t
p
i
pe an
d
insulating material
Pipe cover (large)
Pipe cover (small)
Refrigerant pipe (gas)
Refrigerant pipe (liquid)
Band
Cross-sectional view of
connection
Pipe
Insulating material
Squeeze
Размеры труб хладагента и крутящий момент конусной гайки
R407C или R22 R410A
Гайка раструбного
стыка O.D.
Труба для жидкости Труба для газа Труба для жидкости Труба для газа
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Размер трубы
(мм)
Момент
затяжки
(Н·м)
Труба для
жидкости
(мм)
Труба для
газа
(мм)
P20/25/32/40 ODø6,35 14 - 18 ODø12,7 49 - 61 ODø6,35 14 - 18 ODø12,7 49 - 61 17 26
P50 ODø9,52 14 - 18* ODø15,88 49 - 61* ODø6,35 14 - 18 ODø12,7 49 - 61 17 26
P63/80 ODø9,52 34 - 42 ODø15,88 68 - 82 ODø9,52 34 - 42 ODø15,88 68 - 82 22 29
P100/125 ODø9,52 34 - 42 ODø19,05 68 - 82* ODø9,52 34 - 42 ODø15,88 68 - 82 22 29
* Подсоедините к следующим трубам: Труба жидкостного контура и газовая труба P50, газовая труба P100/P125.
Труба охлаждения и изоляция
Покрытие для труб (большое)
Покрытие для труб (малое)
Труба хладагента (газ)
Труба хладагента (жидкость)
Лента
Соединение в разрезе
Труба
Изоляция
Сжатие
Maкc. 20м
Maкc. 15см
1,5–2м
