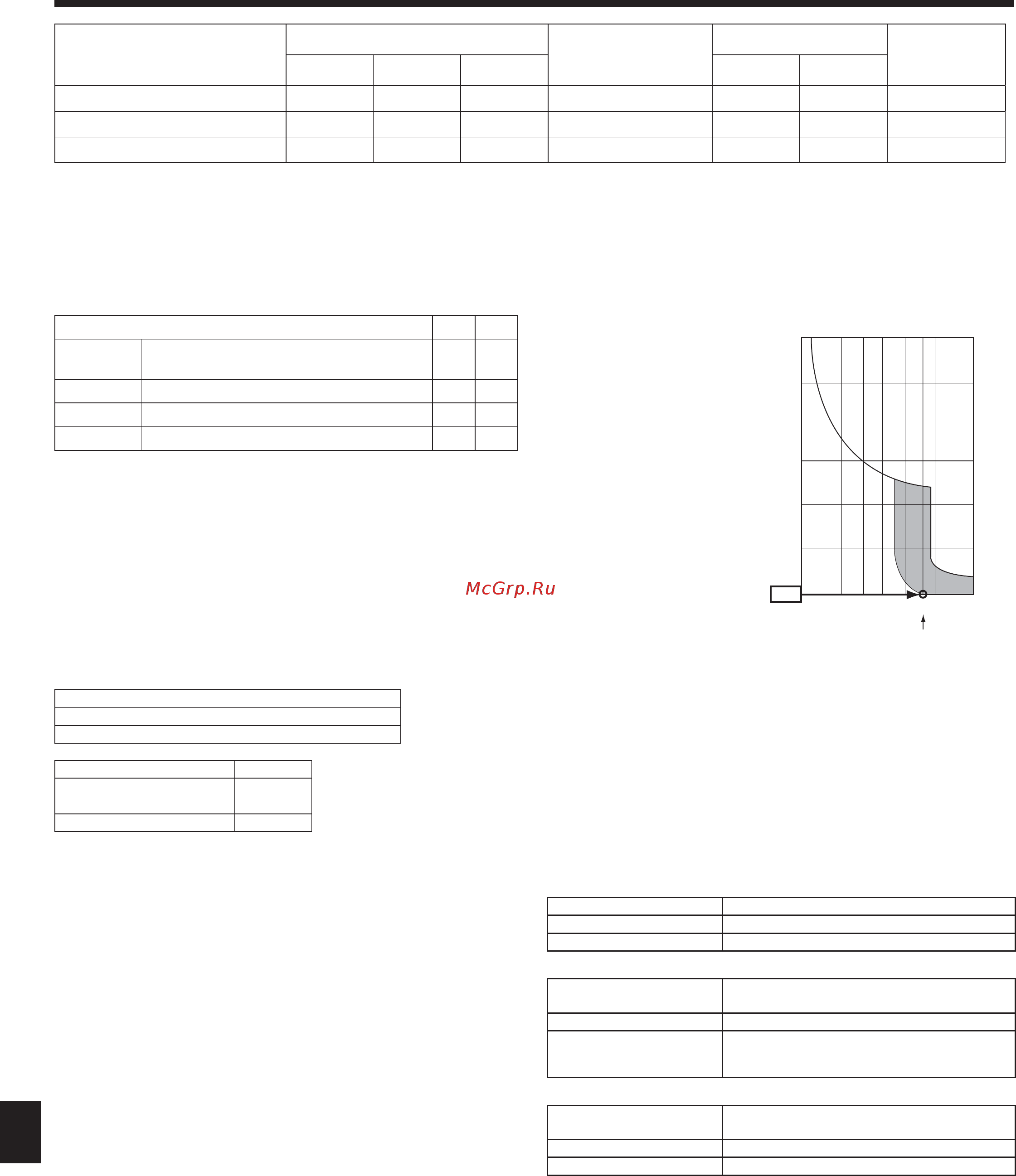

124
RU
4. Электрические работы
4.3. Типы кабелей управления
1. Проводка кабелей передачи
Типы кабелей передачи Экранированный провод CVVS или CPEVS
Диаметр кабеля Свыше 1,25 мм
2
Длина Менее 200 м
2. Кабели дистанционного управления “М-NET”
Тип кабеля дистанционного
управления
Экранированный провод MVVS
Диаметр кабеля 0,5 – 1,25 мм
2
Длина
Добавляется любой отрезок свыше 10 м в
пределах самого длинного допустимого кабеля
передачи длиной 200 м.
3. Кабели дистанционного управления “МА”
Тип кабеля дистанционного
управления
2-жильный кабель (неэкранированный)
Диаметр кабеля 0,3 – 1,25 мм
2
Длина Менее 200 м
Общий рабочий ток внутреннего при-
бора
Минимальная толщина провода (мм²)
Устройство защитного
отключения *1
Вводной автоматический
выключатель (A)
Автоматический
выключатель
проводки (без
предохранителя)
Магистральный
кабель
Ответвление Заземление Мощность
Предохранитель
F0 = 16 A или меньше *2 1,5 1,5 1,5
Чувствительность по току 20 A *3
16 16 20
F0 = 25 A или меньше *2 2,5 2,5 2,5
Чувствительность по току 30 A *3
25 25 30
F0 = 32 A или меньше *2 4,0 4,0 4,0
Чувствительность по току 40 A *3
32 32 40
Предельно допустимое полное сопротивление системы должно соответствовать стандарту IEC61000-3-3.
*1 Устройство защитного отключения должно поддерживать инверторную схему.
Устройство защитного отключения следует использовать совместно с вводным автоматическим выключателем или автоматическим выключателем проводки.
*2 В качестве значения “F0” следует использовать большее из значений “F1” или “F2”.
F1 = максимальный общий рабочий ток внутренних приборов × 1,2
F2 = {V1 × (количество внутренних приборов типа 1)/C} + {V1 × (количество внутренних приборов типа 2)/C} + {V1 × (количество внутренних приборов типа 3)/C} +
{V1 × (количество внутренних приборов других типов)/C}
Внутренний прибор V1 V2
Тип 1 PLFY-VBM, PMFY-VBM, PEFY-VMS,
PCFY-VKM, PKFY-VHM, PKFY-VKM, PLFY-VCM
18,6 2,4
Тип 2 PEFY-VMA 38 1,6
Тип 3 PEFY-VMHS 13,8 4,8
Другие типы Другой тип внутреннего прибора 0 0
C : несколько значений тока расцепления при времени расцепления 0,01 с
Из характеристик расцепления автоматического выключателя выберите “C”.
<Пример расчета “F2”>
*Условие PEFY-VMS × 4 + PEFY-VMA × 1, C = 8 (см. типовой график справа)
F2 = 18,6 × 4/8 + 38 × 1/8
= 14,05
→ Автоматический выключатель 16 A (Ток расцепления = 8 × 16 A при 0,01 с)
*3 Чувствительность по току рассчитывается по следующей формуле.
G1 = V2 × (количество внутренних приборов типа 1) + V2 × (количество внутренних приборов типа 2) +
V2 × (количество внутренних приборов типа 3) + V2 × (количество внутренних приборов других типов) +
V3 × (длина провода[км])
G1 Чувствительность по току
30 или меньше 30 мА 0,1 с или меньше
100 или меньше 100 мА 0,1 с или меньше
Толщина провода V3
1,5 мм
2
48
2,5 мм
2
56
4,0 мм
2
66
1 2 3 4 6 8 10 20
C
6000
600
60
10
1
0.1
0.01
ОБРАЗЕЦ
Типовой график
Время расцепления [с]
Номинальный ток расцепления (x)
0,01
0,1
