Позиция Наименование
1 Сдвоенный компрессор
2 Обратный клапан
3 Конденсатор
4 Вентилятор
5 Ресивер (накопитель жидкости)
6 Фильтр
7 Смотровое окно
8 Теплообменник рекуперативный
9 Терморегулирующий вентиль
10 Термобаллон
11 Реле давления
12 Датчик температуры
13 Соленоидный клапан
14 Виброгаситель
К контроллеру
К контроллеру
1
1
2
2
3
4
4
5
6
7
8
9
10
11
13
12
14
12

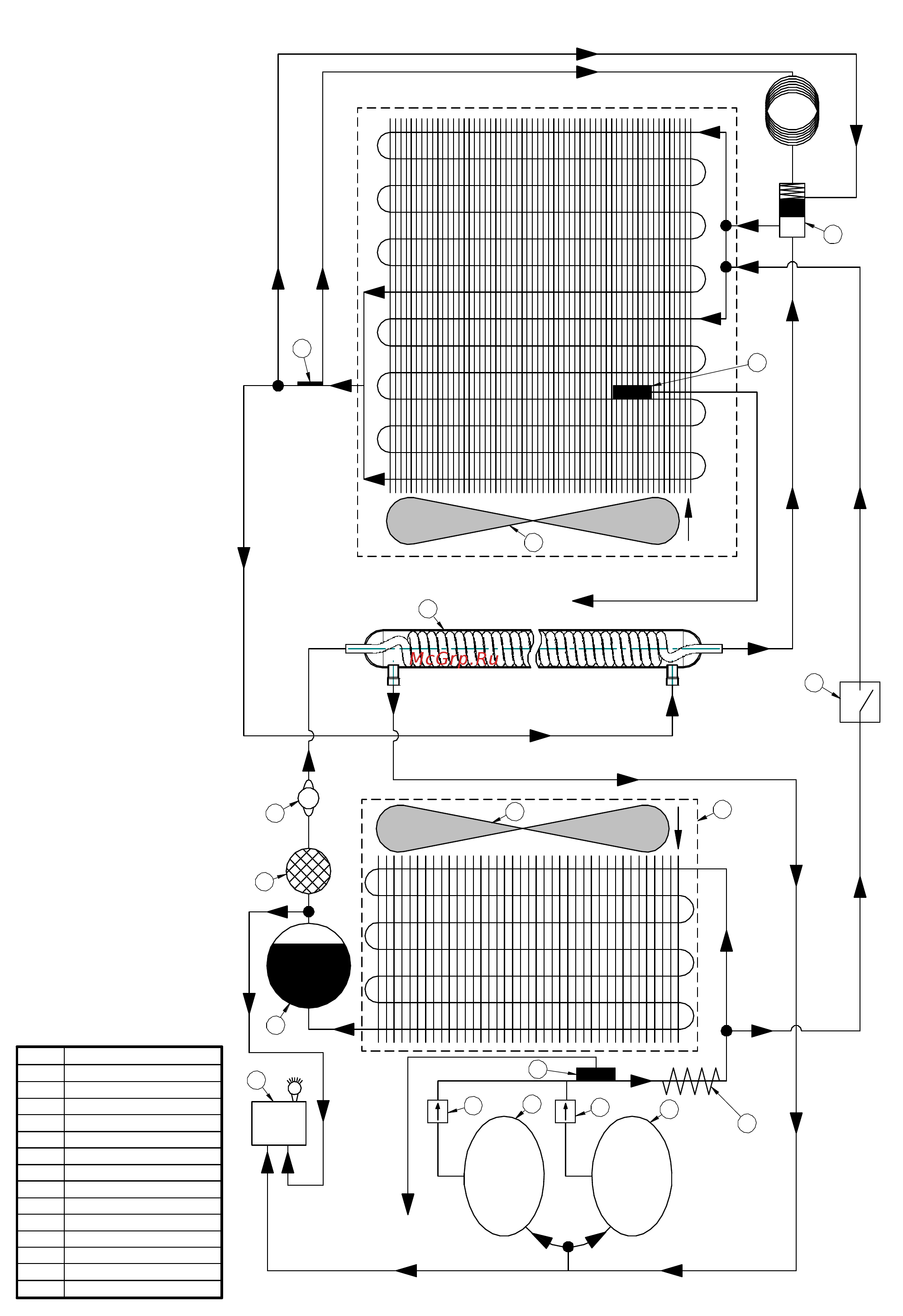

Рис. 2 Принципиальная схема системы охлаждения
