Руководство по применению для установщика BRC1E53
9
4P419250-1 – 2015.10
Процедура монтажа пульта дистанционного управления

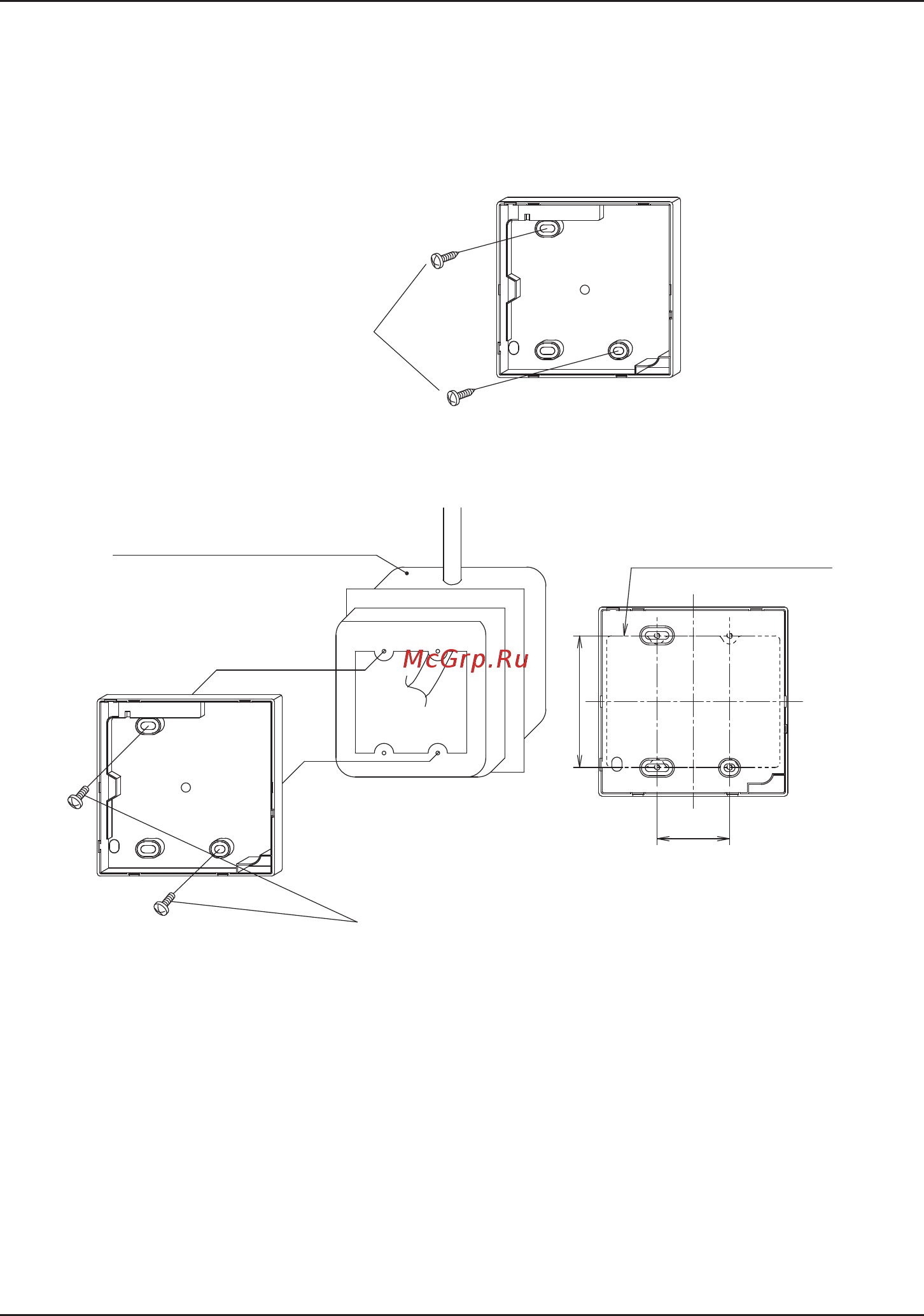

3-5 Процедура крепления нижней части корпуса.
Если проводка пульта дистанционного управления прокладывается через выход в центре
верхней стенки или в задней стенке, пропустите проводку через выходное отверстие в
нижней части корпуса перед монтажом последней на стене.
3-5-1 Монтаж на стене
Закрепите с помощью прилагаемых шурупов (2 шт.).
Шурупы
(Ø4,0x30)
3-5-2 Монтаж распределительной коробки
Закрепите с помощью прилагаемых малых винтов (2 шт.).
(Расстояние между винтами)
46
84
Распределительная
коробка для двух
блоков (без крышки)
Распределительная коробка
(приобретается по месту
установки) (Используйте
дополнительную
принадлежность
KJB211A)
Небольшие винты (M4×16)
