BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
4

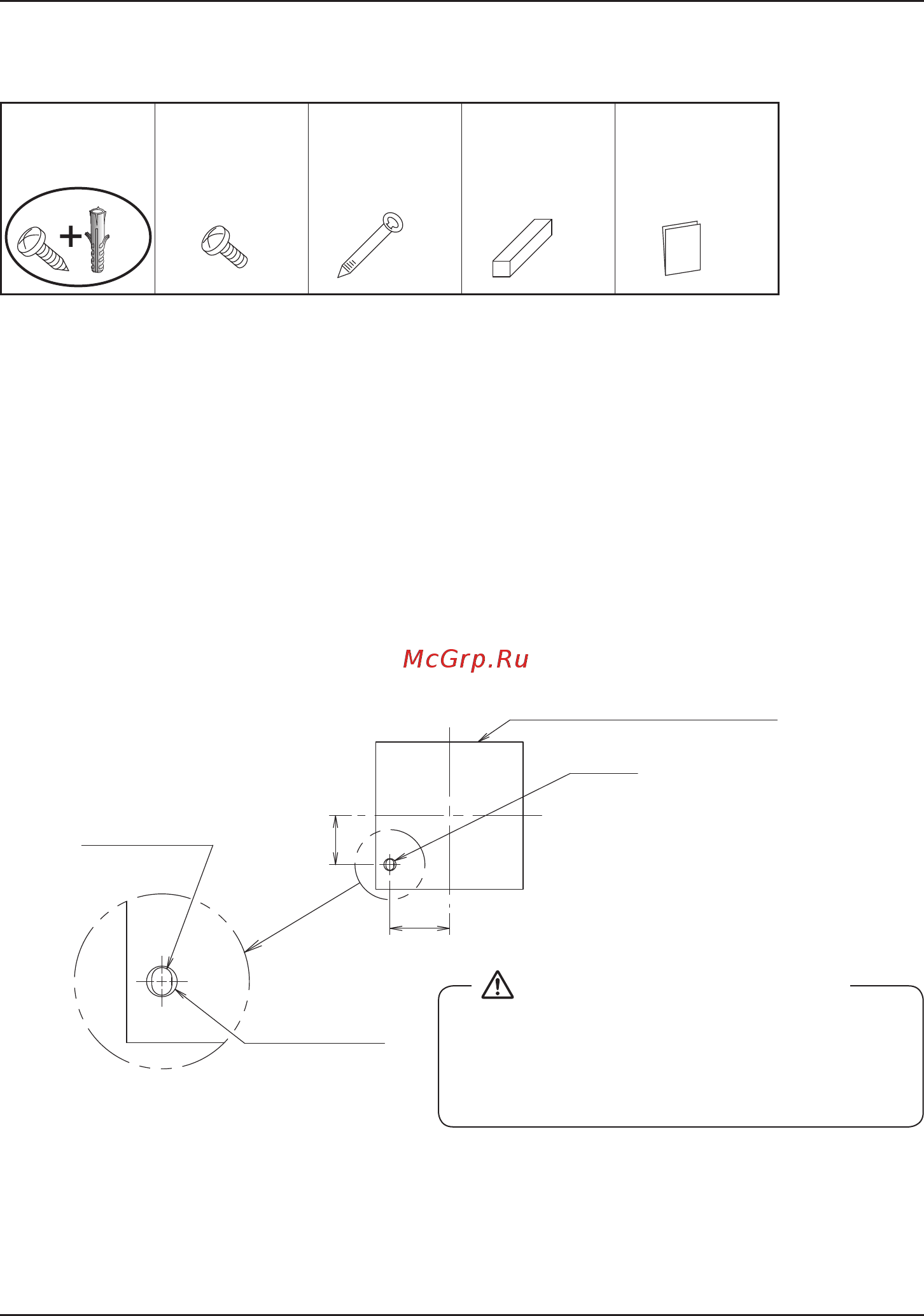

Принадлежности
2. Принадлежности
В комплект входят следующие принадлежности.
Шурупы
и дюбеля Малый винт Зажим
Фиксатор
проводки
Руководство
по монтажу
и эксплуатации(Ø4,0x30) (M4×16)
2x
2x
2x
1x
1x
7x
3. Процедура монтажа пульта
дистанционного управления
3-1 Определите место установки пульта дистанционного
управления.
При выборе места установки руководствуйтесь разделом "1. Меры предосторожности".
3-2 Пропустите проводку через отверстие в стене, если
провода выходят с задней стороны.
При проделывании
отверстия совместите центр
отверстия в стене с
центром отверстия для
проводки в нижней части
корпуса пульта
дистанционного управления.
40
48,5
Отверстие
в нижней части
корпуса
Ø8-10
Отверстие
для проводки
Вид пульта дистанционного
управления снаружи
Ø8-10
Если размер отверстия слишком большой
или местоположение не подходит, отверстие
может выступать за пульт дистанционного
управления.
ПРЕДОСТЕРЕЖЕНИЕ
