BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
6
Процедура монтажа пульта дистанционного управления
3-4 Прокладывание проводки.
1. Распределительная коробка и проводка передачи не должны закрепляться.
2. Не прикасайтесь к плате пульта дистанционного управления.
ПРЕДОСТЕРЕЖЕНИЕ
Технические характеристики проводки
Тип проводки Провод или кабель в виниловой оболочке
Размер проводки 0,75~1,25 мм²
Длина проводки Макс. 500 м
(*)
*Это общая длина в системе с групповым управлением.

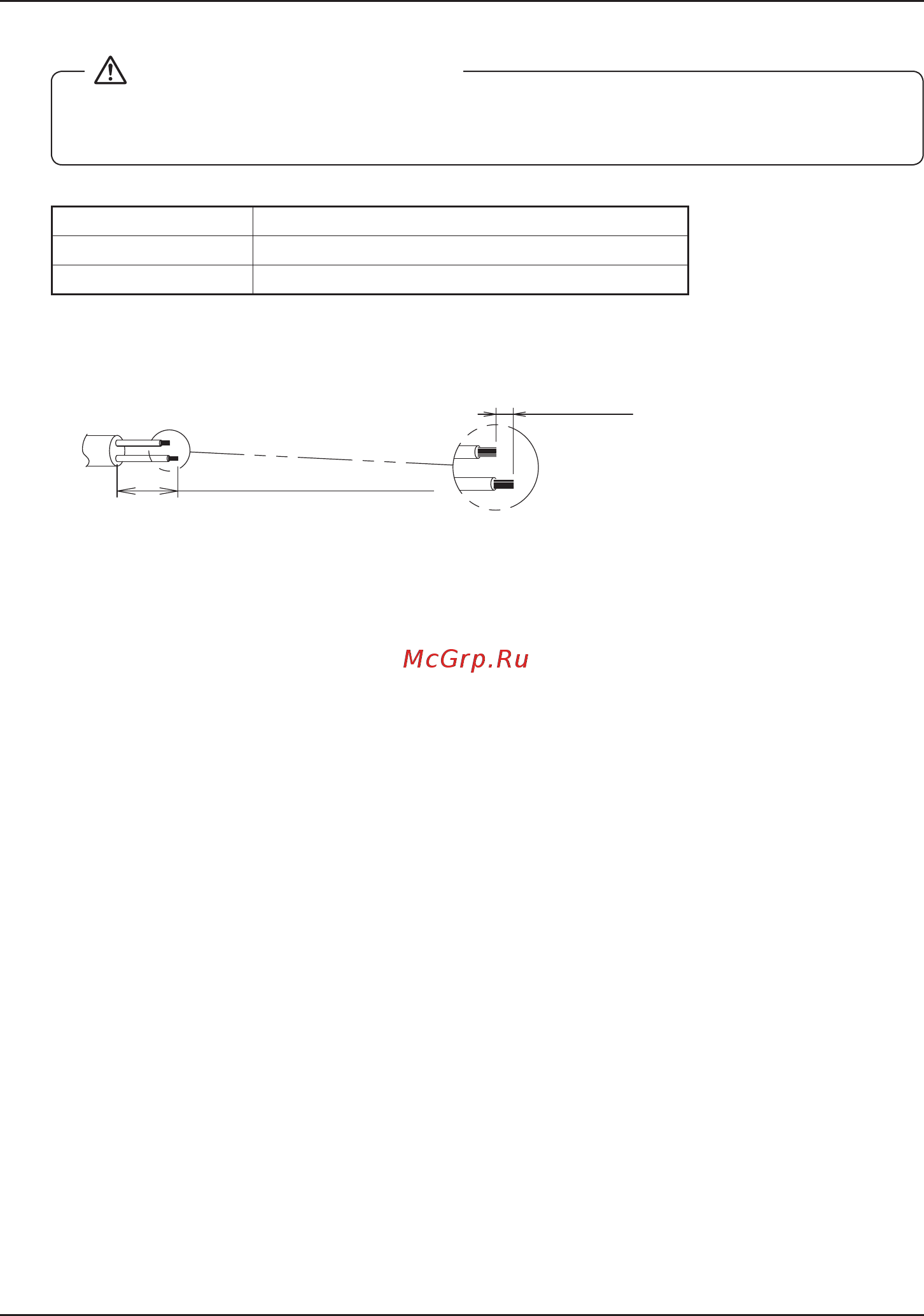

Оболочку провода внутри корпуса дистанционного управления следует снять согласно
следующим инструкциям.
В целях упрощения прокладки
проводки разница между
длинами двух проводов
должна составлять ±10 мм.
±10 мм
Указание по обрезанию
провода
Удалите экран и оболочку
Длина зачистки оболочки:
● ±150 мм для выхода через левую сторону верхней стенки
● ±200 мм для выхода по центру верхней стенки
Соедините клеммы (P/P1, N/P2) пульта дистанционного управления с клеммами (P1, P2)
внутреннего агрегата. (Клеммы P1 и P2 не имеют полярности.)
