Руководство по применению для установщика BRC1E53
23
4P419250-1 – 2015.10

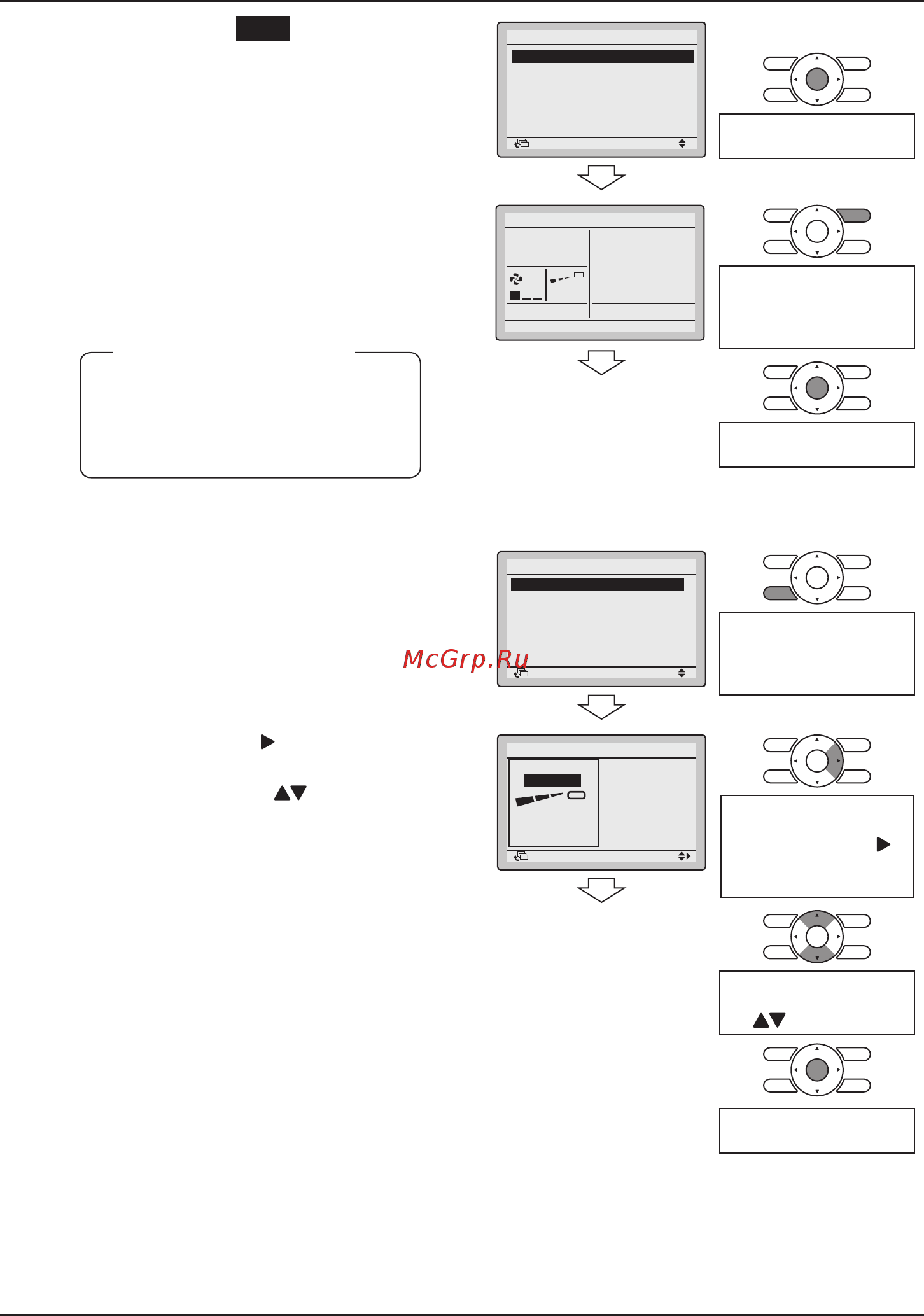

Метод тестовой операции (только SkyAir)
7-5 Выберите пункт Тест и нажмите
кнопку меню/ввода. Снова
отображается базовый экран
с сообщением "Тест".
7-5
Тест
Контакты сервиса
Местные настройки
Запрос
Мин. дифференциал уставок
Блокировка внешнего входа
Меню наладчика 1/3
НастройкаНазад
Нажмите кнопку
меню/ввода.
7-6 Нажмите кнопку ВКЛ/ВЫКЛ
в течение приблизительно
10 секунд. Начинается тестовая
операция. Проверяйте условия
работы в течение 3 минут.
Пробный запуск также можно
осуществить, выполнив сначала
действие 7-6, а затем 7-5.
ПРИМЕЧАНИЕ
7-6
Охл
Назад Настройка
Нажмите кнопку
ВКЛ/ВЫКЛ
(в течение приблизи-
тельно 10 секунд).
Нажмите кнопку
меню/ввода.
<Главное меню>
7-7 Нажмите кнопку управления
скоростью вентилятора/
направлением потока
7-7
НастройкаНазад
Направление потока
Направление потока
Быстрый старт
Вентиляция
Опции энергосбережения
Расписание
1/2Главное меню
Нажмите кнопку
управления скоростью
вентилятора/
направлением потока
7-8 Нажимайте кнопку , чтобы
выбрать направление потока.
Используйте кнопки для
изменения направления потока.
7-9 После проверки настроек
воздушного потока нажмите кнопку
меню/ввода, чтобы вернуться
к базовому экрану
7-8
7-9
Направление потока
Направлен.
Позиция 0
НастройкаНазад
Чтобы выбрать настройку
направления потока,
нажимайте кнопку
(вправо) на экране
настроек
Измените направление
потока с помощью кнопок
(вверх/вниз).
Нажмите кнопку
меню/ввода.
