BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
12
Пункты меню и функции кнопок пульта дистанционного управления
4. Пункты меню и функции кнопок
пульта дистанционного управления

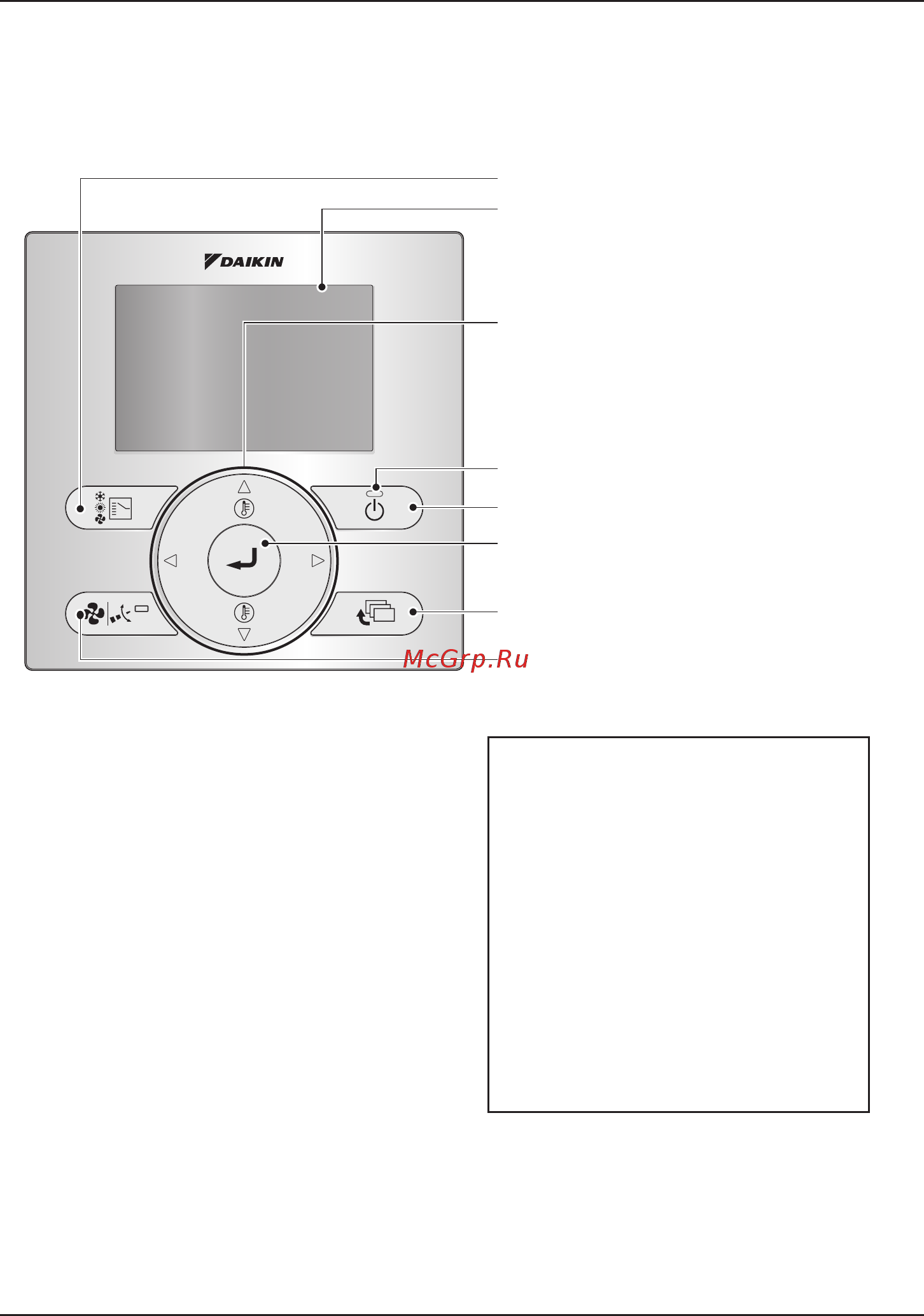

4-1 Функции и пункты меню
(1) Кнопка выбора режима работы
(11) ЖК-дисплей (с подсветкой)
(4) Кнопка вверх
(5) Кнопка вниз
(6) Кнопка вправо
(7) Кнопка влево
(9) Индикатор работы
(8) Кнопка вкл/выкл
(10) Кнопка отмены
(2) Кнопка управления скоростью
вентилятора/направлением потока
(3) Кнопка меню/ввода
(1) Кнопка выбора режима работы
● Нажмите эту кнопку для выбора
предпочтительного режима работы.
● Доступные режимы зависят от
подключенной модели.
(2) Кнопка управления скоростью
вентилятора/направлением потока
● Используется для изменения скорости
вентилятора и направления воздушного
потока.
● Доступные скорости вентилятора зависят
от подключенной модели.
(3) Кнопка меню/ввода
● Используется для отображения главного
меню или перехода к выбранному
элементу. (Подробная информация
о главном меню приведена в руководстве
по эксплуатации.)
Главное меню*
Функция блокировки доступа**
Вращение**
Направление потока
Направление потока
Быстрый старт
Вентиляция
Опции энергосбережения
Расписание
Авто очистка фильтра
Сведения о системе
Конфигурирование
Текущие настройки
Часы и Календарь
Язык
* Доступные пункты меню зависят от
подсоединенной модели.
** Пункты меню "Функция блокировки
доступа" и "Вращение" скрыты. Инструкции
по отображению этих пунктов приведены
в главах 14, 15, 16 и 17.
