BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
24

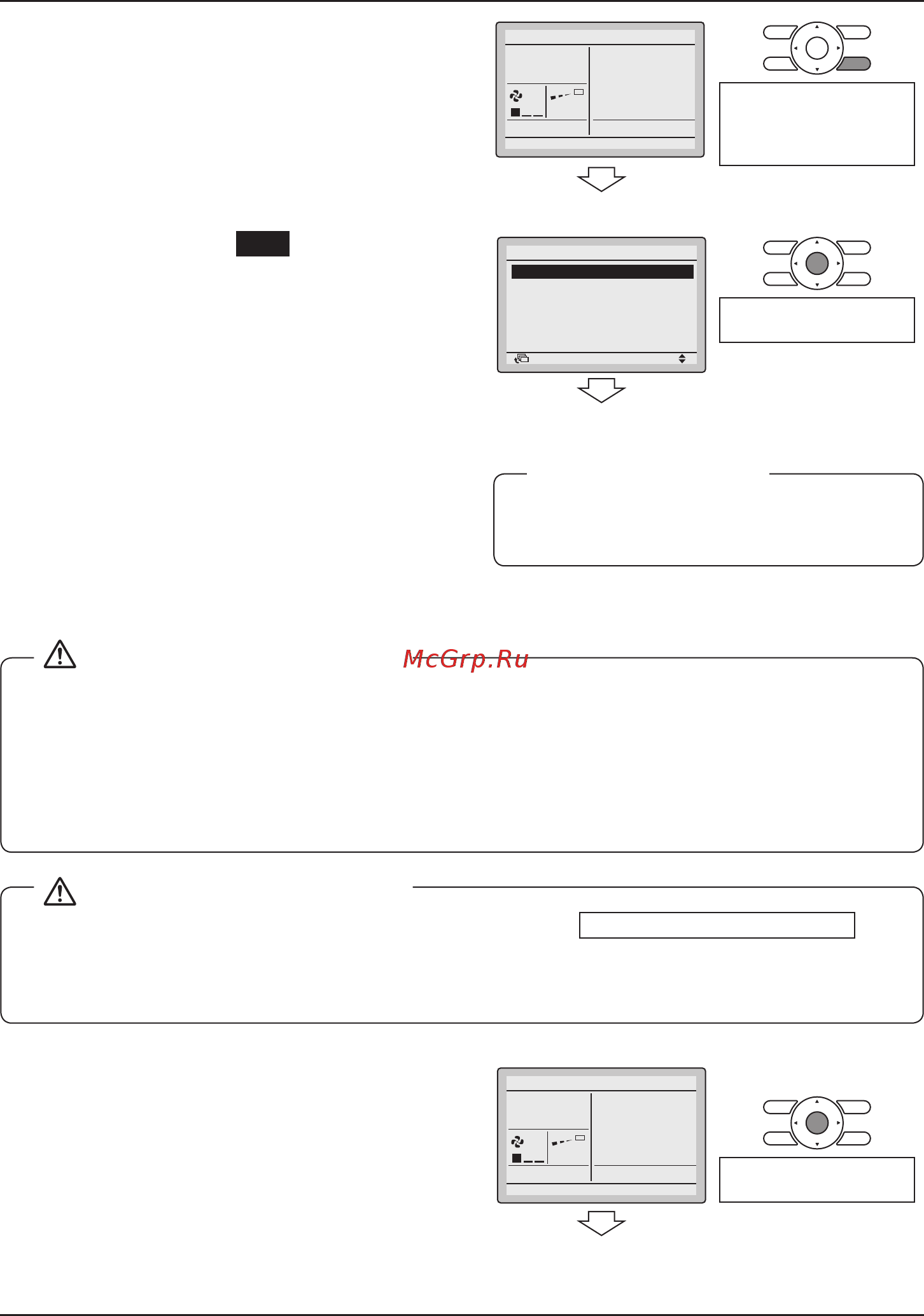

Метод тестовой операции (только SkyAir)
7-10 Нажмите и удерживайте кнопку
отмены 4 секунды или дольше
на базовом экране. Отображается
меню наладчика.
7-10
Охл
Назад Настройка
<Меню наладчика>
Нажмите и удерживайте
кнопку отмены 4 секунды
или дольше при
включенной подсветке.
7-11 Выберите пункт Тест в меню
наладчика и нажмите кнопку меню/
ввода. Снова отображается
базовый экран, и становится
возможна нормальная работа.
7-11
Тест
Контакты сервиса
Местные настройки
Запрос
Мин. дифференциал уставок
Блокировка внешнего входа
Меню наладчика 1/3
НастройкаНазад
<Базовый экран>
Нажмите кнопку
меню/ввода.
7-12 Проверьте функции в соответствии
с руководством по эксплуатации.
7-13 Если декоративная панель не
установлена, выключите питание
после завершения тестовой
операции.
Тест автоматически завершится через
30 минут.
ПРИМЕЧАНИЕ
● Если внутренние работы не завершены после выполнения тестовой операции, поясните
заказчику, что он не должен эксплуатировать блок до завершения внутренних работ для
защиты внутреннего агрегата.
● (Если внутренний агрегат эксплуатируется, он может быть загрязнен красящими или
клеящими материалами в процессе выполнения внутренних работ и может появиться
разбрызгивание или утечка воды.)
ПРЕДОСТЕРЕЖЕНИЕ
● Если невозможно эксплуатировать блок из-за сбоя, см.
Метод диагностики сбоев
.
● После завершения теста выполните следующую процедуру, чтобы убедиться в том,
что на экране "Сведения о системе" не отображается список кодов ошибок.
ПРЕДОСТЕРЕЖЕНИЕ
<Базовый экран>
7-14 Нажмите кнопку меню/ввода на
базовом экране. Отображается
главное меню.
7-14
Охл
Уставка
28°C
<Главное меню>
Нажмите кнопку
меню/ввода.
