Руководство по применению для установщика BRC1E53
5
4P419250-1 – 2015.10
Процедура монтажа пульта дистанционного управления

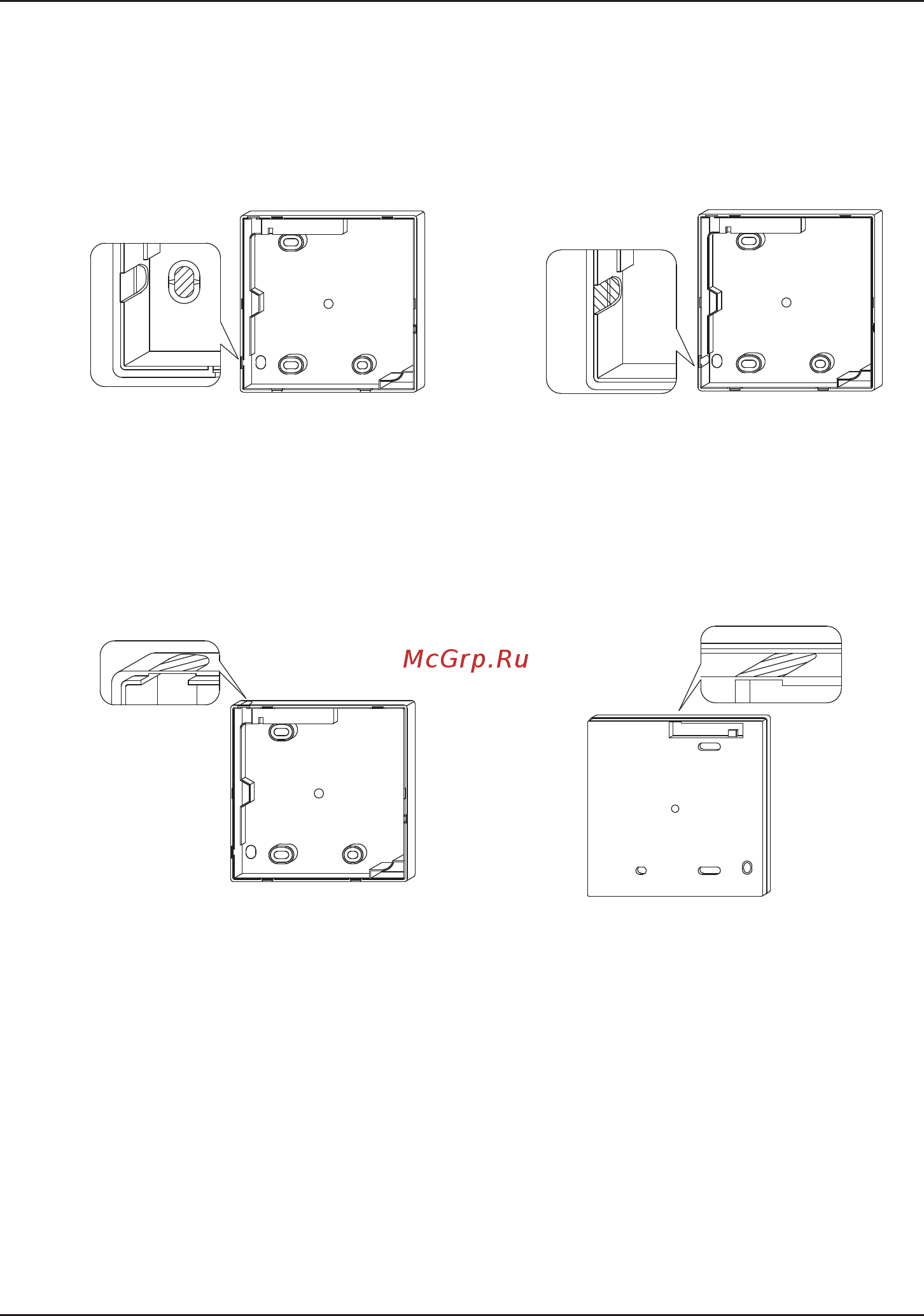

3-3 Определите направление выхода проводки контроллера
(выход через заднюю стенку, выход через левую стенку,
выход через левую сторону верхней стенки, выход
через центр верхней стенки).
3-3-1 Выход в задней стенке 3-3-2 Выход в левой стенке
Вырежьте полимерный участок
(заштрихованная область).
Вырежьте тонкий участок (заштрихованная
область) с помощью кусачек или подобного
инструмента, а затем удалите заусеницы
с помощью напильника или подобного
инструмента.
3-3-3 Выход на левой стороне
верхней стенки
3-3-4 Выход по центру верхней
стенки
Вырежьте тонкий участок (заштрихованная
область) с помощью кусачек или подобного
инструмента, а затем удалите заусеницы
с помощью напильника или подобного
инструмента.
Вырежьте тонкий участок (заштрихованная
область) с помощью кусачек или подобного
инструмента, а затем удалите заусеницы
с помощью напильника или подобного
инструмента.
