BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
42
Функция блокировки внешнего входа
18.
Функция блокировки внешнего входа
●
Доступна, только когда подсоединен дополнительный адаптер цифровых входов BRP7A5*.
● Если имеются проблемы связи, или адаптер не работает должным образом, меню
блокировки внешнего входа не отображается в меню наладчика.
● Когда подсоединен второй пульт дистанционного управления, невозможно использовать
адаптер цифровых входов BRP7A5*.
● Когда подсоединен адаптер цифровых входов BRP7A5* функция расписания
заблокирована.
Более подробную информацию о функции расписания см. в руководстве по
эксплуатации.
● Когда подсоединен центральный пульт управления, он может отменять функцию
блокировки внешнего входа. Центральный пульт управления имеет приоритет, и на его
работу не влияет адаптер цифровых входов BRP7A5*.
ПРИМЕЧАНИЕ
● Убедитесь в том, что адаптер цифровых входов BRP7A5* и дополнительные контакты
(оконный контакт и контакт карточки-ключа) установлены должным образом. Убедитесь в том,
что беспотенциальный контакт на печатной плате адаптера цифровых входов BRP7A5*
находится в надлежащем положении.
● Монтаж и подключение адаптера цифровых входов BRP7A5* описаны в соответствующем
руководстве по монтажу.

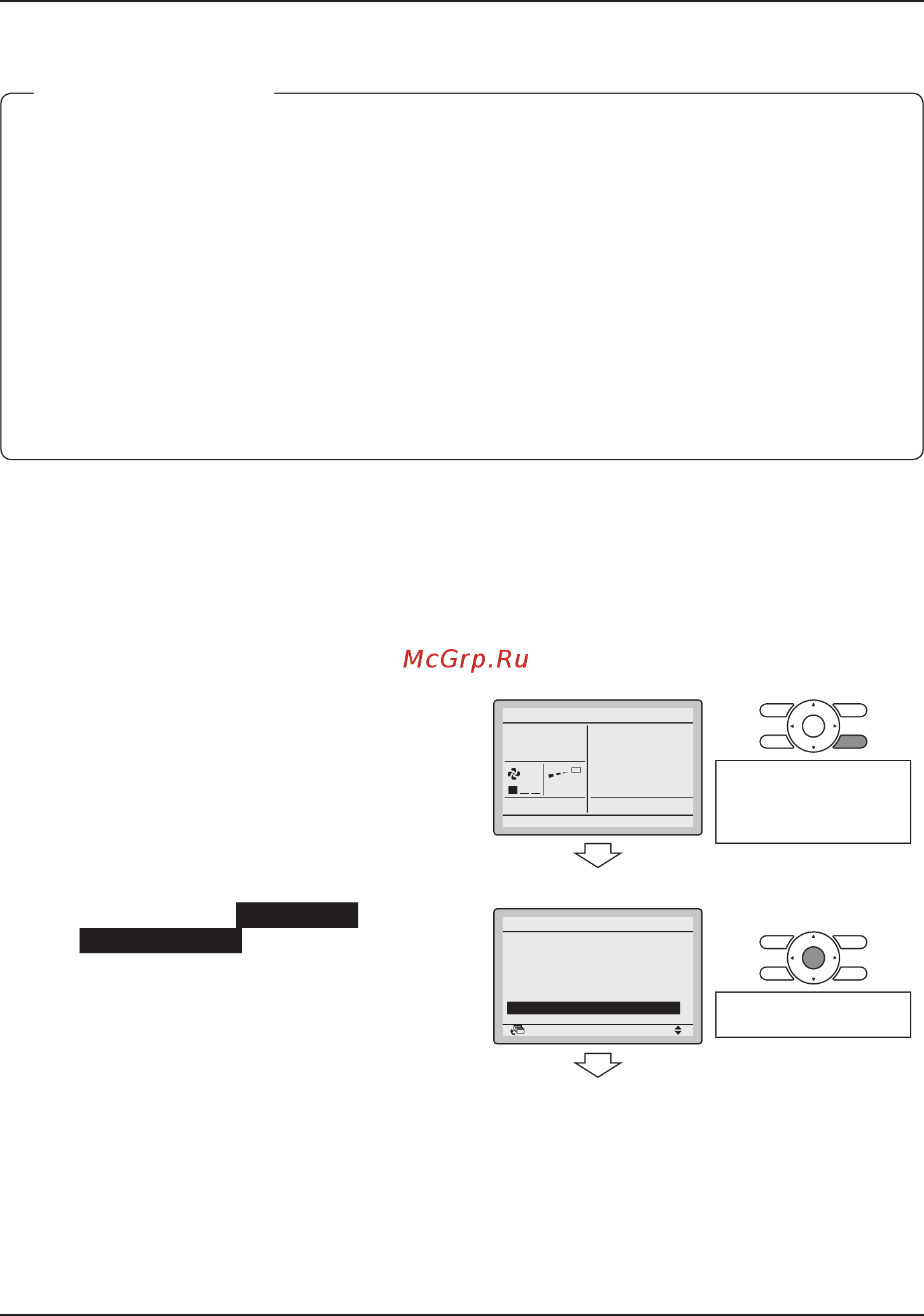

<Базовый экран>
18-1 Нажмите и удерживайте кнопку
отмены 4 секунды или дольше.
Отображается меню наладчика.
18-1
Охл
Уставка
28°C
<Меню наладчика>
Нажмите и удерживайте
кнопку отмены 4 секунды
или дольше при
включенной подсветке.
18-2 Выберите пункт Блокировка
внешнего входа и нажмите кнопку
меню/ввода. Отображается экран
"Блокировка внешнего входа".
18-2
НастройкаНазад
Тест
Контакты сервиса
Местные настройки
Запрос
Мин. дифференциал уставок
Блокировка внешнего входа
1/3Меню наладчика
Нажмите кнопку
меню/ввода.
