Руководство по применению для установщика BRC1E53
11
4P419250-1 – 2015.10
Процедура монтажа пульта дистанционного управления

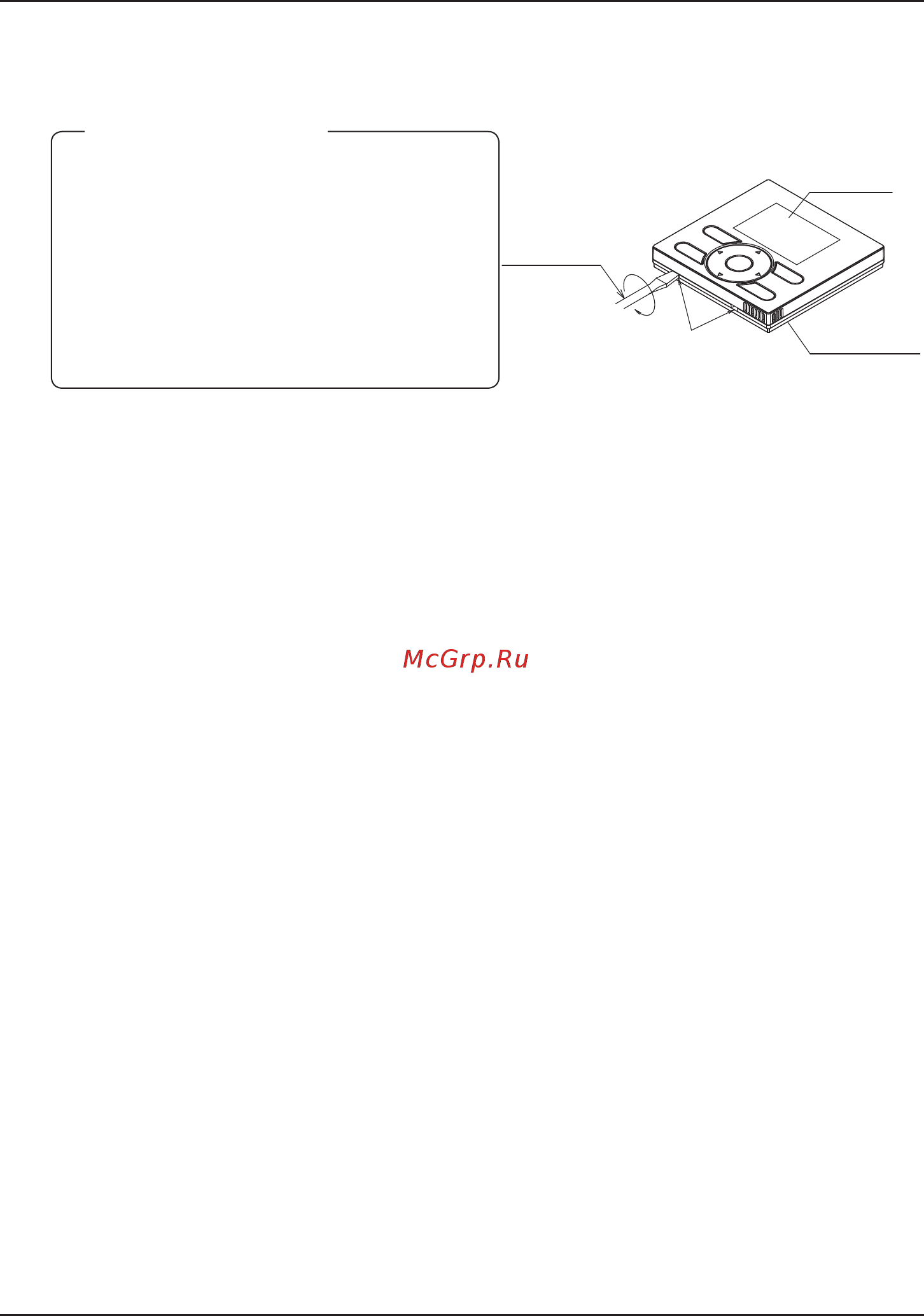

3-7 Снятие верхней части корпуса.
Чтобы снять верхнюю часть корпуса, вставляйте плоскую отвертку в пазы в нижней части
корпуса (2 шт.).
● Плата пульта дистанционного
управления расположена в верхней
части корпуса. Будьте внимательны,
чтобы не повредить печатную плату
плоской отверткой.
● Не допускайте попадания пыли и влаги
на печатную плату в снятой верхней
части корпуса.
ПРИМЕЧАНИЕ
Вставьте и поверните слегка
отвертку, чтобы снять верхнюю часть корпуса.
Отвертка
Нижняя
часть
корпуса
Верхняя
часть
корпуса
