BRC1E53 Руководство по применению для установщика
4P419250-1
–
2015.10
8
Процедура монтажа пульта дистанционного управления

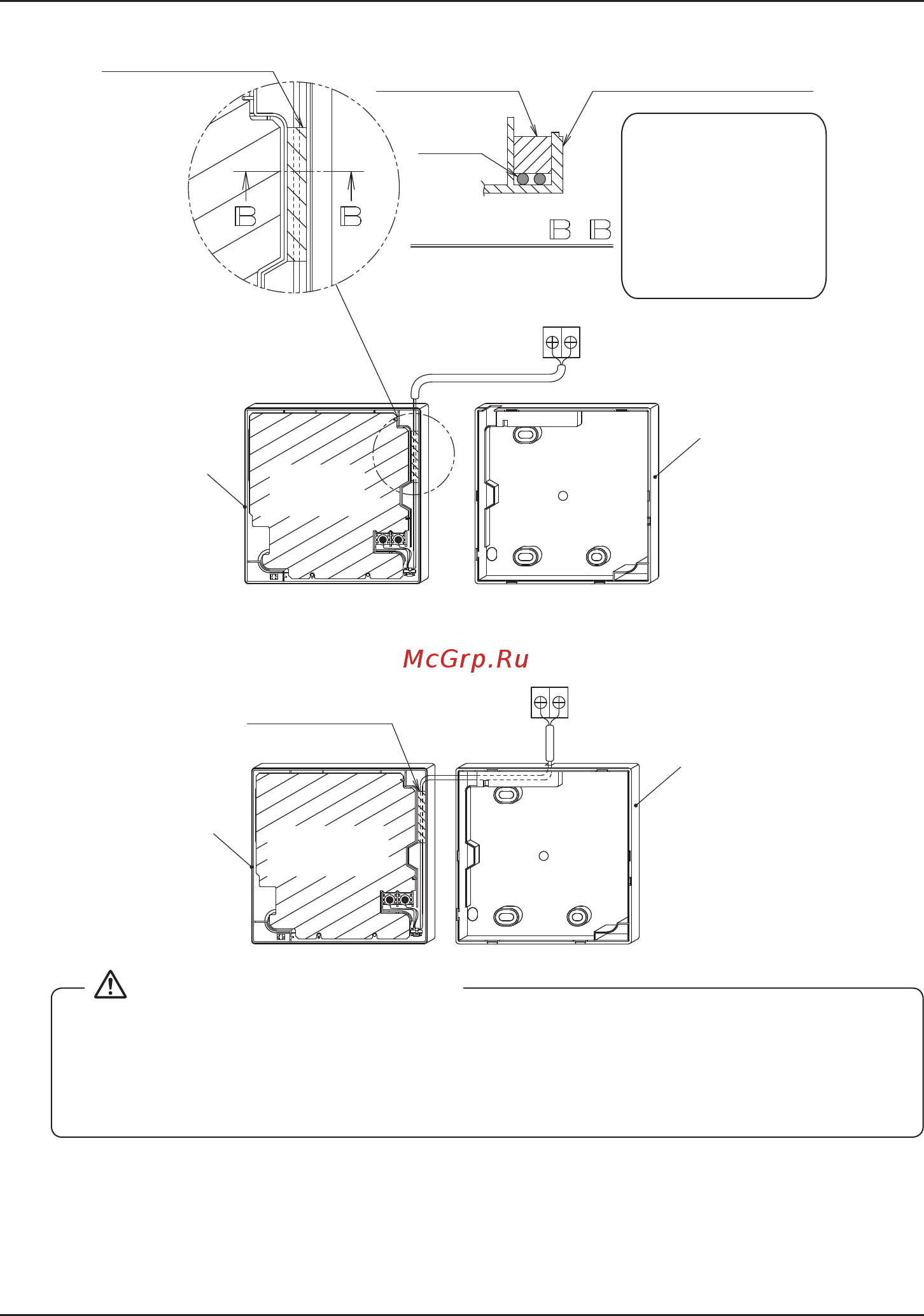

3-4-3 Выход на левой стороне верхней стенки
Во избежание
зажатия проводки
установите входящий
в комплект поставки
фиксатор проводки,
как показано на
рисунке слева.
P2P1
-
Поперечное
сечение
Пров
одка
Верхняя часть корпуса
Нижняя часть
корпуса
Верхняя часть
корпуса
Фиксатор
проводки
Фиксатор проводки
Внутренний
агрегат
Печатная
плата
3-4-4 Выход по центру верхней стенки
P2P1
Нижняя
часть
корпуса
Верхняя
часть
корпуса
Фиксатор
проводки
Внутренний агрегат
Печатная
плата
● Не прокладывайте проводку рядом с линией питания, чтобы не допустить
электрических помех (внешние помехи.).
● Плотно заполните герметиком (приобретается на месте) отверстие для проводки,
чтобы предупредить попадание насекомых и пр. внутрь корпуса.
