43
fréza dotkne obrábaného materiálu. V opačnom prípade
hrozí nebezpečenstvo spätného odrazu, kedy sa použité
náradie zablokuje v obrábanom predmete.
• Je potrebné sa uistiť, či sú všetky blokovacie svorky zatisnuté.
• V žiadnom prípade nie je dovolené montovať do elektrického
náradia iné pracovné nástroje ako odporúčané výrobcom.
• Pri výmene frézy je potrebné sa uistiť, že jej stopka je
upevnená v hĺbke minimálne 20 mm.
• Skôr, ako začnete frézovanie, je potrebné sa uistiť, či je pod
obrábaným materiálom dodržaný voľný priestor, ktorý zabráni
kontaktu frézy s inými predmetmi.
• Skontrolujte povrch miesta práce. Uistite sa, či sa na ňom
nenachádzajú nežiaduce cudzie materiály (klince, skrutky atď.)
• Nie je dovolené nechávať zapnutú frézku bez dozoru.
• Keď elektrické náradie nie je používané, vždy by malo byť
odpojené od napájania a odložené na mieste chránenom pred
prístupom detí.
• Skôr, ako pristúpite k výmene pracovného nástroja alebo
akejkoľvek činnosti súvisiacej s nastavovaním, údržbou alebo
obsluhou, vždy je potrebné elektrické náradie odpojiť od
napájania.
• Na čistenie elektrického náradia nie je dovolené používať
žiadne riedidlá, ktoré by mohli poškodiť plastové diely.
POZOR! Zariadenie slúži na prácu v interiéri.
Napriek použitiu vo svojej podstate bezpečnej konštrukcie,
používaniu bezpečnostných prostriedkov a dodatočných
ochranných prostriedkov vždy existuje minimálne riziko
úrazov pri práci.

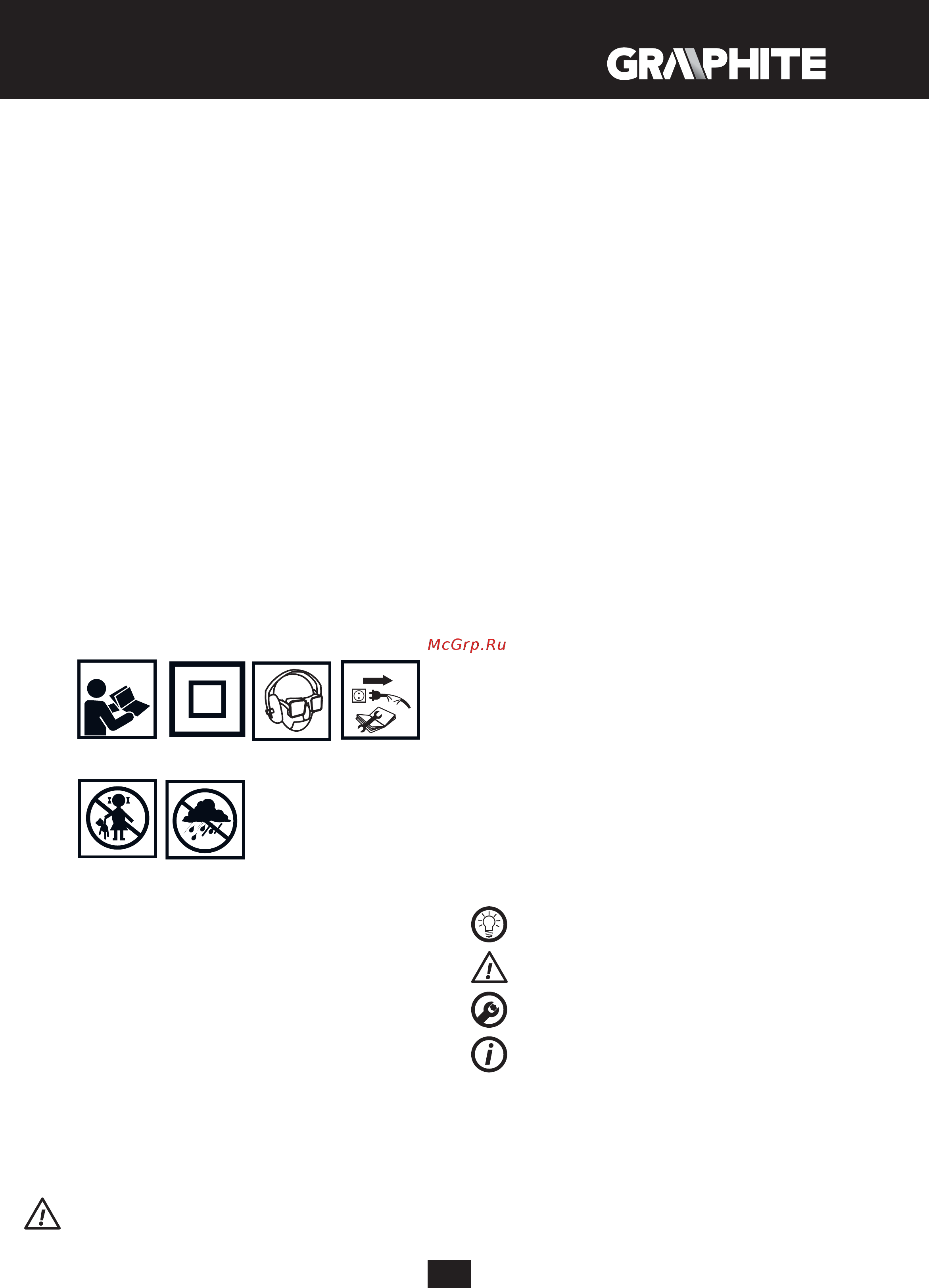

Vysvetlenie použitých piktogramov:
1234
56
1. Prečítajte si návod na obsluhu, dodržiavajte výstrahy a
bezpečnostné pokyny, ktoré sa v ňom nachádzajú.
2. Druhá ochranná trieda.
3. Používajte prostriedky osobnej ochrany (chrániče očí,
ochranu sluchu, ochrannú masku proti prachu).
4. Skôr, ako začnete činnosti súvisiace s údržbou alebo
opravou zariadenia, odpojte napájací kábel.
5. Zabráňte prístupu detí k náradiu.
6. Chráňte pred dažďom.
KONŠTRUKCIA A POUŽITIE
Horná frézka je elektrické náradie ručného typu, druhej
ochrannej triedy. Je poháňaná jednofázovým komutátorovým
motorom namontovaným zvislo vzhľadom na obrábaný
povrch. Elektrické náradia tohto typu majú široké využitie pri
frézovaní dreva a materiálov na báze dreva. Rozsah ich použitia
je vykonávanie stolárskych, parketárskych, dekoratérskych či
opravársko-stavebných prác.
Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý
bolo vyrobené.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vzťahuje na časti zariadenia zobrazené
v grafickej časti tohto návodu.
1. Rukoväť
2. Aretačné tlačidlo vretena
3. Vreteno
4. Kryt vretena
5. Pätka
6. Doštička
7. Zdvihový nárazník zarážky hĺbky
8. Kryt proti prachu vodidla korpusu
9. Aretačné koliesko zarážky hĺbky
10. Zarážka hĺbky
11. Ukazovateľ zarážky hĺbky
12. Hlavná stupnica
13. Presná stupnica
14. Koliesko na presné nastavenie hĺbky
15. Aretačná páčka vodidla korpusu
16. Ukazovateľ presného nastavenia hĺbky
17. Podsvietenie
18. Pružina vretena
19. Upevňovacie puzdro
20. Upevňovacia matica
21. Aretačné kolieska tyčí paralelného vodidla
22. Drážky na tyče paralelného vodidla
23. Spínač
24. Aretačné tlačidlo spínača
25. Koliesko regulácie rýchlosti otáčania
26. Vodiaca tyč paralelného vodidla
27. Paralelné vodidlo
28. Koliesko na reguláciu polohy paralelného vodidla
29. Ukazovateľ polohy paralelného vodidla
30. Skrutka na upevnenie adaptéra
31. Adaptér na odsávanie prachu
32. Redukčná prípojka
33. Hrot
34. Krídelková matica hrotu
35. Vodiace puzdro
36. Krúžok vodiaceho puzdra
37. Plochý kľúč
* Obrázok s výrobkom sa nemusia zhodovať
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
UPOZORNENIE
VÝSTRAHA
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
1. Paralelné vodidlo - 1 ks
2. Hrot na frézovanie po obvode - 1 ks
3. Vodiace puzdro - 1 ks
4. Adaptér na odsávanie prachu s redukciou - 1 súprava
5. Skrutky na upevnenie adaptéra - 1 súprava
6. Upevňovacie puzdro - 3 ks
7. Plochý kľúč - 1 ks
