Глава 2 Основные операции
26
4

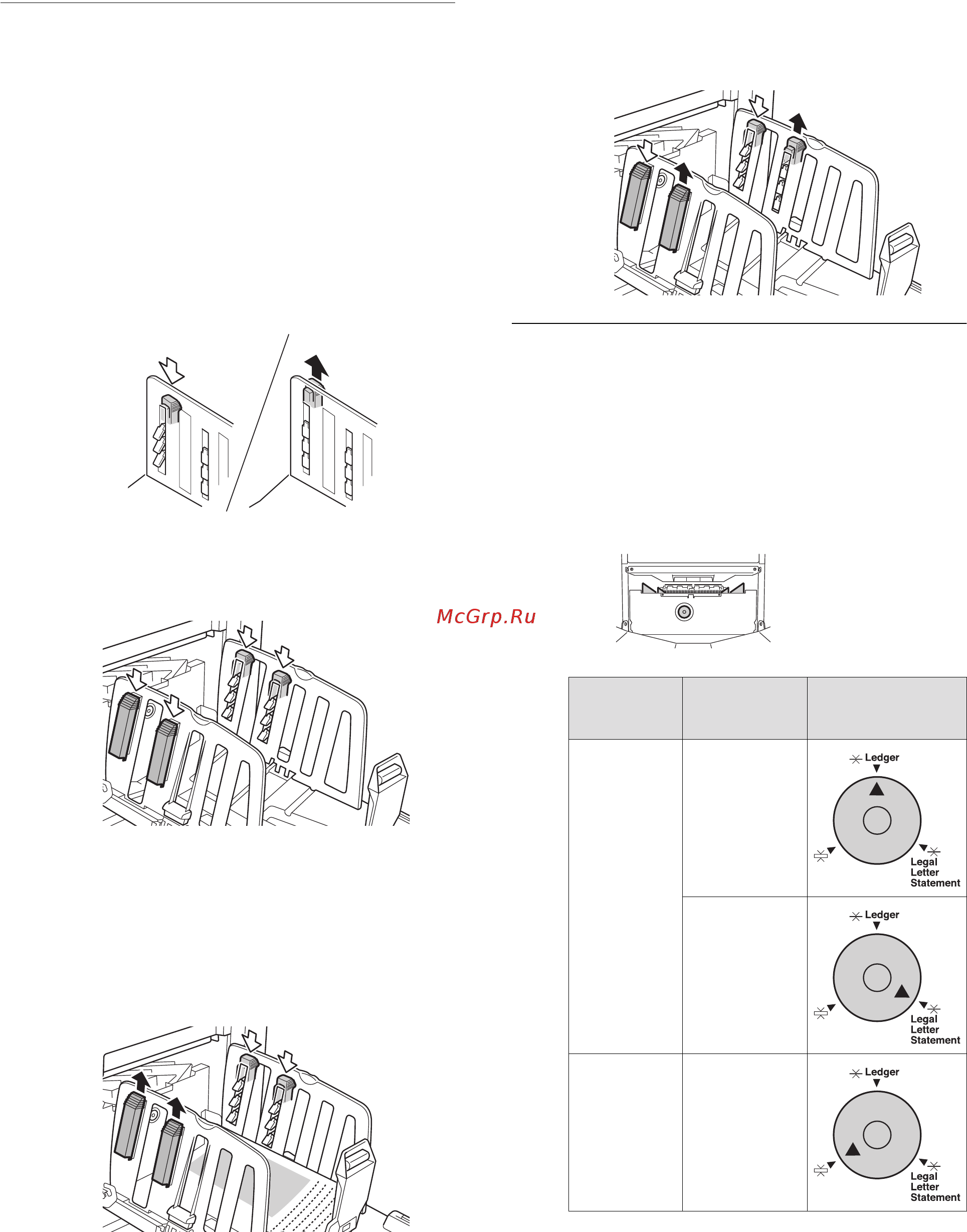

Отрегулируйте выравниватели
бумаги.
(Только модели SF5450/5350/
5250/5050)
Отрегулируйте выравниватели бумаги, так
чтобы напечатанные листы укладывались
ровно.
• Чтобы открыть выравниватель бумаги,
опустите ручку выравнивателя бумаги.
• Чтобы закрыть выравниватель бумаги,
поднимите ручку выравнивателя бумаги.
■ Нормальная бумага
Откройте все четыре выравнивателя бумаги.
■ Область печати в основном нахо-
дится на одной стороне стра-
ницы
Откройте выравниватели бумаги со сто-
роны, на которой выполняется основной
объем печати.
■ Плотная бумага
Откройте только выравниватели бумаги,
расположенные ближе к аппарату.
5
Отрегулируйте крылья вывода
бумаги.
(Только модели SF5450/5350/
5250/5050)
Поверните лимб для регулировки крыльев
вывода бумаги в положение, соответствую-
щее типу или размеру бумаги.
Тип бумаги Размер
бумаги
Лимб
ОБЫЧНАЯ B4 или
больше
Меньше B4
ОТКРЫТКА
Любой раз-
мер
