Riso SF 5050 [86/132] Извлеките узел изготовления мастера
![Riso SF 5030 [86/132] Извлеките узел изготовления мастера](/views2/1382595/page86/bg56.png)

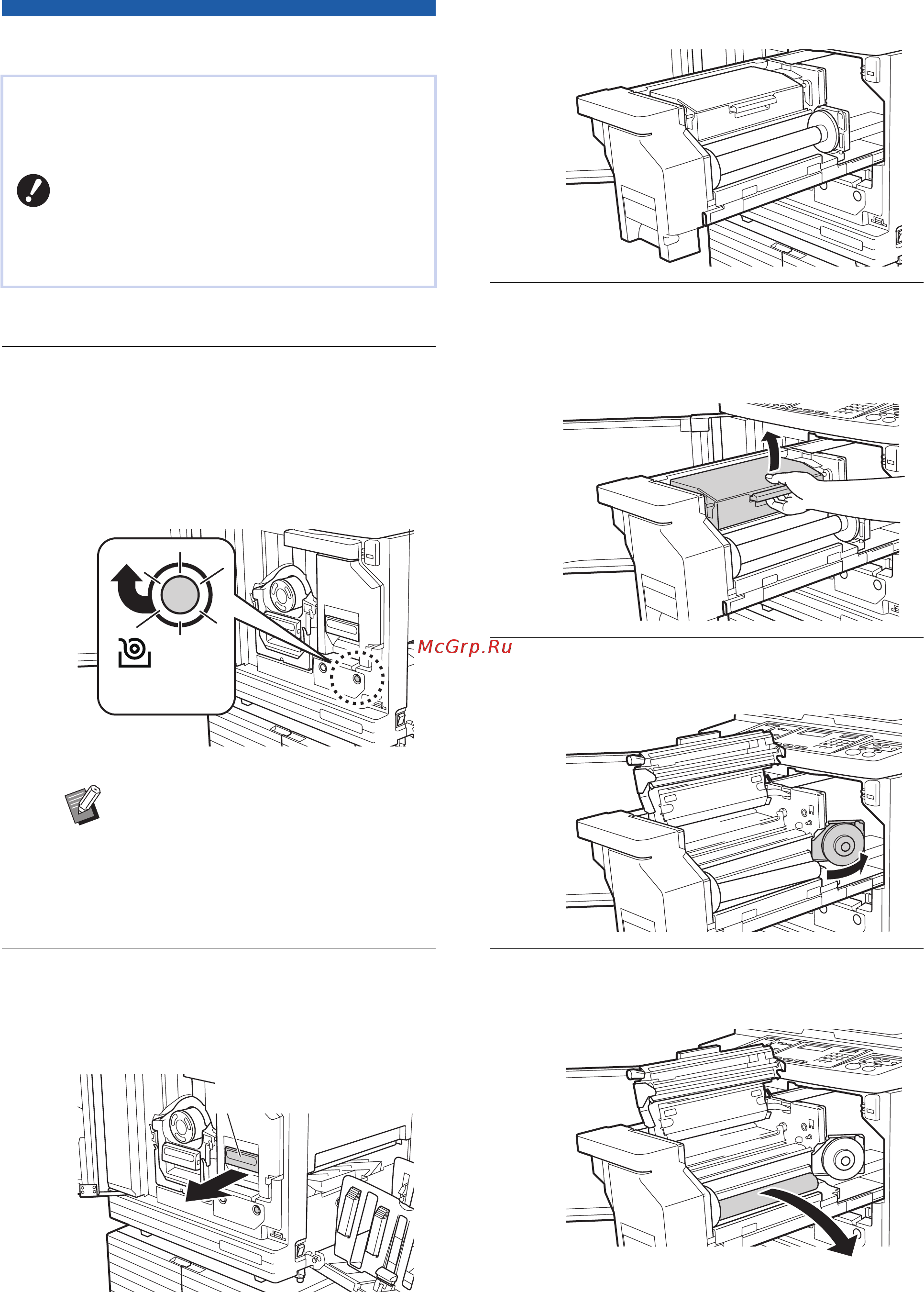

Глава 8 Замена расходных материалов
84
Настройка рулона мастер-пленки
1
Откройте переднюю дверцу.
2
Убедитесь, что горит лампа
[Кнопка освобождения узла изго-
товления мастера].
Если лампа не горит, нажмите [Кнопка осво-
бождения узла изготовления мастера],
чтобы включить ее.
3
Извлеките узел изготовления
мастера.
1 Возьмитесь за рычаг узла изготовления
мастера и потяните вперед.
2 Медленно извлеките узел изготовления
мастера как можно дальше.
4
Откройте крышку узла изготов-
ления мастера.
Удерживая ручку, откройте крышку узла
изготовления мастера.
5
Откройте держатель рулона
мастер-пленки.
6
Удалите израсходованную
втулку мастер-пленки.
• Утилизируйте израсходованную втулку
мастер-пленки в соответствии с примени-
мыми местными нормативами.
(A 91 “Сбор и удаление израсходованных
расходных материалов”)
Если рулон мастер-пленки израсходован, отобра-
зится сообщение и работа аппарата будет оста-
новлена. Установите новый рулон мастер-пленки.
BПри замене рулонов мастер-пленки
рекомендуется использовать про-
дукты, сертифицированные RISO.
BПри замене рулона мастер-пленки не
отключайте питание.
BЕсли извлечен барабан, не
удастся извлечь узел изготовле-
ния мастера. Верните барабан в
исходное положение, затем
нажмите [Кнопка освобождения
узла изготовления мастера].
Master Making Unit
Release Button
Рычаг узла изготовления
мастера
