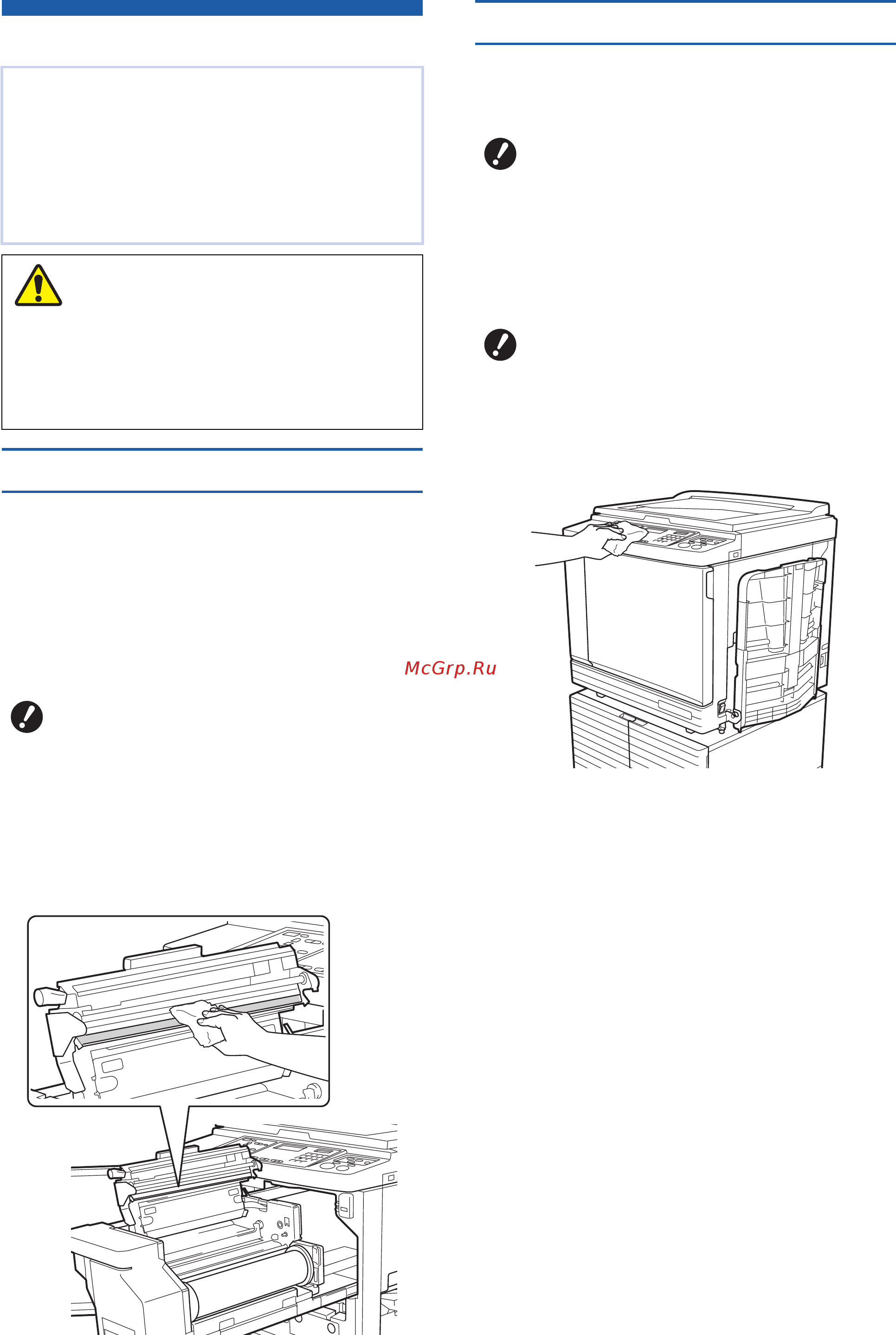

Глава 9 Техобслуживание
94
Техобслуживание
Печатающая термоголовка
Печатающая термоголовка представляет собой
компонент, который создает тепло во время изго-
товления мастера и формирует небольшие отвер-
стия на мастере. Очищайте ее при каждой замене
рулона мастер-пленки.
Откройте крышку узла изготовления мастера,
затем аккуратно протрите печатающую термого-
ловку в задней части устройства несколько раз
мягкой тканью и т. д.
Корпус
С помощью мягкой ткани регулярно аккуратно про-
тирайте весь корпус для защиты корпуса аппарата
от пыли.
Обычно дисплей аккуратно протирают мягкой тка-
нью. Если краска прилипла к сенсорной панели,
смочите ткань небольшим объемом очищающего
средства и аккуратно протрите.
Покрытие напечатанных листов может быть
загрязнено или размазано, если печатающая
термоголовка узла изготовления
мастера,
детали, например стекло сканера и белый уча-
сток дополнительного автоматического подат-
чика оригиналов, или другие детали запачканы
пылью, грязью, замазкой и т. д. Рекомендуется
периодически выполнять техобслуживание.
Запрещается выполнять какие-либо действия
(регулировку, ремонт и т. д.), не описанные в
этом руководстве. Если требуется регулировка
или ремонт, обратитесь к
дилеру или в уполно-
моченный центр обслуживания.
BПечатающая термоголовка представ-
ляет собой крайне чувствительный
элемент. Избегайте чрезмерных воз-
действий или царапин твердыми
предметами.
BПечатающая термоголовка восприим-
чива к воздействию статического
электричества. Удаляйте заряд стати-
ческого электричества, накапливаю-
щийся в теле до очистки.
Осторожно
BКорпус аппарата изготовлен из пла-
стика. Не используйте спирт или
чистящие средства для очистки.
BНе смазывайте и не распыляйте рас-
твор очищающего средства непо-
средственно на дисплей. В
противном случае это может приве-
сти к неисправности.
