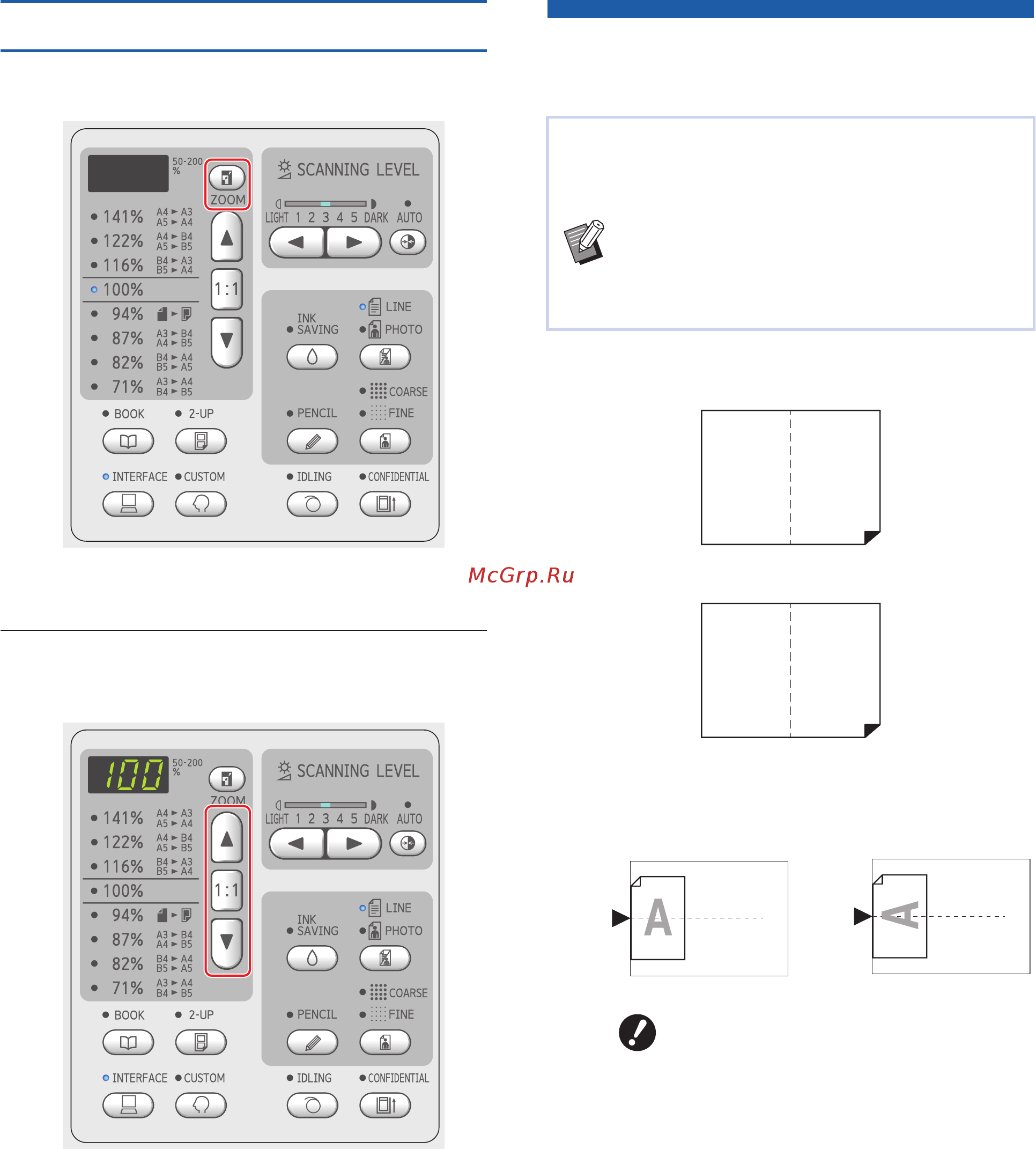

Глава 3 Функции изготовления мастеров
40
[Масштаб]
1
Нажмите клавишу [ZOOM].
Коэффициент увеличения отображается
слева от клавиши [ZOOM].
2
Укажите коэффициент увеличе-
ния.
• При нажатии клавиши [▲] коэффициент
увеличения будет повышен на 1 %.
• При нажатии клавиши [▼] коэффициент
увеличения будет уменьшен на 1 %.
• При нажатии клавиши [1:1] будет возвра-
щено значение 100 % для коэффициента
увеличения.
Размещение двух копий оригина-
лов на одном листе бумаги [2-UP]
■ Окончательные изображения
Для одного оригинала:
Для двух оригиналов:
1
Размещение оригиналов
Разместите оригинал в направлении, ука-
занном далее.
Для обозначения процесса размещения двух
копий оригиналов на одном листе бумаги
используется понятие “2 в 1”.
BНе удастся использовать эту функцию
со следующими функциями.
C[BOOK] (A 38)
C[Быстрое изготовление мастера] (A 60)
BПри использовании двух ориги-
налов разместите их на допол-
нительном автоматическом
податчике оригиналов. При раз-
мещении на стекле экспозиции
они будут обработаны как один
оригинал.
11
21
