Глава 8 Замена расходных материалов
86
11

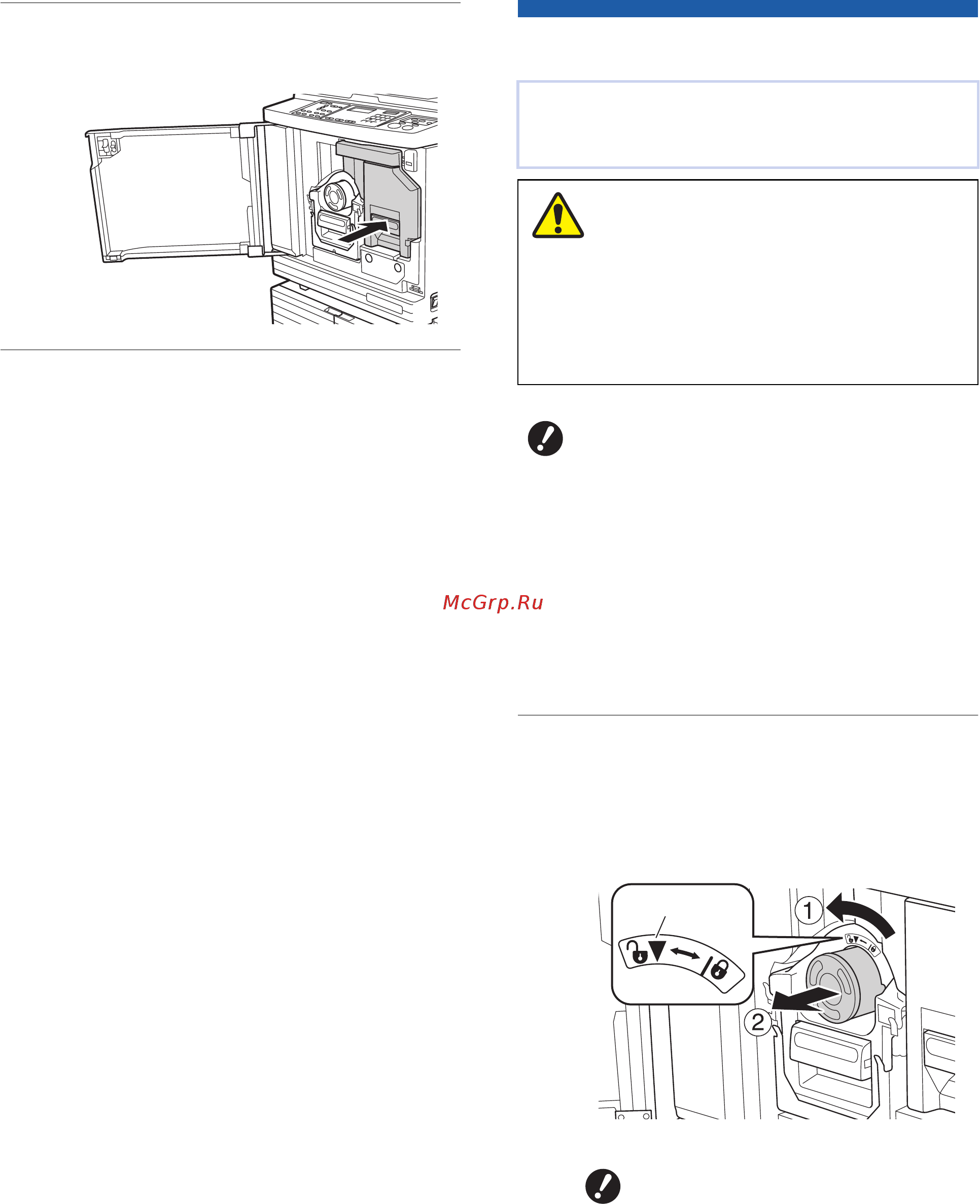

Верните узел изготовления
мастера в исходное положение.
12
Закройте переднюю дверцу.
Замена тубы с краской
1
Откройте переднюю дверцу.
2
Извлеките израсходованную
тубу с краской.
1 Поверните тубу с краской против часовой
стрелки.
2 Потяните тубу с краской вперед.
Если краска израсходована, отобразится сооб-
щение и работа аппарата будет остановлена.
Замените тубу с краской на новую.
Краска может остаться в области вокруг бара-
бана. Соблюдайте осторожность, чтобы не
испачкать руки и одежду краской.
При попадании краски на руки и т. д. незамедли-
тельно смойте ее водой с мылом.
BПри
замене тубы с краской рекомен-
дуется использовать продукты, сер-
тифицированные RISO.
BПри замене тубы с краской не отклю-
чайте питание.
BЗаменяйте тубу с краской в соответ-
ствии с цветом. Если необходимо
изменить цвет, замените весь бара-
бан. (A 89 “Замена барабана”)
BУтилизируйте израсходован-
ную тубу с краской в соответст-
вии
с применимыми местными
нормативами.
(A 91 “Сбор и удаление израс-
ходованных расходных матери-
алов”)
Осторожно
Разблокируйте
