Глава 8 Замена расходных материалов
87
8
3

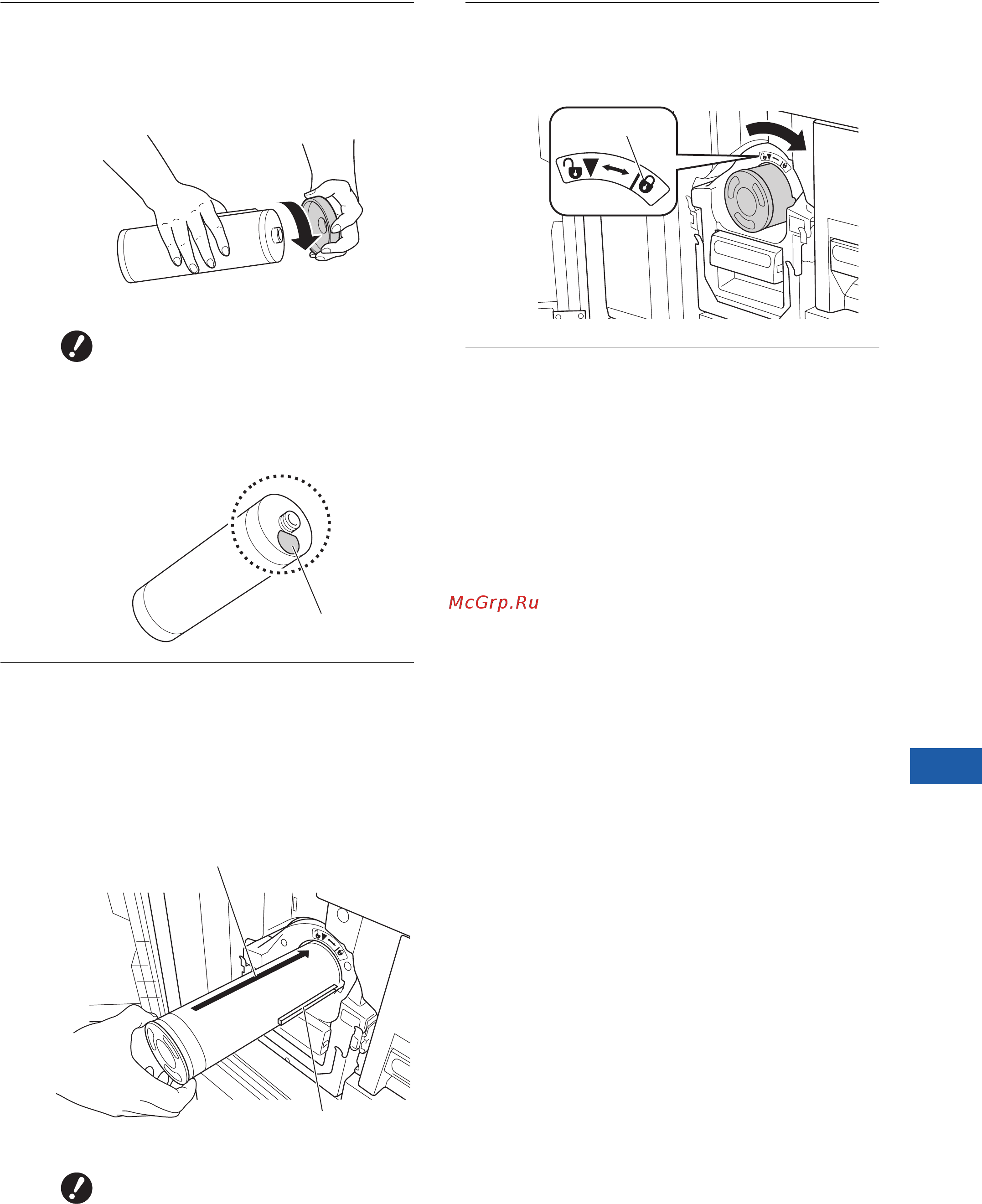

Снимите крышку новой тубы с
краской.
Поверните крышку тубы с краской, чтобы
снять ее.
4
Установите новую тубу с кра-
ской.
Выровняйте стрелку на тубе с краской с
отметкой [▼] на барабане, затем вставьте
тубу с краской как можно дальше.
(Расположите выступающую часть тубы с
краской справа.)
5
Зафиксируйте тубу с краской.
Поверните тубу с краской по часовой
стрелке для ее фиксации.
6
Закройте переднюю дверцу.
BНе трогайте и не стучите по
краю тубы с краской.
BНе отклеивайте и не царапайте
наклейку, прикрепленную к
краю тубы с краской.
BПри установке тубы с краской
внимательно проверьте ее рас-
положение. Нажатие с усилием
может привести к поврежде-
нию.
Наклейка
Стрелка
Выступающая часть
Блокировка
