Глава 8 Замена расходных материалов
85
8
• Очистите печатающую термоголовку.
(A 94 “Техобслуживание”)
7

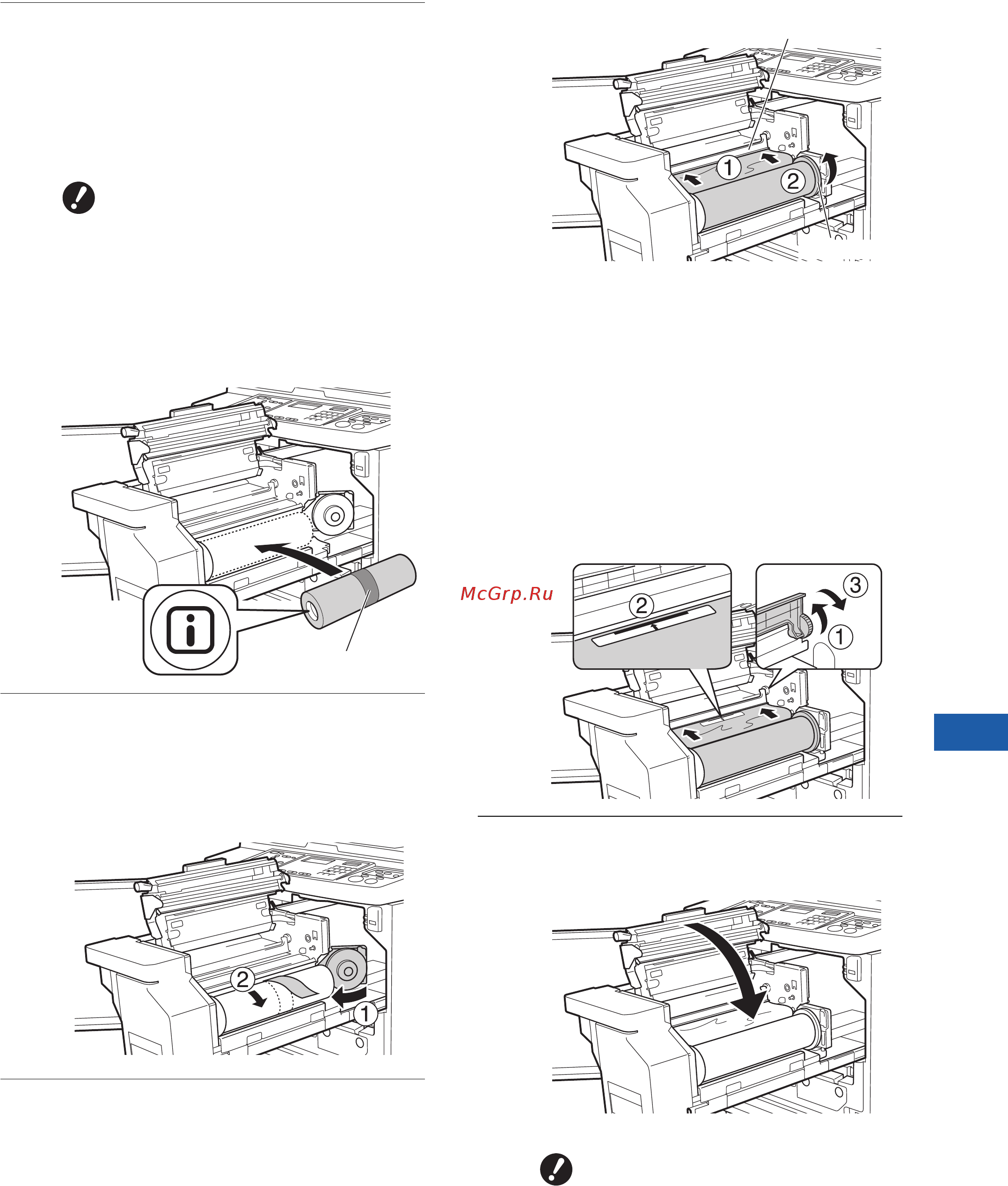

Установите новый рулон мастер-
пленки.
Удалите упаковку (прозрачная пленка)
рулона мастер-пленки. Установите рулон
мастер-пленки таким образом, чтобы сим-
вол [
I
] был расположен слева.
8
Закройте держатель рулона
мастер-пленки.
1 Закройте держатель рулона мастер-
пленки.
2 Удалите ленту.
9
Вставьте переднюю кромку
рулона мастер-пленки под штор-
кой направляющей мастера.
1 Вставьте переднюю кромку рулона
мастер-пленки под шторкой направляю-
щей мастера и протяните как можно
дальше.
2 Если рулон мастер-пленки ослаблен,
поверните фланец справа назад и пере-
мотайте.
■ Если не удается вставить рулон
мастер-пленки
Вставьте рулон мастер-пленки, выполнив
следующие действия.
1 Поверните лимб на краю шторки направ-
ляющей мастера назад и поднимите
шторку направляющей мастера.
2 Выровняйте переднюю кромку рулона
мастер-пленки с линией, указанной
стрелкой.
3 Верните шторку направляющей мастера
в исходное положение.
10
Закройте крышку узла изготов-
ления мастера.
BСоблюдайте осторожность,
чтобы не поцарапать секцию
[
I
]. Если секция [
I
] погнута
или обрезана от перфорации,
рулон мастер-пленки стано-
вится непригодным к использо-
ванию.
BПока не удаляйте ленту.
Оставьте ленту.
BПри закрытии крышки узла
изготовления мастера не бери-
тесь за держатель крышки узла
изготовления мастера.
Шторка направляющей мастера
Фланец
