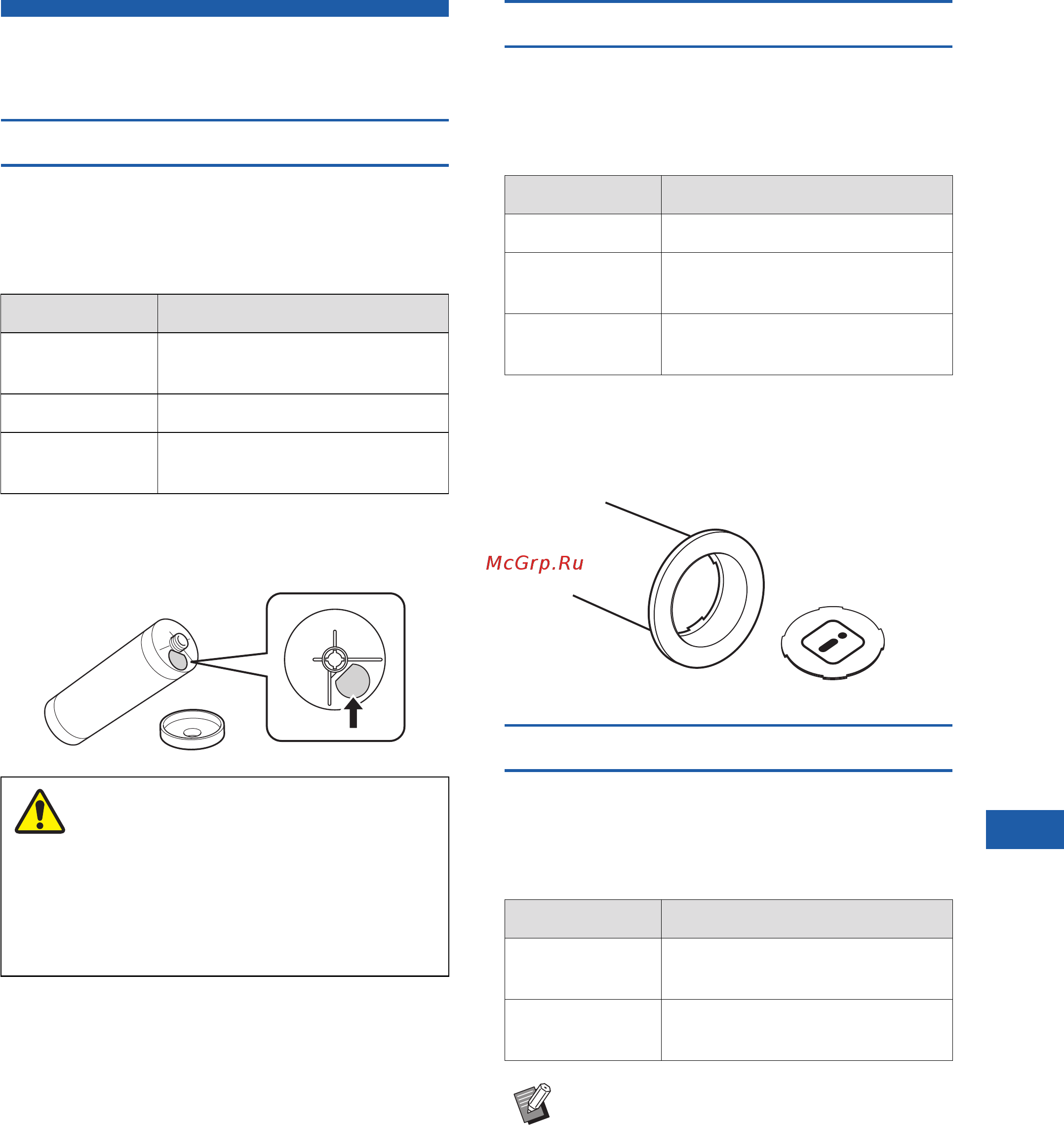

Глава 8 Замена расходных материалов
91
8
Сбор и удаление израсходован-
ных расходных материалов
Туба с краской
• Утилизируйте израсходованные тубы с краской в
соответствии с применимыми местными норма-
тивами. При необходимости разделите опреде-
ленные компоненты, используя следующие
процедуры для справки.
• Удалите наклейку на краю тубы с краской,
отклеив ее с секции, указанной стрелкой на сле-
дующем рисунке, и утилизируйте отдельно.
Втулка мастер-пленки
• Утилизируйте израсходованную втулку мастер-
пленки в соответствии с применимыми местными
нормативами. При необходимости разделите
определенные компоненты, используя следую-
щие процедуры для справки.
• Наклейка с металлическим компонентом прикре-
плена к задней стороне секции с отметкой [
I
].
Оторвите по перфорации и утилизируйте
отдельно.
Использованные мастеры
• Утилизируйте использованные мастеры в соот-
ветствии с применимыми местными нормати-
вами. При необходимости разделите
определенные компоненты, используя следую-
щие процедуры для справки.
Детали Материалы
Туба с краской и
крышка
Пластик (полипропилен или
полиэтилен)
Наклейка Пластик (с металлом)
Краска Растительное масло, нефтяные
углеводороды, вода, пигменты
Краска может остаться в области вокруг края
тубы с краской. Соблюдайте осторожность,
чтобы не испачкать руки и одежду краской. При
попадании краски на руки и т. д. незамедли-
тельно смойте ее водой с
мылом.
Осторожно
Детали Материалы
Втулка Бумага
Рулон мастер-
пленки
Пластик, японский пергамент
Отрезная часть
с отметкой [
I
]
Пластик (с металлом), бумага
Детали Материалы
Рулон мастер-
пленки
Пластик, японский пергамент
Краска Растительное масло, нефтяные
углеводороды, вода, пигменты
BМастер изготовлен из соединений угле-
рода и водорода. Он полностью сжи-
гаем, превращаясь в воду и углекислый
газ.
