Глава 4 Функции для печати
47
4
По мере смещения лотка подачи бумаги к
передней части аппарата напечатанное изо-
бражение соответственно сдвигается вверх
на бумаге.

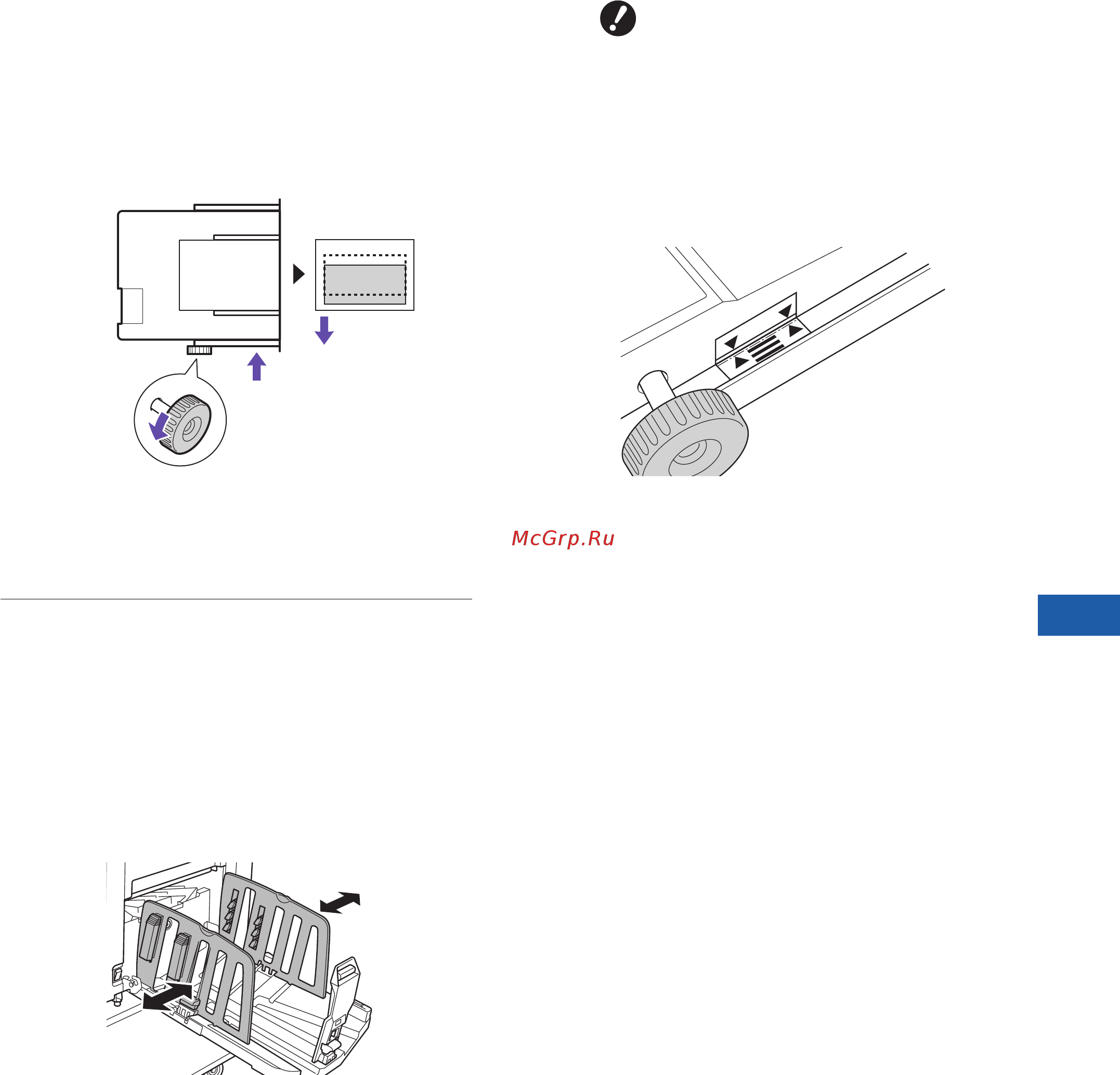

■ Смещение напечатанного изобра-
жения вниз на бумаге
Поверните лимб против часовой стрелки.
По мере смещения лотка подачи бумаги к
задней части аппарата напечатанное изо-
бражение соответственно сдвигается вниз
на бумаге.
3
Регулировка положения направ-
ляющих приемного лотка
Отрегулируйте положение направляющих
приемного лотка в соответствии с расстоя-
нием сдвига лотка подачи бумаги. Если
положение лотка подачи бумаги и направля-
ющих приемного лотка не отрегулировано,
может произойти замятие бумаги.
(A 25 “Установка приемного лотка”)
Лоток подачи бумаги Напечатанное
Вниз
BПосле завершения процесса
печати верните лоток подачи
бумаги и направляющие прием-
ного лотка в стандартное поло-
жение. Чтобы вернуть лоток
подачи бумаги в стандартное
положение, поворачивайте
лимб, пока край лотка подачи
бумаги не выровняется с сим-
волом [M] на шкале.
