Глава 8 Замена расходных материалов
88

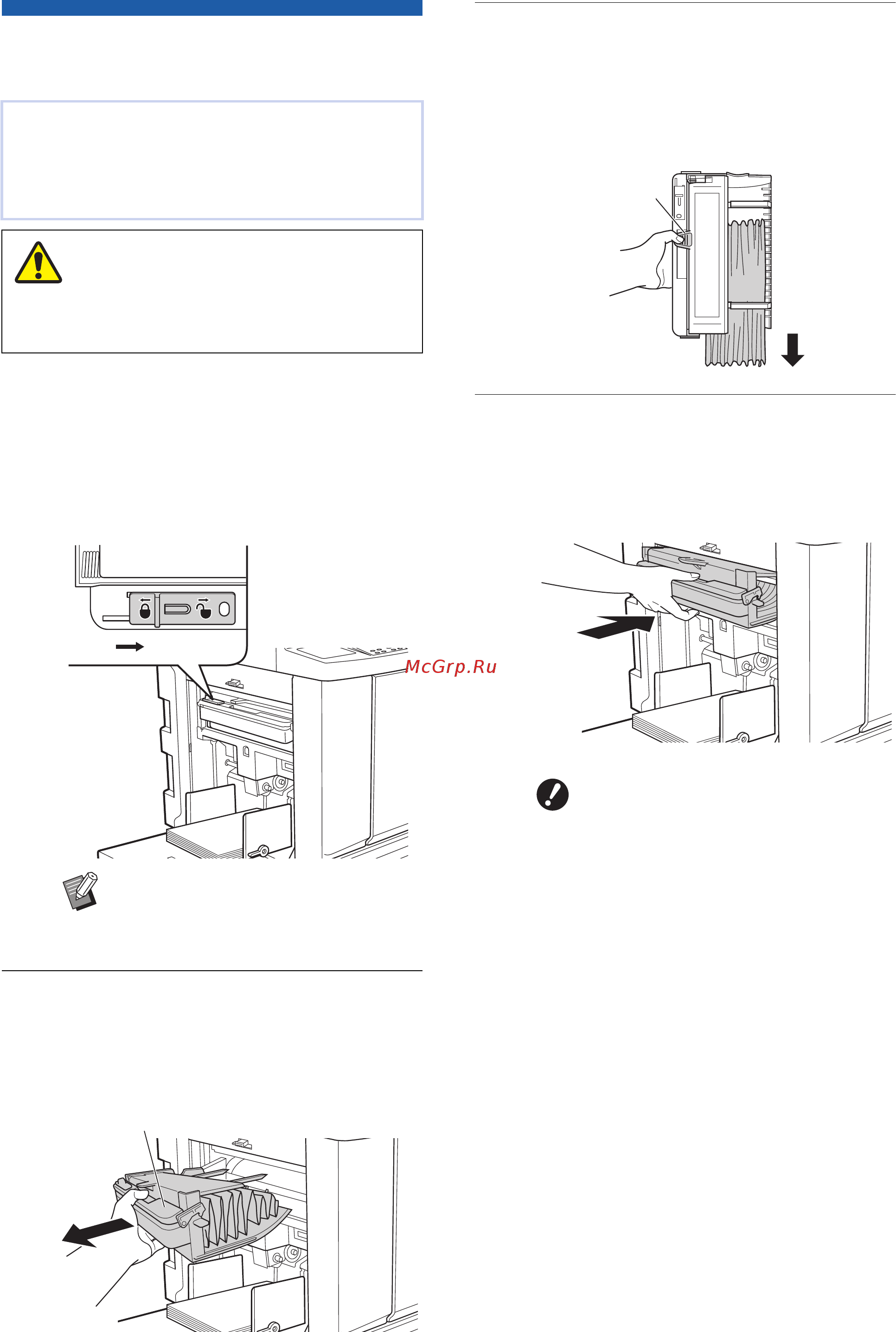

Удаление мастера в бокс для
использованных мастеров
1
Разблокируйте бокс для исполь-
зованных мастеров.
Если бокс для использованных мастеров
заблокирован, сдвиньте запорный рычаг
вправо для разблокировки.
(Эту операцию не требуется выполнять,
если фиксирующая ручка не установлена.)
2
Удалите бокс для использован-
ных мастеров.
Извлеките бокс для использованных масте-
ров горизонтально, удерживая ручку бокса
для использованных мастеров.
3
Удалите использованные
мастеры.
Наклоните бокс для использованных масте-
ров над ящиком для отходов.
Взявшись за ручку выталкивания, удалите
использованные мастеры.
4
Установите затем бокс для
использованных мастеров на
место.
Вставьте бокс для использованных масте-
ров как можно дальше.
Использованные мастеры отправляются в бокс
для использованных мастеров. Если бокс для
использованных мастеров заполнен, отобра-
зится сообщение и работа аппарата будет оста-
новлена. Удалите использованные мастеры.
При попадании краски на руки и т. д. незамедли-
тельно смойте ее водой с мылом.
B
Если к боксу для использованных
мастеров присоединен замок,
обратитесь к администратору для
его разблокировки.
Осторожно
Разблоки-
руйте
Бокс для использованных мастеров
BУтилизируйте использованные
мастеры в соответствии с приме-
нимыми местными нормативами.
(A 91 “Сбор и удаление израсхо-
дованных расходных материа-
лов”)
Ручка выталки-
вания
