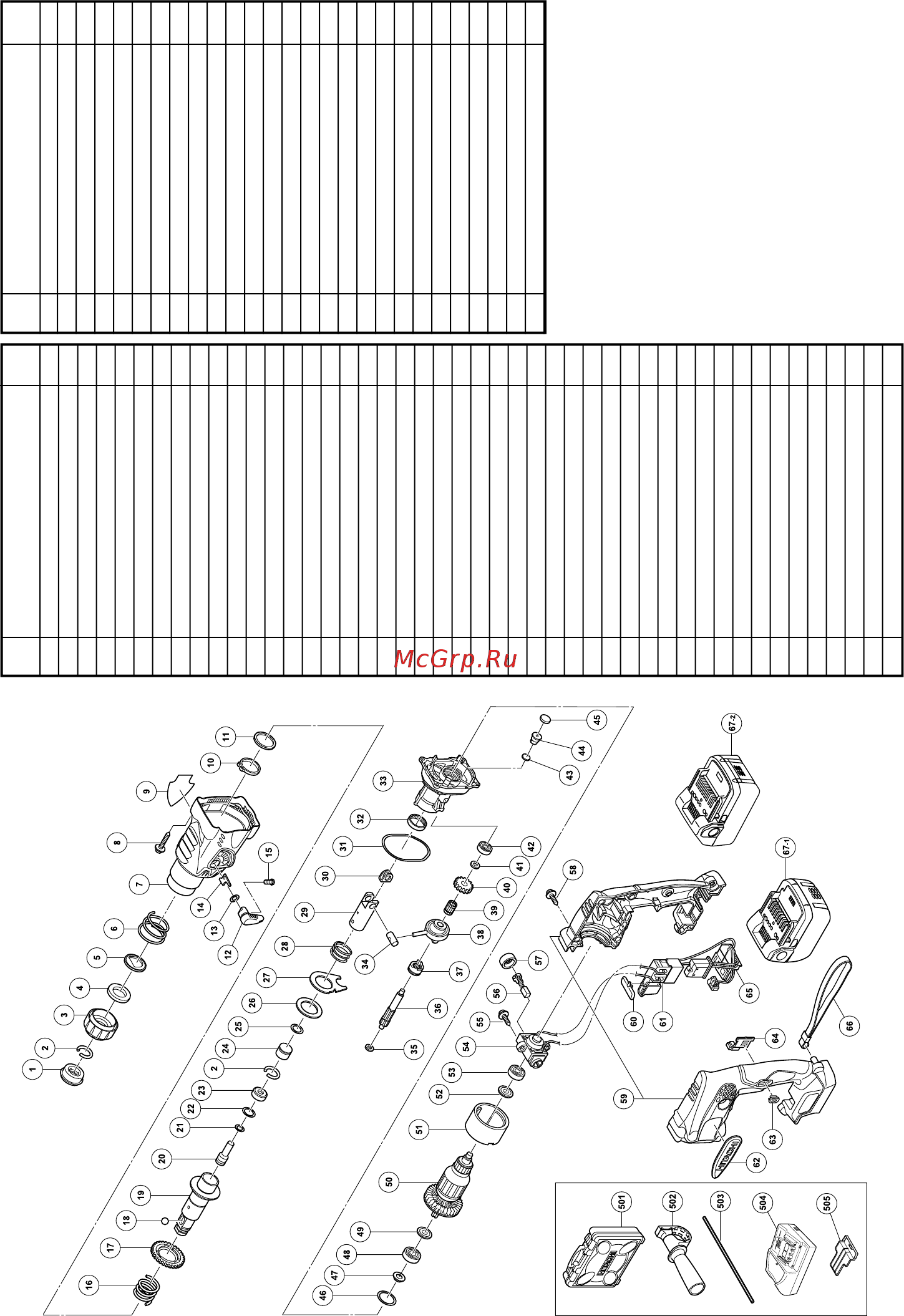

106
Item
No.
Part Name Q’TY
1 FRONT CAP 1
2 STOPPER RING 2
3 GRIP 1
4 BALL HOLDER 1
5 HOLDER PLATE 1
6 HOLDER SPRING 1
7 GEAR COVER 1
8
TAPPING SCREW (W/FLANGE) D4 × 30
4
9 NAME PLATE 1
10 RETAINING RING FOR D25 SHAFT 1
11 WASHER 1
12 LEVER 1
13 O-RING (1AP-10) 1
14 STOPPER 1
15 MACHINE SCREW M4
×
51
16 SPRING (A) 1
17 SECOND GEAR 1
18 STEEL BALL D7.0 1
19 CYLINDER 1
20 SECOND HAMMER 1
21 O-RING (B) 1
22 O-RING (P-15) 1
23 HAMMER HOLDER 1
24 STRIKER 1
25 O-RING (A) 1
26 THRUST WASHER 1
27 THRUST PLATE 1
28 SPRING (B) 1
29 PISTON 1
30 WASHER (A) 1
31 O-RING (I.D.61) 1
32 NEEDLE BEARING 1
33 INNER COVER ASS'Y 1
34 PISTON PIN 1
35 SPACER 1
36 SECOND SHAFT 1
37 CLUTCH 1
38 RECIPROCATING BEARING 1
39 NEEDLE CAGE 1
40 FIRST GEAR 1
41 WASHER (B) D12.5 1
42 BALL BEARING 626VVC2PS2L 1
43 FELT PACKING (A) 1
44 VALVE 1
45 FELT PACKING (B) 1
46 O-RING (S-24) 1
Item
No.
Part Name Q’TY
47 FRINGER 1
48 BALL BEARING 609DDC3PS2-L 1
49 WASHER (A) 1
50 ARMATURE DC.14.4V 1
51 MAGNET 1
52 WASHER (A) 1
53 BALL BEARING 626VVC2PS2L 1
54 BRUSH BLOCK 1
55
TAPPING SCREW (W/FLANGE) D4 × 16
2
56 CARBON BRUSH 2
57 BRUSH CAP 2
58
TAPPING SCREW (W/FLANGE) D4 × 20
7
59 HOUSING (A),(B) SET 1
60 PUSHING BUTTON 1
61 DC SPEED CONTROL SWITCH. 1
62 HITACHI LABEL 1
63 LEVER (A) 1
64 LEVER (B) 1
65 CONTROLLER TERMINAL SET 1
66 STRAP 1
67-1 BATTERY BSL1430 2
67-2 BATTERY BSL1830 2
501 CASE 1
502 SIDE HANDLE 1
503 DEPTH GAUGE 1
504 CHARGER (MODEL UC18YRSL) 1
505 BATTERY COVER 1
11Back_DH14DSL_EE 08/3/20, 21:27106
