133

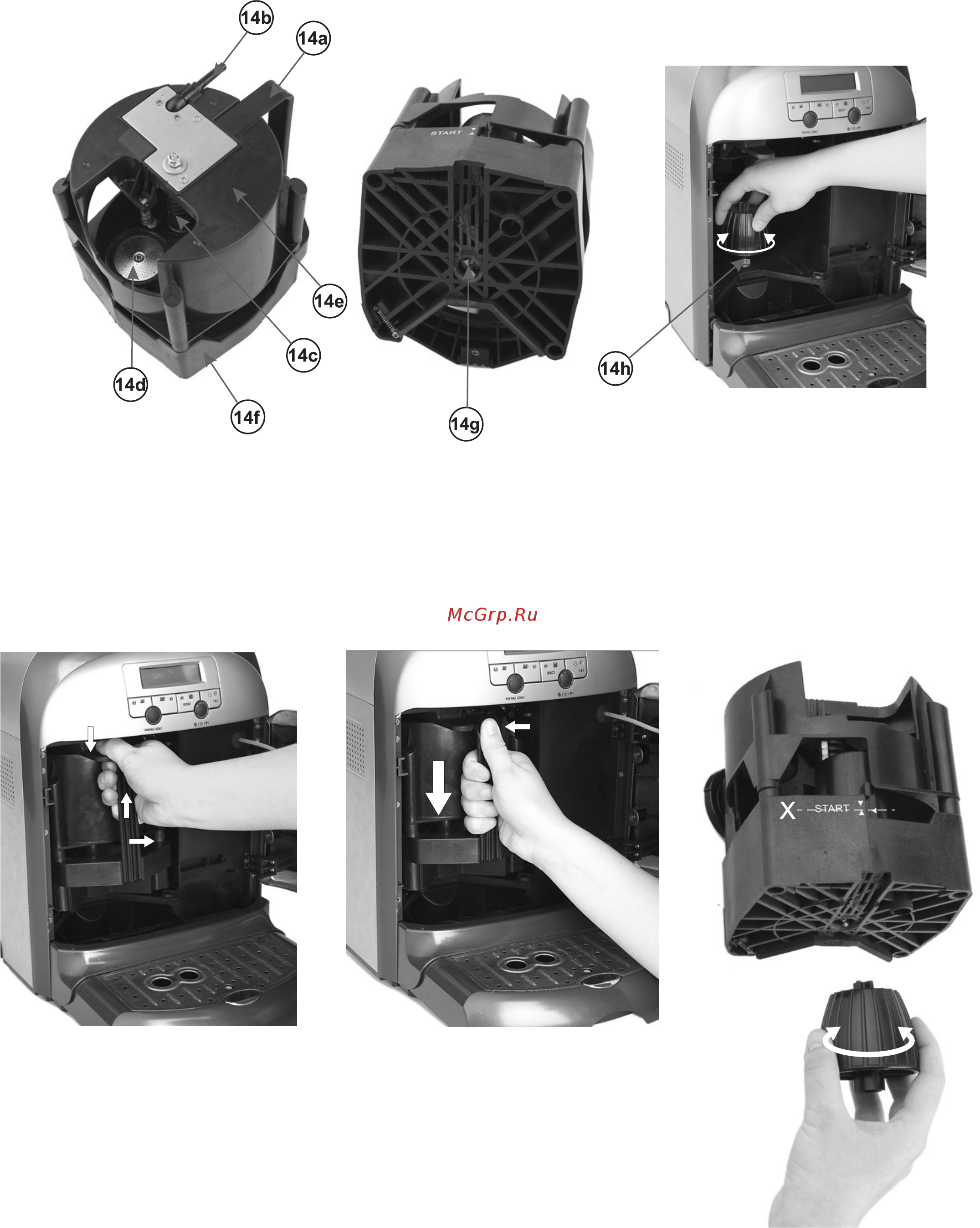

Заварочный блок (14) будет установлен правильно в том случае, если муфта оси блока заварочной головки (14g)

окажется на валу под блоком заварочной головки (14h) (рис. 3). Аккуратно закройте дверцу (15). Никогда не пы-

тайтесь применять силу для закрытия дверцы. Есть опасение, что заварочная головка (14) установлена непра-

вильно. В этом случае ее следует еще раз извлечь с соблюдением вышеприведенных указаний. Убедитесь, что

механизм заварочной головки установлен в положение START. Это значит, что ось симметрии треугольника

с правой стороны ◄ (линия X) должна находиться между двумя вершинами 2 треугольников с левой сторо-

ны ▼ ▲ (рис. 6).

Рис. 5Рис. 4

Рис. 6

Если по какой-либо причине (напр., очистки) блок заварочной головки не нахо-

дится в положении START, то при помощи специального ключа (25) поверните

муфту оси заварочной головки (14) (рис. 6) вправо или влево, чтобы устано-

вить ее в «стартовое» положение (рис. 6). Если вал внутри кофемашины (14h)

был повернут, напр., во время очистки, то

его снова необходимо установить

в нужное положение при помощи второго конца того же самого ключа для регу-

лирования оси блока головки (25). Не поворачивайте муфту на более, чем пол-

оборота. При пользовании ключом (25) не применяйте силу. Еще раз попытай-

тесь установить блок заварочной головки (14).

ВНИМАНИЕ: Блок заварочной головки (14) может заблокироваться, если дверца кофемашины (15) не до

конца открыта, а также, если неправильно или не до конца закрыта.

Рис. 3
