10
C12
C12
C12
C12
5
4
3
1
2
1
2
3
4
5
6
УСТАНОВЩИКПОЛЬЗОВАТЕЛЯТЕХОБСЛУЖИВАНИЮ
C12

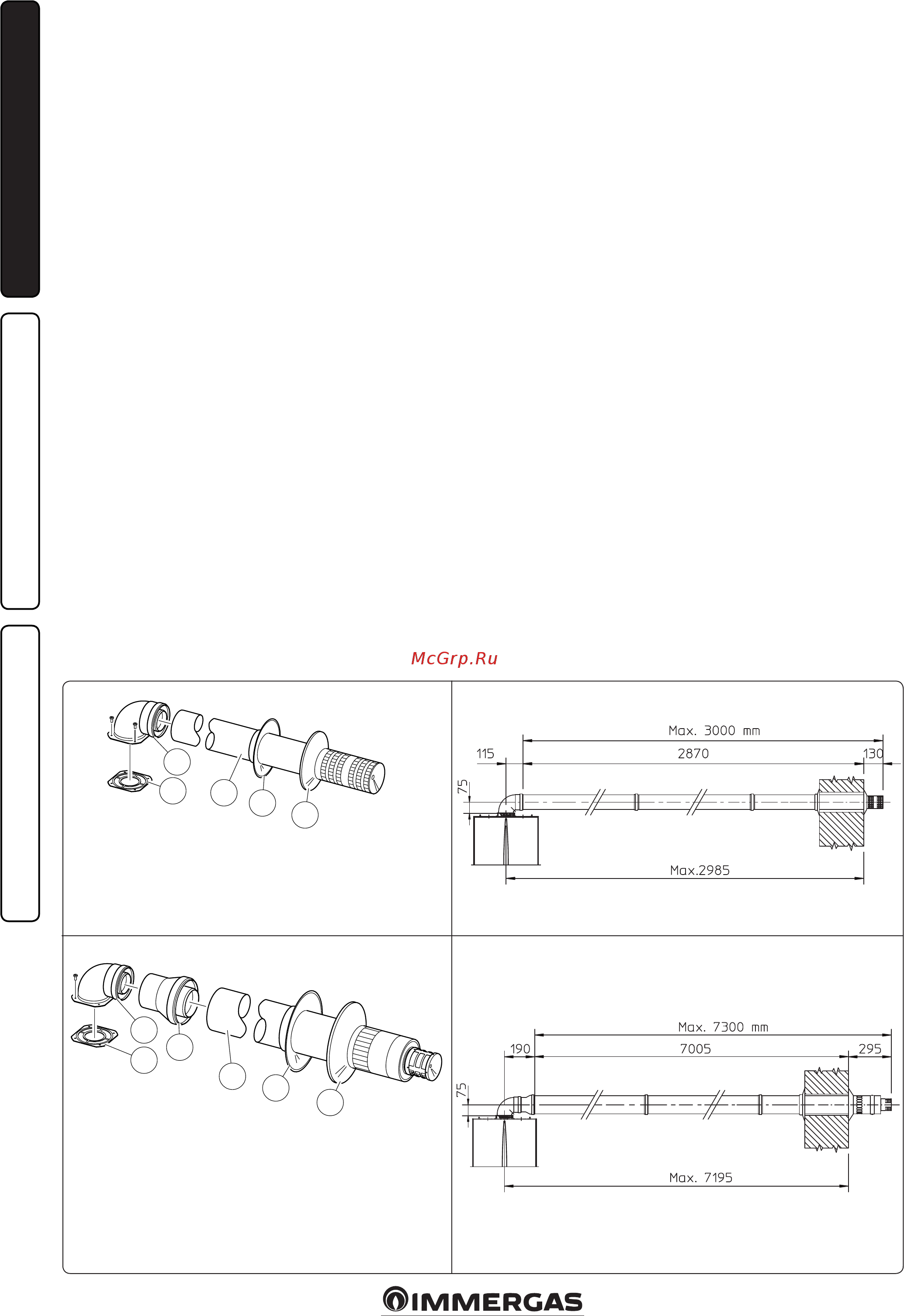

Илл. 1-7 Илл. 1-8
В комплект входят:
N° 1 - Сальник (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Концентрический выход всас./дымоудаления Ø 60/100 (3)
N° 1 - Внутренняя шайба (4)
N° 1 - Внешняя шайба (5)
Илл. 1-9
C12
C12
Илл. 1-10
В комплект входят:
N° 1 - Сальник (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Переходник Ø 80/125 (3)
N° 1 - Концентрический выход всас./дымоудаления
Ø 80/125 (4)
N° 1 - Внутренняя шайба (5)
N° 1 - Внешняя шайба (6)
C12
1.8 УСТАНОВКА
КОНЦЕНТРИЧЕСКОГО
ГОРИЗОНТАЛЬНОГО
КОМПЛЕКТА.
Конфигурация типа С с герметичной каме-
рой и с форсированной вытяжкой.
Этот вывод позволяет осуществлять всасыва-
ние воздуха и вывод выхлопных газов непо-
средственно на улицу. Горизонтальный ком-
плект может быть установлен на задний, пра-
вый боковой, левый или правый боковой вы-
ход. Для установки с передним выходом, не-
обходимо использовать патрубок с концен-
трическим изгибом со сцеплением, чтобы га-
рантировать полезное пространство для вы-
полнения требуемых законом испытаний при
первом запуске в эксплуатацию.
Горизонтальный комплект всасывания/ды-
моудаления Ø60/100. Монтажный комплект
(рис. 1-7): установить изгиб с фланцем (2)
на центральном отверстии бойлера, встав-
ляя сальник (1) и завинтить болтами, входя-
щим в комплект. Подсоединить концентри-
ческий выход Ø 60/100 (3) с гладкой стороны
(“папа”), в горловину (“мама”) (с уплотните-
лем с кромкой) (2) до установки в фальц, про-
веряя, что подсоединили соответствующую
шайбу, таким образом, достигается соедине-
ние элементов, входящих в состав комплек-
та, и необходимое уплотнение.
• Удлинители для горизонтального комплек-
та Ø60/100 (Илл. 1-8). Комплект этой кон-
фигурации быть удлинен до максимально-
го значения 3 м, включая решётчатый выход
и не учитывая концентрический выходной
изгиб. Настоящая конфигурация соответ-
ствует коэффициенту сопротивления рав-
ному 100. В этих случаях необходимо запра-
шивать специальные удлинители.
Горизонтальный комплект всасывания/ды-
моудаления Ø80/125. Монтажный комплект
(рис. 1-9): установить изгиб с фланцем (2) на
центральном отверстии бойлера, вставляя
сальник (1) и завинтить болтами, входящим в
комплект. Подсоеденить переходник (3) глад-
кой стороной ("папа"), в горловину изгиба (2)
(с уплотнителем с кромкой ) до установки в
фальц. Подсоединить концентрический вы-
ход Ø 80/125 (4) с гладкой стороны (“папа”), в
горловину переходника (“мама”) (3) (с уплот-
нителями с кромкой) до установки в фальц,
проверяя, что подсоединили соответствую-
щую шайбу, таким образом, достигается со-
единение элементов, входящих в состав ком-
плекта, и необходимое уплотнение.
Удлинители для горизонтального комплек-
та Ø 80/125 (Илл. 1-10). Комплект этой кон-
фигурации может быть удлинен до макси-
мального значения 7,3 м, включая решётча-
тый выход и не учитывая концентрический
выходной изгиб и переходник с Ø 60/100 на
Ø 80/125. Настоящая конфигурация соот-
ветствует коэффициенту сопротивления
равному 100. В этих случаях необходимо
запрашивать специальные удлинители.
