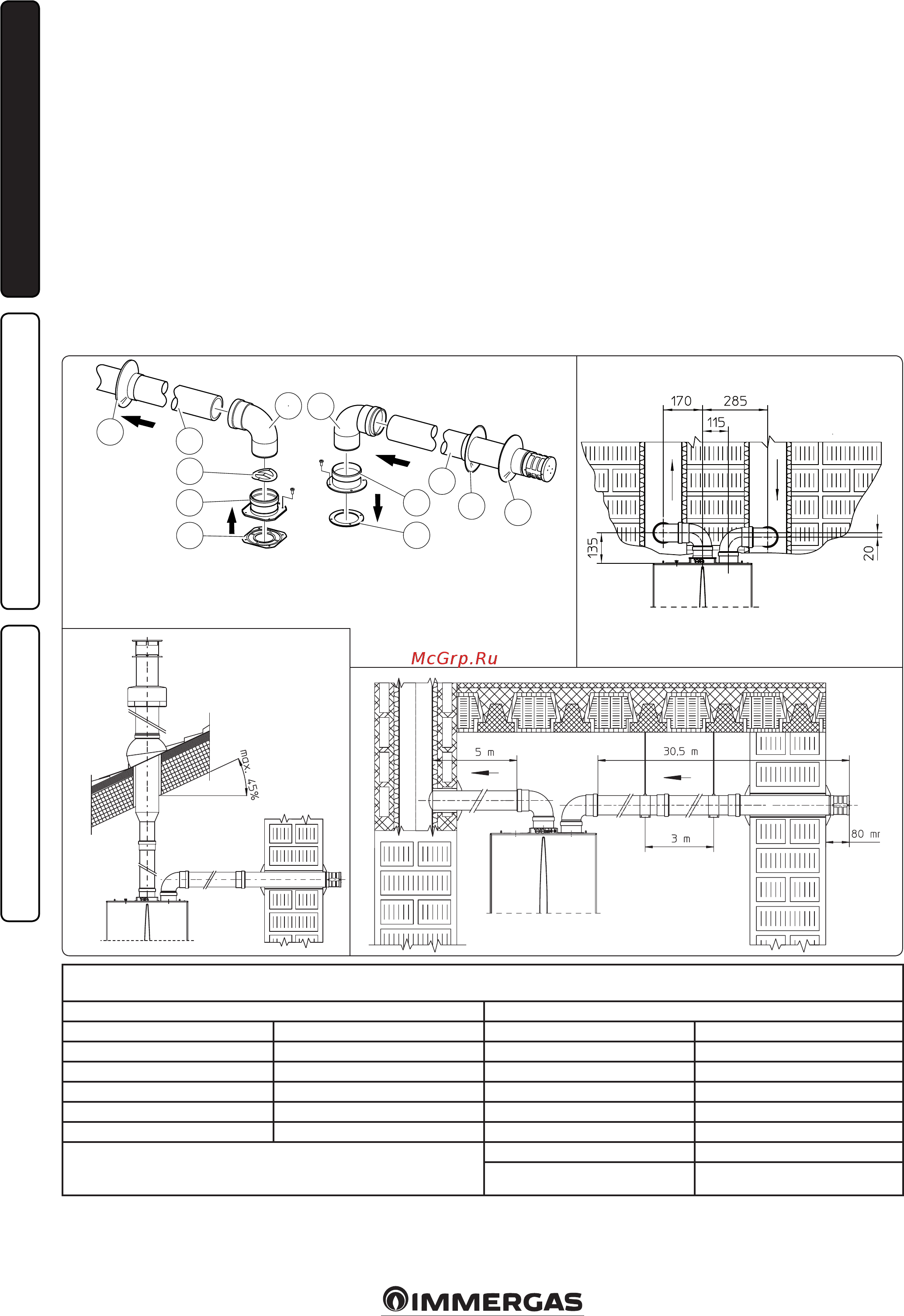

1.10 УСТАНОВКА КОМПЛЕКТА
СЕПАРАТОРА.
Конфигурация типа С с герметичной каме-
рой и с форсированной вытяжкой.
При помощи этого комплекта происхо-
дит всасывание воздуха с улицы и вы-
вод выхлопных газов в дымоход или ды-
моотвод при посредством разделения ка-
налов вывода газов и всасывания воздуха.
С трубы (S) выводятся продукты сгорания. С
трубы (A) всасывается воздух, необходимый
для горения. Оба канала могут быть направ-
лены в любом направлении.
Комплект сепаратора Ø 80/80. Монтаж-
ный комплект (рис. 1-15): установить фла-
нец (4) на центральное отверстие котла, уста-
навливая уплотнитель (1) и затянуть болтами
с шестигранной головкой с плоским наконеч-
ником, которые входят в комплект, ввести до
упора антипульсационную пластину (5). Снять
плоский фланец с бокового отверстия относи-
тельно центрального (по необходимости) и за-
менить его на фланец (3) устанавливая сальник
(2) уже установленный на бойлере и закрутить
саморежущими винтами, входящими в оснаще-
ние. Подсоединить изгибы (6) гладкой сторо-
ной (“папа”) в горловину (“мама”) фланцев (3
и 4). Подсоединить вывод всасывания (7) глад-
кой стороной (“папа”), в горловину (“мама”)
изгиба (6) до упора, проверяя, что внутрен-
ние и внешние шайбы уже установлены. Под-
соединить концентрическую трубу (10) с глад-
кой стороны (“папа”), в горловину (“мама”) (6)
до установки в фальц, проверяя, что подсоеди-
нили соответствующую шайбу, таким образом,
достигается соединение элементов, входящих в
состав комплекта, и необходимое уплотнение.
• Габаритные размеры установки (Илл. 1-16).
Указанны минимальные размеры для сепа-
ратора Ø 80/80 в ограниченных условиях.
• На иллюстрации (илл. 1-17) приведена кон-
фигурация с вертикальным дымоудалени-
ем и горизонтальным всасыванием.
• Насадки удлинители для комплекта сепара-
тора Ø 80/80. Максимальная прямолиней-
ная протяжённость (без изгибов) в верти-
кальном направлении, которая использу-
ется для труб дымохода и вытяжки. при
Ø80 равняется 40 метрам на всасывании
и 1м на дымоудалении. Настоящая полная
длина соответствует коэффициенту сопро-
тивления равному 100. Используемая пол-
ная длина, получаемая при складывании
длин труб Ø 80 всасывания и дымоудале-
ния, может достигнуть максимальных ве-
личин, приведённых далее в таблице. Если
необходимо использовать комплектующие
или смешанные компоненты, можно рас-
считать максимально достижимое протя-
жение, используя коэффициент сопротив-
Максимальные используемые длины
(включая решётчатый вывод всасывания и два изгиба на 90°)
НЕ ИЗОЛИРОВАННЫЙ КАНАЛ ИЗОЛИРОВАННЫЙ КАНАЛ
Дымоудаление (метры) Всасывание (метры) Дымоудаление (метры) Всасывание (метры)
1 36,0* 6 29,5*
2 34,5* 7 28,0*
3 33,0* 8 26,5*
4 32,0* 9 25,5*
5 30,5* 10 24,0*
* Труба всасывания может быть увеличена до 2,5 метров, если удалить
изгиб дымоудаления, на 2 метра, если удаляется изгиб всасывания, 4,5
метра, удаляя оба изгиба.
11 22,5*
12 21,5*
C82
Илл. 1-15
C42
C52
Илл. 1-16
Илл. 1-18
C82
Илл. 1-17
N°1 - Фланец «мама» дымоудаления (4)
N°1 - Антипульсационная пластина (5)
N°2 - изгибы 90° Ø 80 (6)
N°1 - Вывод всасывания Ø 80 (7)
N°2 - Внутренние шайбы (8)
N°1 - Внешняя шайба (9)
N°1 - Выхлопная труба Ø 80 (10)
В комплект входят:
N°1 - Выводной сальник (1)
N°1 - Уплотнитель фальца (2)
N°1 - Фланец «мама» всасывания (3)
Внимание: бойлер разработан так, чтобы вы-
водить продукты сгорания на максимальное
расстояние в 27 м прямолинейного вывода, с
1 м сверх того с изгибом 90° при всасывании.
Если установка оборудования требует рас-
пространение дымохода системы дымоудале-
ния, что превышает рекомендуемые 12 м, не-
обходимо обратить внимание на возможность
образования конденсата, который может об-
разовываться внутри воздуховода и исполь-
зовать дымоход компании Immergas “Serie
Blu” (Синяя серия) типа выхлопной трубы.
