10
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

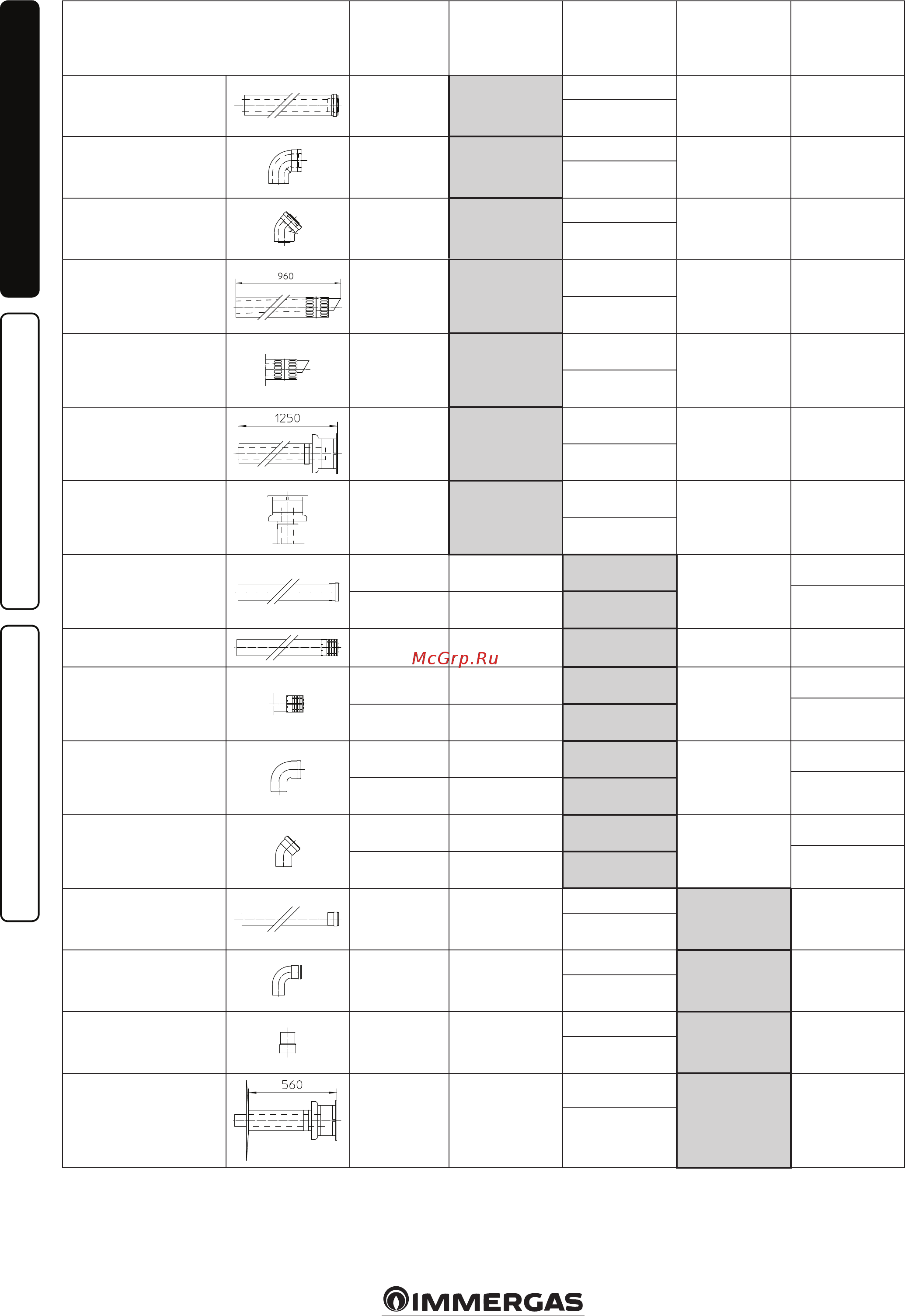

ТИП ДЫМОХОДА
Коэффициент
Сопротивле-
ния
(R)
Эквивалентная
длина в метрах
концентрической
трубы Ø 60/100
Эквивалентная
длина трубы
Ø 80
в метрах
Эквивалентная
длина трубы
Ø 60
в метрах
Эквивалентная
длина в метрах
концентрической
трубы Ø 80/125
Концентрическая труба
Ø 60/100 м 1
Всасывание и
Дымоудаление
6,4
1 м
Всасывание 7,3 м
Дымоудаление
1,9 м
3,0 м
Дымоудаление
5,3 м
Изгиб 90° концентриче-
ский Ø 60/100
Всасывание и
Дымоудаление
8,2
1,3 м
Всасывание 9,4 м
Дымоудаление
2,5 м
3,9 м
Дымоудаление
6,8 м
Изгиб 45° концентриче-
ский Ø 60/100
Всасывание и
Дымоудаление
6,4
1 м
Всасывание 7,3 м
Дымоудаление
1,9 м
3,0 м
Дымоудаление
5,3 м
Вывод с концентриче-
ским горизонтальным
всасыванием/дымоудале-
нием Ø 60/100
Всасывание и
Дымоудале-
ние 15
2,3 м
Всасывание
17,2 м
Дымоудаление
4,5 м
7,1 м
Дымоудаление
12,5 м
Вывод концентрического
горизонтального всасы-
вания/дымоудаления Ø
60/100
Всасывание и
Дымоудале-
ние 10
1,5 м
Всасывание
11,5 м
Дымоудаление
3,0 м
4,7 м
Дымоудаление
8,3 м
Вывод с концентриче-
ским вертикальным
всасыванием/дымоудале-
нием Ø 60/100
Всасывание и
Дымоудаление
16,3
2,5 м
Всасывание
18,7 м
Дымоудаление
4,9 м
7,7 м
Дымоудаление
13,6 м
Вывод концентрического
вертикального всасы-
вания/дымоудаления Ø
60/100
Всасывание и
Дымоудале-
ние 9
1,4 м
Всасывание
10,3 м
Дымоудаление
2,7 м
4,3 м
Дымоудаление
7,5 м
Труба Ø 80 1 м
Всасывание
0,87
0,1 м
Всасывание
1,0 м
Дымоудаление
0,4 м
0,4 м
0,5 м
Дымоудаление
1,2
0,2 м
Дымоудаление
1,0 м
Вывод с всасыванием Ø
80, 1м
Всасывание 3 0,5 м
Всасывание
3,4 м
Дымоудаление
0,9 м
1,4 м
Вывод с всасыванием
Ø80
Вывод с дымоудалением
Ø80
Всасывание
2,2
0,35 м
Всасывание
2,5 м
Дымоудаление
0,6 м
1 м
0,9 м
Дымоудаление
1,9
0,3 м
Дымоудаление
1,6 м
Изгиб 90° Ø 80
Всасывание
1,9
0,3 м
Всасывание
2,2 м
Дымоудаление
0,8 м
0,9 м
1,2 м
Дымоудаление
2,6
0,4 м
Дымоудаление
2,1 м
Изгиб 45° Ø 80
Всасывание
1,2
0,2 м
Всасывание
1,4 м
Дымоудаление
0,5 м
0,5 м
0,7
Дымоудаление
1,6
0,25 м
Дымоудаление
1,3 м
Труба Ø 60 1 м для вну-
тренней трубы дымохода
Дымоудаление
3,3
0,5 м
Всасывание 3,8
Дымоудаление
1,0 м
1,5 м
Дымоудаление
2,7
Изгиб 90° Ø 60 для вну-
тренней трубы дымохода
Дымоудаление
3,5
0,55 м
Всасывание 4,0
Дымоудаление
1,1 м
1,6 м
Дымоудаление
2,9
Редукционный адаптер
Ø 80/60
Всасывание и
Дымоудаление
2,6
0,4 м
Всасывание 3,0 м
Дымоудаление
0,8 м
1,2 м
Дымоудаление
2,1 м
Вывод в комплекте с
всасыванием
вертикальный Ø 60
для внутренней трубы
дымохода
Дымоудаление
12,2
1,9 м
Всасывание 14 м
Дымоудаление
3,7 м
5,8 м
Дымоудаление
10,1 м
