1-24A
1-24B
A
B
C
D
E
F
G
H
18
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
и пропускной способности. При такой
настройке, циркуляционный насос гаран-
тирует оптимальные эксплуатационные
характеристики в большинстве систем
отопления, являясь наиболее пригодным
при установке монотрубы или системы с
двумя трубами. При уменьшении напора,
имеется возможность устранения неприят-
ных шумов текущей воды в трубопроводе,
клапанах и радиаторах. Оптимальные усло-
вия благополучия тепла и тишины.
Программы C (3 нижний 4 верхний)
(ΔP-V) - Кривая постоянного давления
(оранжевый светодиод). Циркуляционный
насос поддерживает неизменным уровень
давления (напор) при снижении запроса
тепла со стороны системы (уменьшение
производительности насоса). При данных
настройках, циркуляционный насос приго-
ден для всех систем обогрева пола, где все
контуры должны быть сбалансированы в
целях одинакового уменьшения напора.
Программа MIN-MAX (Синий светодиод).
Циркуляционный насос характеризуется
кривыми функционирования, которые
регулируются установкой селекторного
переключателя в любую позицию между
Мин. и Макс. значениями; таким образом
возможно удовлетворить любые установоч-
ные требования (от простой монотрубы до
самых современных и сложных систем) и
гарантировать всегда наилучшие эксплу-
атационные качества. Имея возможность
постепенно изменять скорость, можно
выбрать конкретный пункт работы из всей
сферы применения.
Диагностика в реальном времени: свето-
диод, зажигаясь различным цветом, предо-
ставляет информацию о рабочем состоянии
циркуляционного насоса, см. рис. 1-25.
При разблокировании циркуляционного
насоса. Блокировка циркуляционного на-
соса указывается включением постоянно
горящего красного светодиода. Повернуть
переключатель до достижения макси-
мального положения MAX, отключить
подачу электроэнергии и снова включить,
чтобы запустить процесс автоматического
разблокирования. Таким образом, цир-
куляционный насос запускает процедуру
продолжительностью максимально около
15 минут; при каждой попытке перезапуска,
светодиод мигает, затем становится синим
на несколько секунд, а затем снова красным,
если попытка перезапуска была безуспеш-
ной. По завершении процесса, установить
снова переключатель на нужную кривую;
если проблема не была устранена, при-
ступить к ручному разблокированию, как
описано далее.
- Отключить электропитание котла (свето-
диод выключится).
- Закрыть трубу подачи и возврата установ-
ки, оставить охлаждаться циркуляцион-
ный насос.
- Слить воду из контура установки с помо-
щью специального крана.
- Демонтировать двигатель и произвести
чистку крыльчатки.
- После разблокировки установить на место
двигатель.
- Заполнить первичный контур, снова
подать напряжение на котёл и задать
нужную кривую.
Внимание: ввиду наличия высокой темпе-
ратуры и давления жидкости существует
риск получения ожогов. Опасность ожогов
при простом соприкосновении.
1.23 ЦИРКУЛЯЦИОННЫЙ НАСОС
Котлы серии “Hercules Condensing ErP” выпу-
скаются с 2 видами циркуляционного насоса.
Установите режим работы, подходящий для
потребностей вашей системы.
• Циркуляционный насос котла. Циркуля-
ционый насос не оснащен селектором ско-
ростей. Для переключения режимов работы
необходимо выбрать параметр “P57” в меню
“M5” контла.
• Циркуляционный насос зоны 1. Цирку-
ляционный насос идеально удовлетворяет
запросы каждой отопительной системы
для бытовых и жилищных нужд. Цирку-
ляционный насос оснащён электронной
платой управления, позволяющей задавать
функции с расширенными возможностями.
Регулировка. Для регулировки циркуляци-
онного насоса, повернуть переключатель,
установив его на нужной кривой.
Программа
Свето-
диод
P 1 нижний (ΔP-V)
P 2 верхний (ΔP-V)
зелёный
C 3 нижний (ΔP-C) - H=3 m
C 4 верхний (ΔP-C) - H=4 m
оранже-
вый
Min - Max синий
Программа P (1 нижний 2 верхний) (ΔP-V)
- Кривая пропорциональной регулировки
давления (Зелёный светодиод). Позво-
ляет пропорционально снизить уровень
давления (напор) при снижении запроса
тепла со стороны системы (уменьшение
производительности насоса). Благодаря
этой функции потребление электричества
циркуляционным насосом минимально:
расход электроэнергии (мощность) для
работы насоса уменьшается пропорци-
онально уменьшению уровня давления

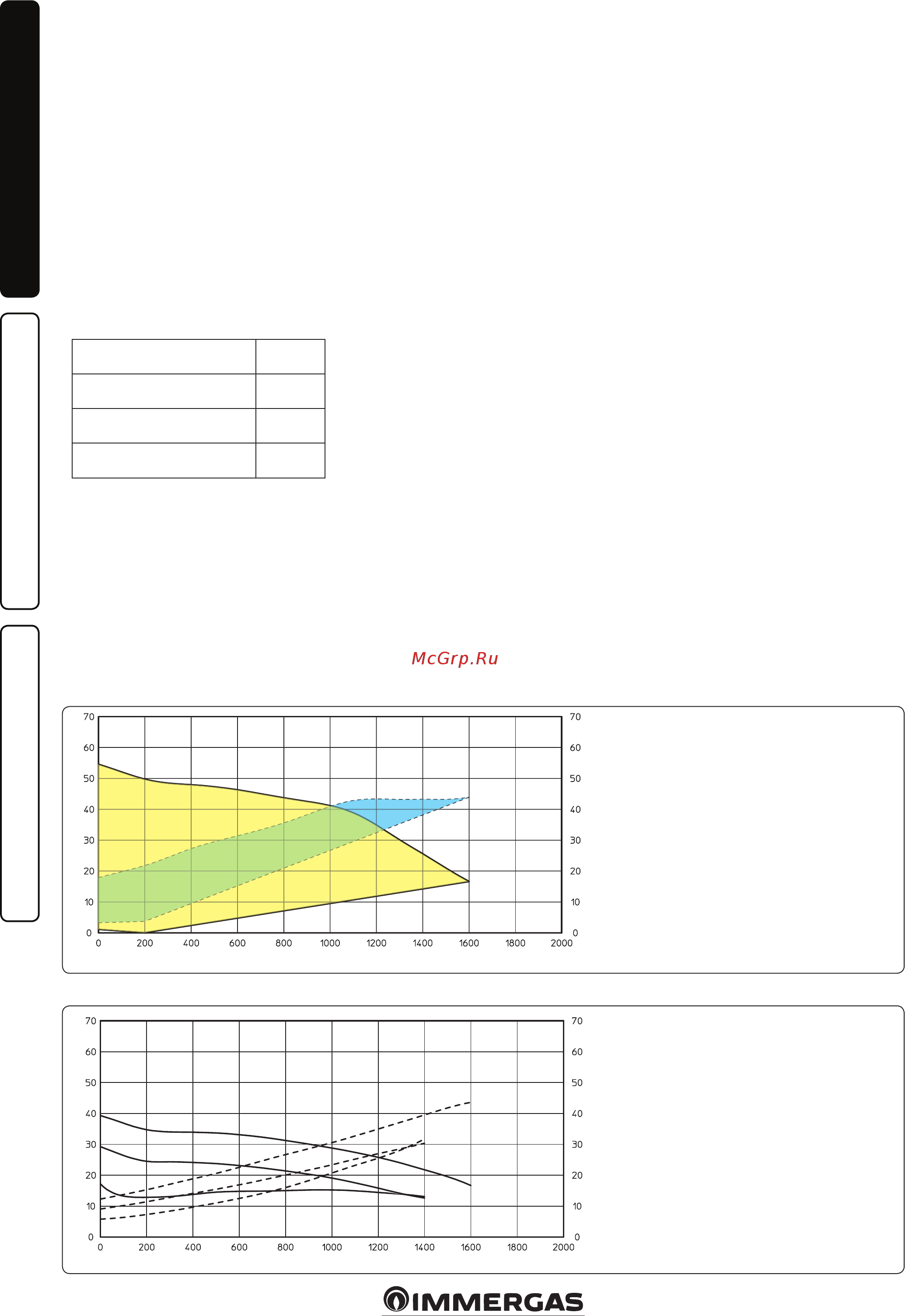

Условные обозначения:
C = Напор, достигаемый в системе при пе-
реключателе циркуляционного насоса
в положении C4 (серийная настройка)
D = Напор, достигаемый в системе при пе-
реключателе циркуляционного насоса
в положении С3
E = Напор, достигаемый в системе при пе-
реключателе циркуляционного насоса
в положении P2
F = Мощность циркуляционного насоса
при переключателе циркуляционно-
го насоса в положении C4 (серийная
настройка)
G = Мощность циркуляционного насоса
при переключателе в положении C3
H = Мощность циркуляционного насоса
при переключателе в положении P2
Напор, достигаемый в системе на прямом участке при постоянной скорости
Напор, достигаемый в системе на прямом участке при постоянной или пропорциональной скорости
Условные обозначения:
A = Доступный напор
B = Потребляемая мощность
цирк. насоса (заштрихованная
зона)
Потребляемая мощность цирк. насоса (Вт)Потребляемая мощность цирк. насоса (Вт)
Производительность (л/ч)
Производительность (л/ч)
Напор (кПа)Напор (кПа)
МАКС
МИН
