1-26
1-25
19
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК

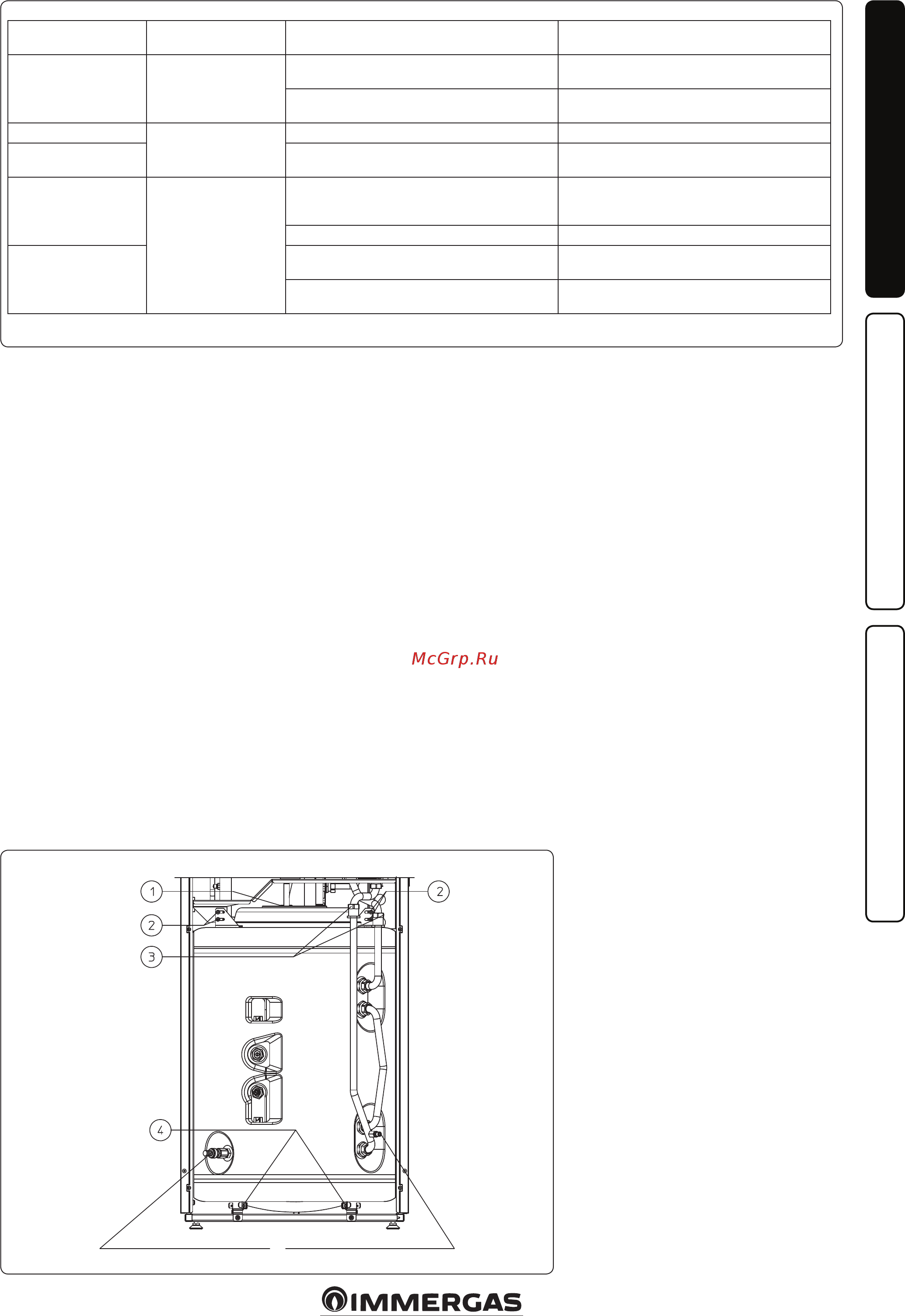

Демонтаж водонагревателя. Чтобы демон-
тировать водонагреватель, необходимо слить
воду с установки котла, с помощью специаль-
ного сливного фитинга, перед выполнением
настоящей операции, убедиться, что закрыт
кран заполнения. Закрыть кран входа хо-
лодной воды и открыть любой кран горячей
воды. Отвинтить гайки на трубах подачи и
возврата установки (3) и гайки поступления
холодной и выхода горячей воды на водона-
гревателе. (1) Отвинтить крепёжные болты
скоб (2). Снять болты (4) с соответствую-
щим ограничительным упорами и вывести
водонагреватель наружу через специальные
направляющие. Монтаж котла производится
в обратном порядке.
Примечание: ежегодно обращайтесь в упол-
номоченную компанию для проверки эффек-
тивности магниевого анода водонагревателя.
К водонагревателю можно подключить пере-
ходник рециркуляции сантехнической воды.
1.25 КОМПЛЕКТЫ,
ПРЕДОСТАВЛЯЕМЫЕ ПО ЗАКАЗУ.
• Комплект для рециркуляции (по запросу).
Водонагреватель котла предрасположен
для установки комплекта рециркуляции.
Immergas предоставляет ряд переходников
и фитингов, которые позволяют подключит.
котёл к сантехнической установке. На во-
донагреватель уже установлен переходник
датчика рециркуляции и на установочном
профиле предусмотрено крепления ком-
плекта рециркуляции.
• Комплект запорных вентилей для отопи-
тельной системы (по запросу). Конструкция
котла позволяет установить запорные вен-
тили на трубе подачи воды в отопительную
систему и на трубе возврата воды из систе-
мы. Такая установка очень удобна с точки
зрения работ по техобслуживанию, потому
что позволяет слить воду из одного котла,
оставляя при этом ее в системе.
• Комплект дозатора полифосфатов (опция).
Дозатор полифосфатов предотвращает обра-
зование известковых отложений и сохраняет
неизменными во времени первоначальные
характеристики теплообмена ГВС. Конструк-
ция котла разработана с учетом возможности
установки дозатора полифосфатов.
• Циркуляционный комплект зоны (по запро-
су). В том случае, если вы желаете разделить
систему отопления на несколько зон (не
более трёх) для их отдельного обслуживания
с отдельными настройками и для поддержа-
ния высокой подачи воды для каждой зоны,
Immergas поставляет в виде опции комплект
зонных циркуляционных насосов.
• Комплект низкой температуры (по запро-
су). В том случае, если вы желаете разделить
систему отопления на зону высокой темпе-
ратуры (термосифоны) и зону низкой тем-
пературы (обогрев пола) для их отдельного
обслуживания с отдельными настройками
и для поддержания высокой подачи воды
для каждой зоны Immergas поставляет в
виде опции комплект низкой температуры.
• Комплект солнечных панелей (опция). Если
необходимо использовать солнечные пане-
ли только для производтва ГВС, Immergas
факультативно предоставляет комплект
солнечных панелей.
• Комплект предохранительного термостата
низкой температуры. Когда котёл работает
на прямой низкой температуре, во избежа-
ние неполадок установки низкой температу-
ры необходимо установить на трубе подачи
предохранительный термостат.
Вышеуказанные комплекты предоставляются
вместе с инструкционным листом для уста-
новки и эксплуатации.
1.24 ВОДОНАГРЕВАТЕЛЬ ГВС
Водонагреватель “Hercules Condensing ErP”
накопительного типа, ёмкостью 120 литров.
Внутри находятся трубы теплового обмена
из нержавеющей стали больших размеров, в
форме змеевика, что позволяет значительно
сократить время производства горячей воды.
Оболочка и дно водонагревателя выполнены
из нержавеющей стали, что гарантирует
больший срок эксплуатации. Конструктив-
ные концепты сборки и сварочных работ
(T.I.G.) разработаны в малейших деталях,
что обеспечивает максимальную надёжность.
Верхний инспекционный фланец обеспечи-
вает практичную проверку водонагревателя
и труб теплообменника змеевика, а также
упрощает внутреннюю очистку.
На крышке фланца установлены крепления
для подключения трубопроводов ГВС (вход
холодной и выход горячей воды) и крыш-
ка-держатель магниевого анода, включая сам
анод, который серийно предоставляется для
защиты водонагревателя от коррозии.
Светодиод циркуля-
ционного насоса
Описание Диагностика Способ устранения неисправности
Светодиод горит
постоянным светом
Циркуляционный
насос
шумный
Недостаточное давление установки, кави-
тация в циркуляционном насосе
Восстановите нормальное давление в
тепловом контуре
Попадание посторонних предметов в
крыльчатку
Демонтировать двигатель и произвести
чистку крыльчатки
Светодиод мигает
Шумы во время
циркуляции теплопе-
редающей жидкости
Наличие воздуха в установке Выполните продувку системы
Светодиод горит
постоянным светом
Слишком высокая тепловая мощность Увеличить скорость вращения
Светодиод выключен
Циркуляционный
насос не работает
Отключено электрическое питание
Удостовериться в надлежащем подключе-
нии котла, удостовериться в надлежащем
подключении циркуляционного насоса.
Неисправность циркуляционного насоса Заменить циркуляционный насос
Красный светодиод
Крыльчатка заблокирована
Демонтировать двигатель и произвести
чистку крыльчатки
Недостаточное напряжение электрического
питания
Отрегулировать напряжение электрическо-
го питания котла
Кран слива воды из системыКран слива воды из
водонагревателя
