C
83
1-19
C
43
C
53
* - C
83
1-181-17
1
4
7
9
5
5
6
7
8
3
2
S
A
14
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
В комплект входят:
N° 1 - Выводной сальник (1)
N° 1 - Уплотнитель фланца (2)
N° 1 - Фланец «мама» всасывания (3)
N° 1 - Фланец «мама» дымоудаления (4)
N° 2 - Изгиб 90° Ø 80 (5)
N° 1 - Вывод всасывания Ø 80 (6)
N° 2 - Внутренние шайбы (7)
N° 1 - Внешняя шайба (8)
N° 1 - Дымоотводящая труба Ø 80 (9)
1.13 УСТАНОВКА КОМПЛЕКТА
СЕПАРАТОРА
Конфигурация типа «С» с герметичной
камерой и с форсированной вытяжкой.
Комплект сепаратора Ø 80/80. При помощи
этого комплекта происходит всасывание
воздуха с улицы и вывод выхлопных газов
в дымоход или дымоотвод посредством раз-
деления каналов вывода газов и всасывания
воздуха. Из канала (S) (только из пластмассы,
для сопротивления кислотным выбросам),
производиться выброс продуктов сгорания.
Через канал (А) (тоже из пластмассы), про-
изводится всасывание воздуха, необходимого
для горения. Канал всасывания (А) может
быть установлен независимо от центрального
канала (S) по левую или по правую сторону.
Оба канала могут быть направлены в любом
направлении.

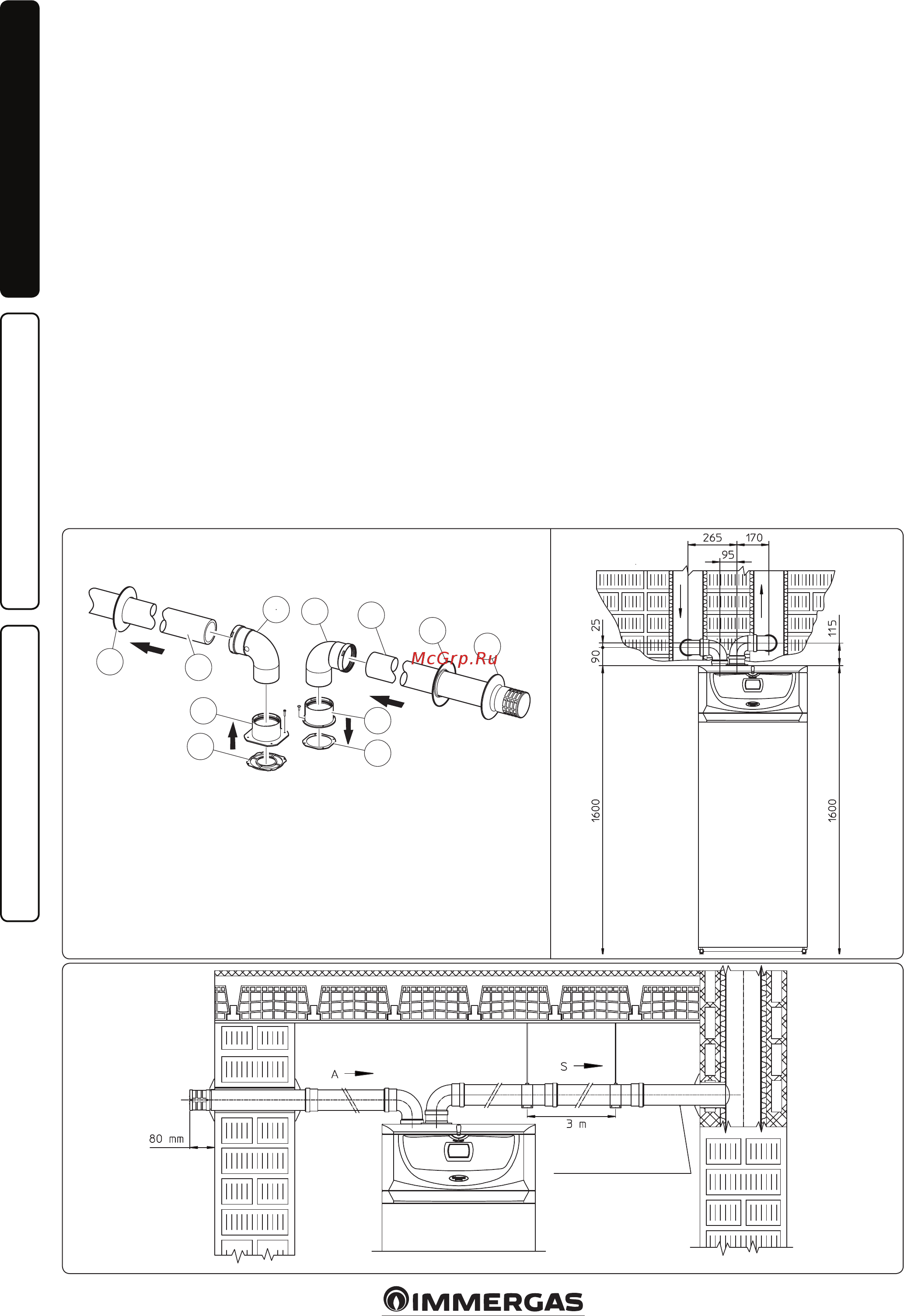

• Монтаж комплекта (рис. 1-17): установить
фланец (4) на внутреннем отверстии котла,
вставляя сальник (1), который устанав-
ливается круглыми выемками вниз, и
присоединяя его к фланцу котла, после
чего завинтить винтами с шестигранной
головкой, входящими в комплект. Снять за-
глушку с бокового отверстия относительно
центрального и заменить её на фланец (3)
устанавливая сальник (2) уже установлен-
ный на котле и закрутить саморежущими
винтами, входящими в оснащение. Под-
соединить изгибы (5) гладкой стороной
(“папа”) в горловину (“мама”) фланцев (3
и 4). Подсоединить вывод всасывания (6)
гладкой стороной (“папа”), в горловину
(“мама”) изгиба (5) до упора, проверяя, что
внутренние и внешние шайбы уже уста-
новлены. Подсоединить концентрическую
трубу (9) с гладкой стороны (“папа”), в гор-
ловину (“мама”) (5) до установки в фальц,
проверяя, что подсоединили соответству-
ющую шайбу, таким образом, достигается
соединение элементов, входящих в состав
комплекта, и необходимое уплотнение.
• Габаритные размеры установки (рис. 1-18).
Указанны минимальные размеры для сепа-
ратора Ø 80/80 в ограниченных условиях.
• Насадки удлинители для комплекта се-
паратора Ø 80/80. Максимальная прямо-
линейная протяжённость (без изгибов)
в вертикальном направлении, которая
используется для труб всасывания и ды-
моудаления при Ø80 равняется 41 метру,
в независимости от того, используются ли
они для всасывания или дымоудаления.
Максимальная протяжённость по прямой
линии (с изгибом на всасывании и на дымо-
удалении) в горизонтальном направлении
для труб всасывания и дымоудаления при
Ø80 равняется 36 метрам, в независимости
от того, используются ли они при всасыва-
нии или дымоудалении.
Примечание. Для того, чтобы способство-
вать сливу конденсата, который образуется
в выхлопной трубе, необходимо обеспечить
наклон трубы по направлению к котлу с
минимальным наклоном 1,5% (Рис. 1-19).
* чтобы выполнить конфигурацию C
53
необходимо также преду-
смотреть выводы дымоходов на крышу.
Минимальный наклон 1.5%
