1-27
20
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
29 - Вывод давления положительный сигнал
30 - Вывод давления отрицательный сигнал
31 - Клапан ручного стравливания воздуха
32 - Клапан стравливания воздуха
33 - Коробка электрического подключе-
ния зонное управление (факульта-
тивно)
34 - Гидравлический коллектор
35 - Расширительный бак установки.
36 - Зонд подачи
37 - Предохранительное реле давления
38 - Кран для слива воды из коллектора
39 - Реле давления установки
40 - Циркуляционный насос котла
41 - Герметичная камера
42 - Газовый клапан
43 - Кран слива воды из системы

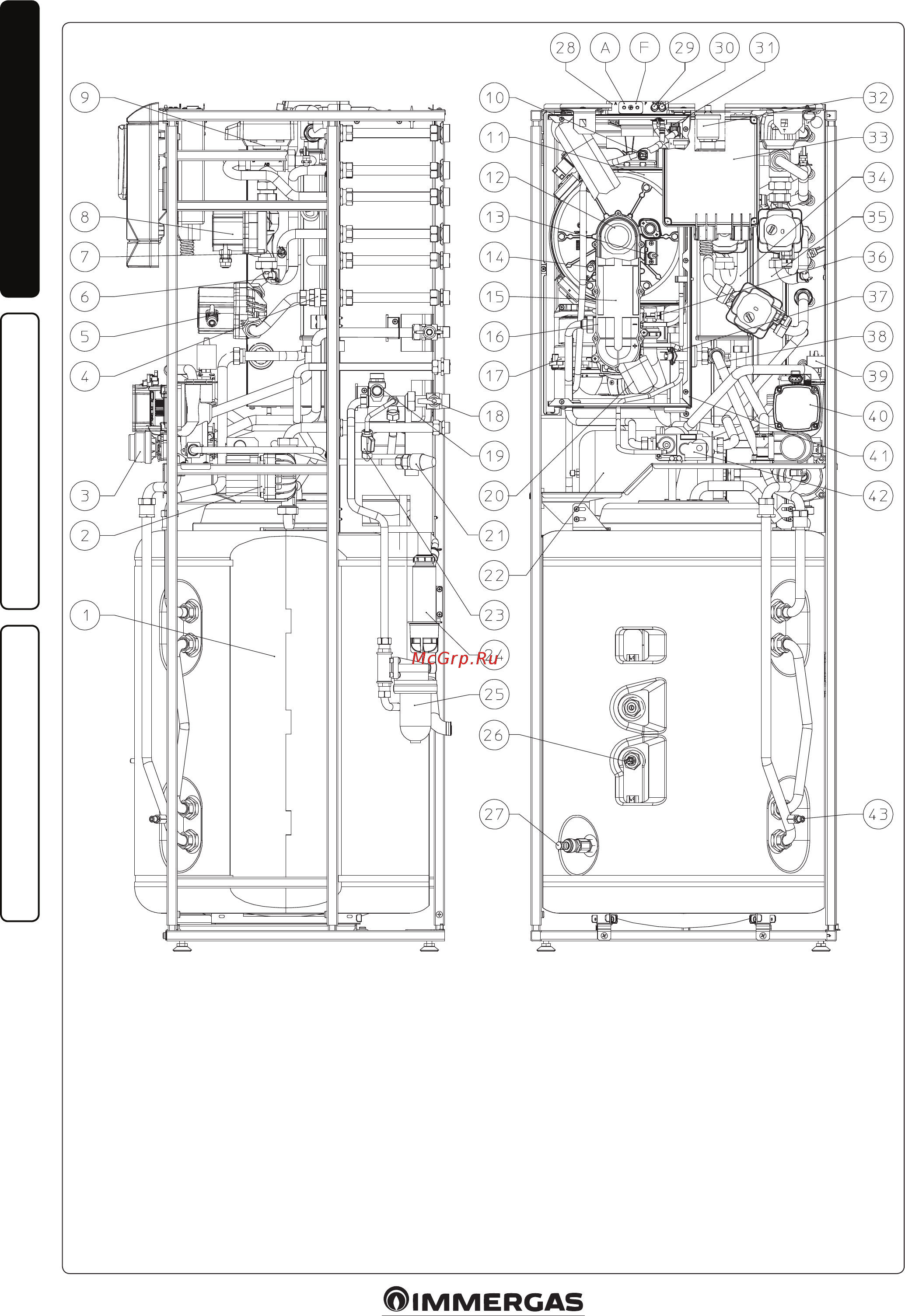

1.26 КОМПЛЕКТУЮЩИЕ КОТЛА
Условные обозначения
1 - Водонагреватель из нержавеющей
стали
2 - Циркуляционный насос рециркуляции
ГВС (факультативно)
3 - Трехходовой клапан (моторизирован-
ный)
4 - Обратный клапан зоны 1
5 - Циркуляционный насос зоны 1
6 - Предохранительный термостат (Низ-
кая температура) (факультативно)
7 - Датчик подачи (Низкая температура)
(факультативно)
8 - Циркуляционный насос зоны 2 (факуль-
тативно)
9 - Смесительный клапан (факультативно)
10 - Датчик дымов
11 - Конденсационный модуль
12 - Горелка
13 - Свеча зажигания
14 - Свеча-детектор пламени
15 - Трубка Вентури
16 - Газовое сопло
17 - Вентилятор
18 - Кран входа холодной воды
19 - Предохранительный клапан 8 бар
20 - Труба всасывания воздуха
21 - Предохранительный клапан 3 бар
22 - Расширительный бак ГВС.
23 - Кран заполнения системы
24 - Сифон слива конденсата
25 - Дозатор полифосфатов (факульта-
тивно)
26 - Сантехнический зонд
27 - Кран слива воды из водонагревателя
28 - Впускные отверстия (воздух A) - (дым F)
