X4
1-8
11
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.10 УСТАНОВКА КОТЛА ТИПА «В»
С ОТКРЫТОЙ КАМЕРОЙ И С
ФОРСИРОВАННОЙ ВЫТЯЖКОЙ
(ФАКУЛЬТАТИВНО)

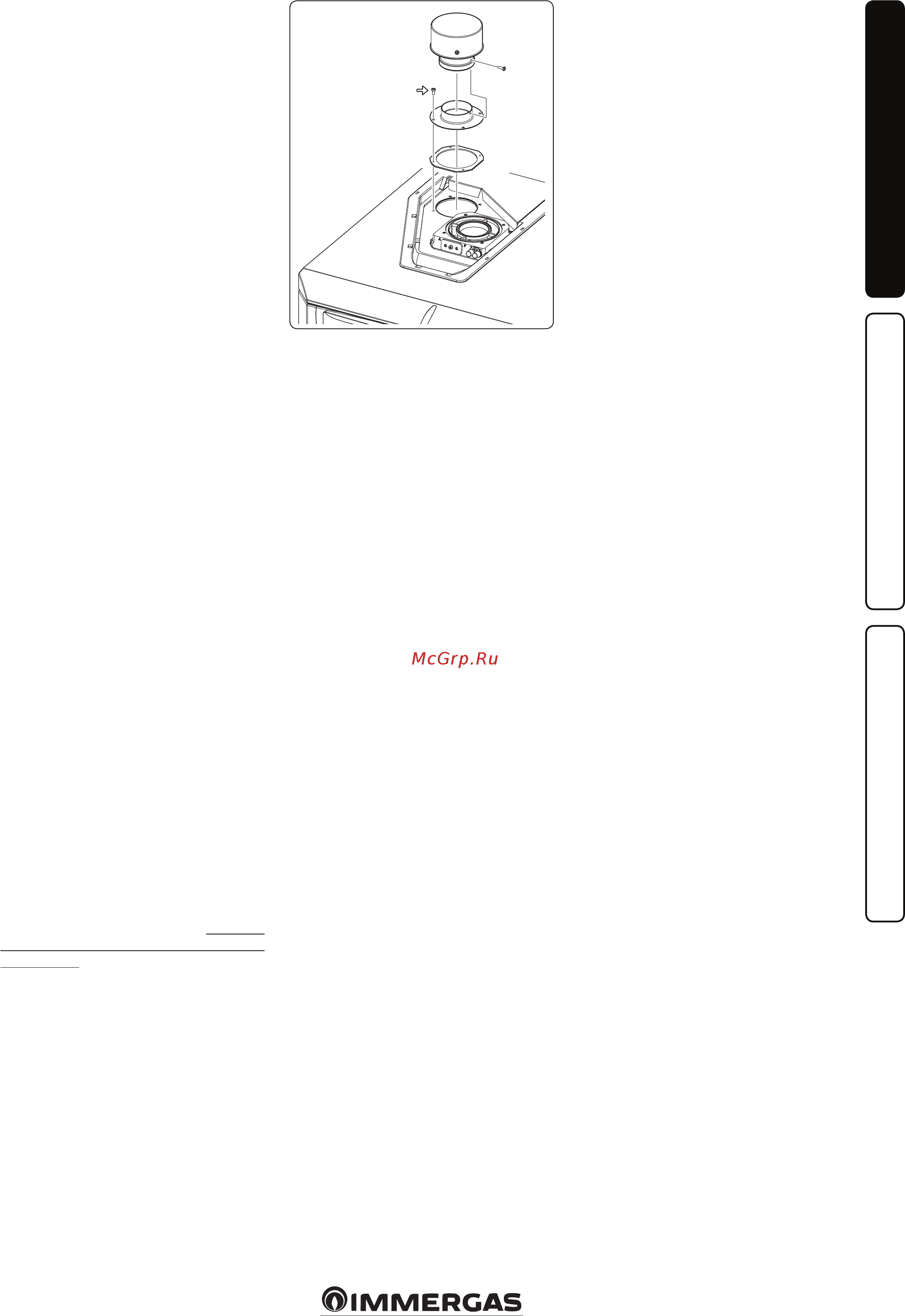

Для настоящей конфигурации необходимо
использовать специальный вывод (входя-
щий в комплект всасывания для настоящей
установки) который устанавливается на
отверстие всасывания герметичной камеры
(Рис. 1-8). Всасывание воздуха производится
непосредственно из окружающей среды и
дымоудаление в вывод дымов в отдельном
дымоотводе или наружу. Котёл настоящей
конфигурации, следуя инструкциям по мон-
тажу, приведённым в соответствующем вкла-
дыше с инструкциями, классифицирован как
тип B
23
или B
53
(в соответствии с нормами).
С настоящей конфигурацией:
- всасывание воздуха происходит непо-
средственно из окружающей среды, где
установлен агрегат, который должен быть
установлен и работать, только в постоянно
проветриваемых помещениях, в соответ-
ствии с действующими нормами;
- дымоудаление должно быть подсоединено
к отдельному дымоходу или должно быть
выведено непосредственно во внешнюю
атмосферу.
- Котлы с открытой камерой типа «B» не
должны быть установлены в помещениях,
где происходит коммерческая, ремеслен-
ная или промышленная деятельность, в
помещения, где используются продукты,
производящие пар или летучие вещества
(например: кислотные пары, клей, краска,
растворители, горючие вещества и т.д.), а
также пыль и порошки (например: мелкая
деревянная пыль от обработки дерева,
угольная пыль, цементная пыль, и т.д.)
которые могут нанести ущерб компонен-
там аппарата и подвергнуть опасности его
работу;
- в конфигурации B
23
и B
53
котлы нельзя уста-
навливать в спальне, в ванной комнате или
в однокомнатной квартире.
- агрегат с конфигурацией B
23
и B
53
рекомен-
дуется устанавливать только снаружи или
в постоянно проветриваемых нежилых
помещениях.
Должны быть соблюдены следующие дей-
ствующие технические нормы.
Максимальное протяжение выхлопной
трубы. Выхлопная труба (как вертикальная
так и горизонтальная) может быть увеличена
до максимального размера 30 м прямолиней-
ного участка.
