C
13
1-10
1-9
C
13
1-11
C
13
C
13
1-12
1
2
3
4
5
6
5
4
3
1
2
12
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
1.11 УСТАНОВКА
КОНЦЕНТРИЧЕСКОГО
ГОРИЗОНТАЛЬНОГО КОМПЛЕКТА
Конфигурация типа С с герметичной каме-
рой и с форсированной вытяжкой.
Установка настоящего вывода регулируется
действующими техническими стандартами с
последующими изменениями, и в определенных
случаях допускает устройство дымоотвода через
стену для конденсационных котлов с низким вы-
бросом оксидов азота. Установка вывода (в зави-
симости от расстояния до проемов, находящихся
вблизи зданий, поверхности пола и т.д.) должна
быть выполнена в соответствии с действующими
техническими нормами.
Этот вывод позволяет осуществлять всасывание
воздуха и вывод дымовых газов непосредственно
на улицу. Горизонтальный комплект может быть
установлен с задним, левым или правым боковым
выходом. Для установки с передним выходом, не-
обходимо использовать патрубок с концентриче-
ским изгибом со сцеплением, чтобы обеспечить
наличие свободного пространства, необходимого
для выполнения требуемых законом испытаний
при первом запуске в эксплуатацию.
• Внешняя решетка. Вывод всасывания/
дымоудаления как Ø 60/100, так и Ø 80/125
при правильной установке имеет приятный
внешний вид с наружной стороны здания.
Убедиться, что внешняя силиконовая шай-
ба правильно закреплена на внешней стене.
Примечание. Для правильной работы системы
необходимо, чтобы была правильно установ-
лена решётка вывода, необходимо убедиться,
что условное обозначение "верх", находящееся
на выводе, соблюдается при установке.

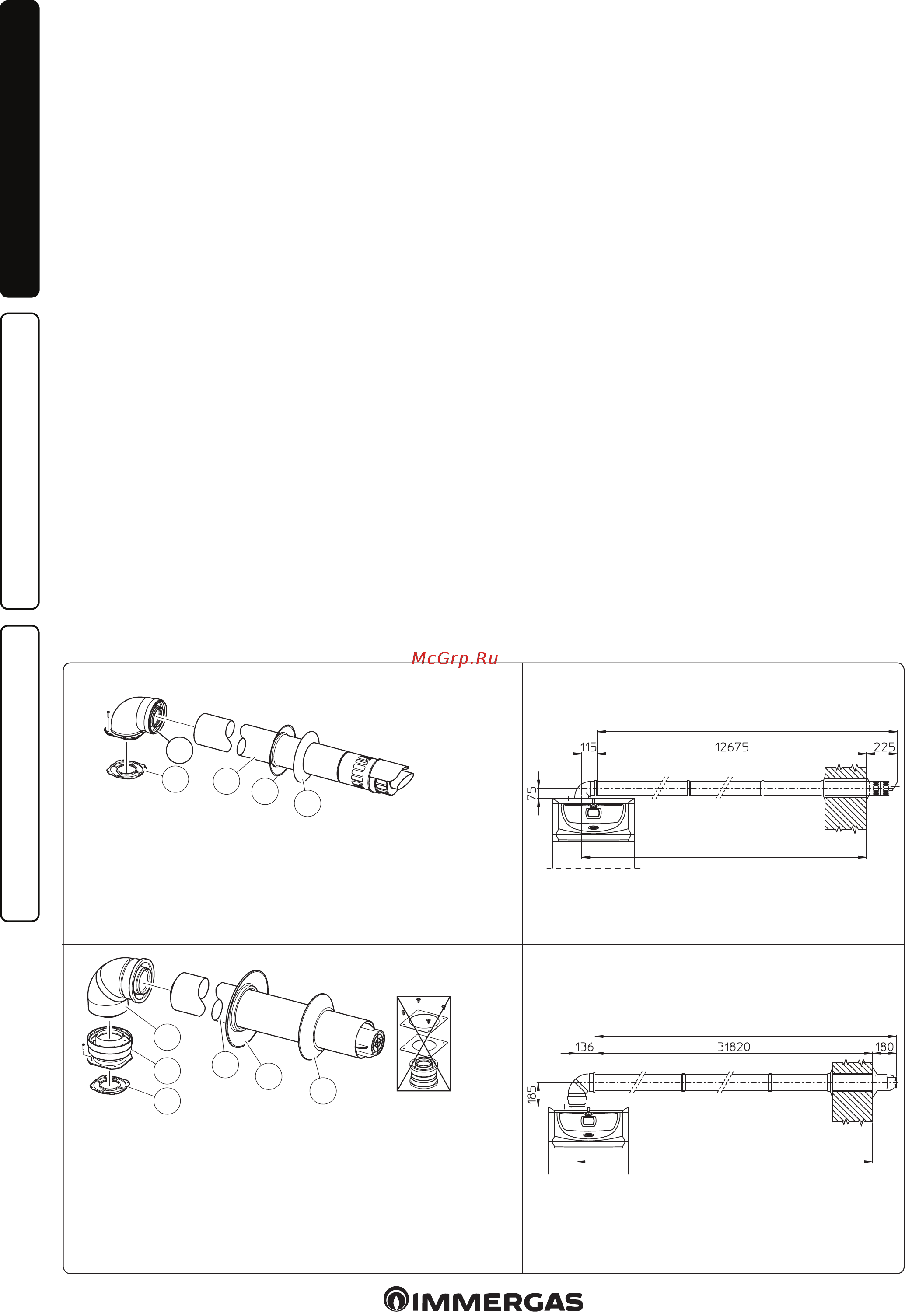

Горизонтальный комплект всаывания -
дымоудаления Ø60/100. Монтаж комплекта
(рис. 1-9): установить изгиб с фланцем (2)
на внутреннем отверстии котла, вставляя
сальник (1), который устанавливается кру-
глыми выемками вниз, и присоединяя его к
фланцу котла, после чего завинтить винтами,
входящими в комплект. Подсоединить кон-
центрический выход Ø 60/100 (3) с гладкой
стороны (“папа”), в горловину (“мама”) (2)
до установки в фальц, проверяя, что под-
соединили соответствующую шайбу, таким
образом, достигается соединение элементов,
входящих в состав комплекта, и необходимое
уплотнение.
• Удлинители для горизонтального комплек-
та Ø 60/100 (рис. 1-10). Комплект этой кон-
фигурации быть удлинен до максимального
значения 12,9 м, включая решётчатый выход
и не учитывая концентрический выходной
изгиб. Настоящая конфигурация соот-
ветствует коэффициенту сопротивления,
равному 100. В этих случаях необходимо
запрашивать специальные удлинители.
Также, компания Immergas поставляет упро-
щённую выводную трубу Ø 60/100, которая,
при использовании комплектов удлинителей,
позволяет достигнуть максимальной длины
11,9 метров.
Горизонтальный комплект всасывания -
дымоудаления Ø80/125. Монтаж комплек-
та (рис. 1-11): для установки комплекта Ø
80/125 необходимо использовать комплект
с фланцевым переходником для установки
дымохода Ø 80/125. Установить фланцевый
переходник (2) на внутреннем отверстии
котла, вставляя сальник (1), который уста-
навливается круглыми выемками вниз, и
присоединяя его к фланцу котла, после чего
завинтить болтами, входящими в комплект.
Подсоединить колено (3) с гладкой стороны
(“папа”), устанавливая до упора в адаптер
(1). Подсоединить концентрический выход
Ø 80/125 (5) с гладкой стороны (“папа”), в
горловину изгиба (“мама”) (4) (с сальником
с кромкой) до упора, проверяя, что подсое-
динили соответствующую внутреннюю (6) и
внешнюю (7) шайбу, таким образом, дости-
гается соединение элементов, входящих в со-
став комплекта, и необходимое уплотнение.
• Удлинители для горизонтального ком-
плекта Ø 80/125 (рис. 1-12). Комплект
этой конфигурации может быть удлинен
до максимального значения 32 м, вклю-
чая решетчатый выход и не учитывая
концентрический выходной изгиб. При
наличии дополнительных комплектующих
необходимо сократить длину на размер, со-
ответствующий наибольшему компоненту.
В этих случаях необходимо запрашивать
специальные удлинители.
В комплект переходника входят:
N° 1 - Сальник (1)
N° 1 - Переходник Ø 80/125 (2)
Комплект Ø 80/125 включает:
N° 1 - Концентрический изгиб Ø
80/125 нa 87° (3)
N° 1 - Концентрический выход всас./
дымоудаления Ø 80/125 (4)
N° 1 - Внутренняя шайба (5)
N° 1 - Внешняя шайба (6)
Оставшиеся компоненты комплекта
не используются
В комплект входят:
N° 1 - Сальник (1)
N° 1 - Концентрический изгиб Ø 60/100 (2)
N° 1 - Концентрический выход всас./дымоудаления Ø 60/100 (3)
N° 1 - Внутренняя шайба (4)
N° 1 - Внешняя шайба (5)
макс. 12900 мм
макс. 32000 мм
макс. 31956 мм
макс. 12790 мм
