13
УСТАНОВЩИКПОЛЬЗОВАТЕЛЬРЕМОНТНИК
В комплект переходника
входят:
N° 1 - Сальник (1)
N° 1 - Переходник Ø 80/125 (2)
Комплект Ø 80/125 включает:
N° 1 - Шайба (3)
N° 1 - Алюминиевая черепица (4)
N° 1 - Неподвижный полущит (5)
N° 1 - Подвижный полущит (6)
N° 1 - Концентрическая труба
всас./дымоудаления Ø
80/125 (7)
Оставшиеся компоненты ком-
плекта не используются
Комплект включает:
N° 1 - Сальник (1)
N° 1 - Коаксиальный фланец с внутрен-
ней резьбой (2)
N° 1 - Шайба (3)
N° 1 - Алюминиевая черепица (4)
N° 1 - Концентрическая труба всас./
дымоудаления Ø 60/100 (5)
N° 1 - Неподвижный полущит (6)
N° 1 - Подвижный полущит (7)
1.12 УСТАНОВКА КОНЦЕНТРИЧЕСКИХ
ВЕРТИКАЛЬНЫХ КОМПЛЕКТОВ
Конфигурация типа С с герметичной камерой и с
форсированной вытяжкой.
Вертикальный концентрический комплект всасы-
вания и дымоудаления. Этот вывод позволяет осу-
ществлять всасывание воздуха и вывод выхлопных
газов в вертикальном направлении непосредственно
на улицу .
Примечание. Вертикальный комплект с алюмини-
евой черепицей позволяет установку на террасы и
крыши с максимальным уклоном 45% (25°), при этом
должно быть всегда соблюдено расстояние между
верхней крышкой и полущитом (374 мм для Ø 60/100
и 260 мм для Ø80/125).
Вертикальный комплект с алюминиевой черепицей
Ø 60/100.

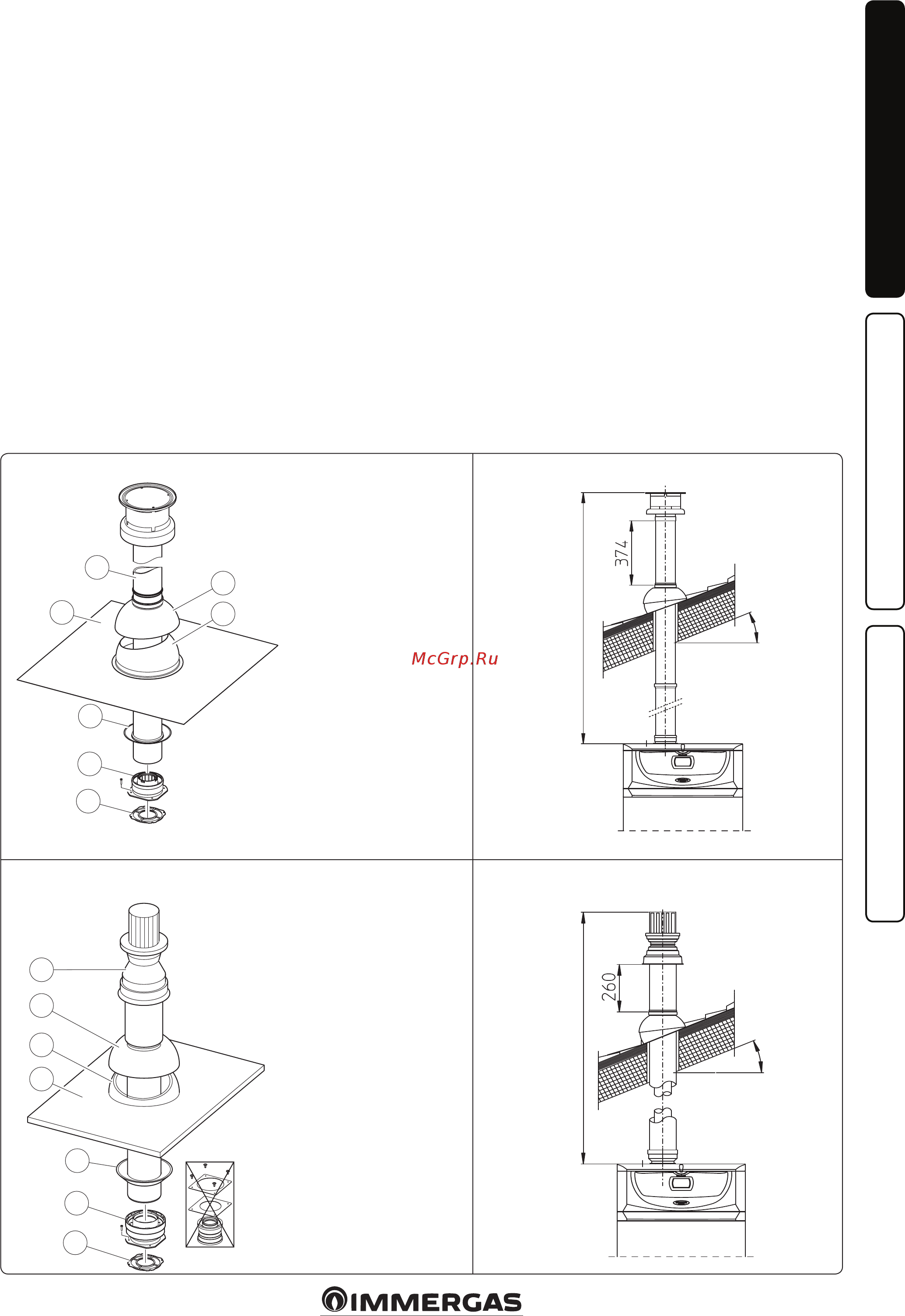

Монтаж комплекта (рис. 1-13): установить концен-
трический фланец (2) на внутреннем отверстии
котла, вставляя сальник (1), который устанавливается
круглыми выемками вниз, и присоединяя его к фланцу
котла, после чего завинтить винтами, входящими в
комплект.
Установка алюминиевой фальш-черепицы: заменить
черепицу на алюминиевую пластину (4), форма долж-
на обеспечивать сток воды. Установить на алюмини-
евой черепице стационарный полущит (6) и ввести
трубу всасывания/дымоудаления (5). Подсоединить
концентрический выход Ø 60/100 с гладкой стороны
(“папа”)(5), в горловину (“мама”) (2) до установки в
фальц, проверяя, что подсоединили соответствующую
шайбу (3), таким образом, достигается соединение
элементов, входящих в состав комплекта, и необхо-
димое уплотнение.
Примечание: если бойлер должен быть установлен
в зонах, которые могут достигнутьнизких
температур, в наличие имеется комплект против
замерзания, который может быть установлен как
альтернатива стандартному.
• Удлинители для вертикального комплекта Ø 60/100
(рис. 1-14). Вертикальный комплект данной конфи-
гурации быть удлинен домаксимального значения
14,4 м вертикального и прямолинейного, включая
вывод . Настоящая конфигурация соответствует
коэффициенту сопротивления, равному 100. В этих
случаях необходимо запрашивать специальные
удлинители.
Вертикальный комплект с алюминиевой черепицей
Ø 80/125.
Монтаж комплекта (рис. 1-15): для установки ком-
плекта Ø 80/125 необходимо использовать комплект
с фланцевым переходником, для установки дымохода
Ø 80/125. Установить фланцевый переходник (2)
на внутреннем отверстии котла, вставляя сальник
(1), который устанавливается круглыми выемками
вниз, и присоединяя его к фланцу котла, после чего
завинтить винтами, входящими в комплект. Установка
алюминиевой фальш-черепицы: заменить черепицу
на алюминиевую пластину (4), форма должна обе-
спечивать сток воды. Установить на алюминиевой
черепице стационарный полущит (5) и ввести трубу
всасывания/дымоудаления (7). Подсоединить кон-
центрический выход Ø 80/125 с гладкой стороны
(“папа”), в горловину переходника (“мама”) (1) (с
уплотнителями с кромкой) до упора, проверяя, что
подсоединили шайбу (3), таким образом, достигается
соединение элементов, входящих в состав комплекта,
и необходимое уплотнение.
• Удлинители для вертикального комплекта Ø 80/125
(рис. 1-16). Комплект данной конфигурации может
быть удлинен домаксимального значения 32 м ,
включая вывод . При наличии дополнительных
комплектующих необходимо сократить длину на
размер, соответствующий наибольшему компо-
ненту. В этих случаях необходимо запрашивать
специальные удлинители.
макс. 45%
макс. 14400 мм
макс. 45%
макс. 32000 мм
