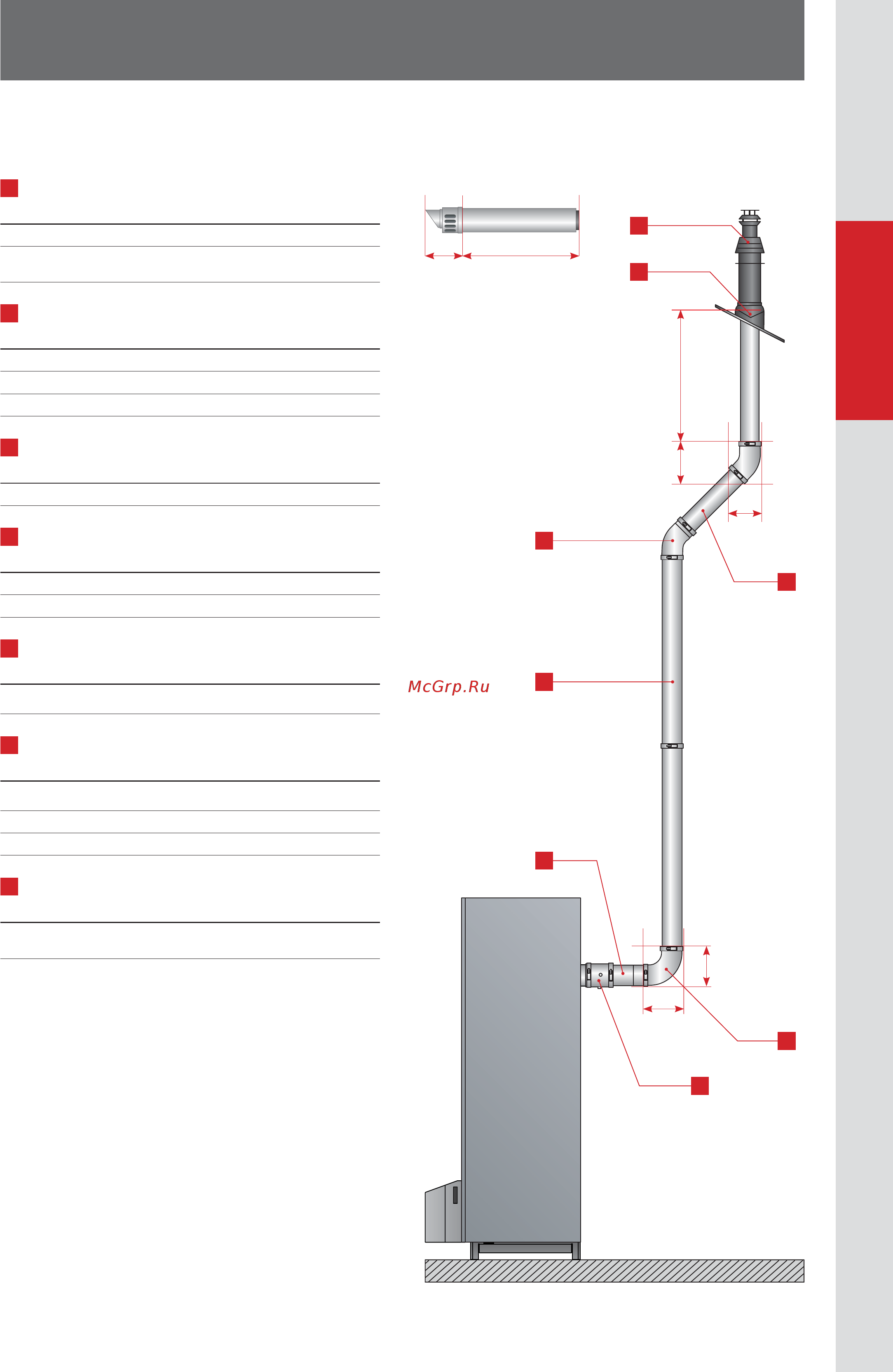

УСТАНОВКА
A
ОКОНЕЧНЫЕ ЭЛЕМЕНТЫ
АРТИКУЛ НАИМЕНОВАНИЕ РАЗМЕР
537D6197 Вертикальный оконечный элемент 1515 мм
537D6198 Горизонтальный оконечный элемент с
карнизными прогонами 795 мм
B
ВОЗДУХОВОДЫ
АРТИКУЛ НАИМЕНОВАНИЕ РАЗМЕР
537D6199 Длина 250мм 210 мм
537D6200 Длина 500мм 460 мм
537D6201 Длина 1000мм 960 мм
C
РЕГУЛИРУЕМЫЙ ВОЗДУХОВОД
АРТИКУЛ НАИМЕНОВАНИЕ
537D6202 Регулируемая длина с 325 до 400мм
D
КОЛЕНИ
АРТИКУЛ НАИМЕНОВАНИЕ
537D6203 Колено 43°-45°
537D6204 Колено 87°-90°
E
ИЗМЕРЕНИЕ И СБОР КОНДЕНСАТА
АРТИКУЛ НАИМЕНОВАНИЕ РАЗМЕР
537D6226 Конденсатоуловитель и измерительная
трубка
140мм
F
КОМПЛЕКТУЮЩИЕ
АРТИКУЛ НАИМЕНОВАНИЕ РАЗМЕР
537D6208 Слив для плоской крыши (основание
Ø430мм)
110 мм
537D6209 Регулируемый слив
537D6210 Крепление Ø 150 mm
G
ПЕРЕХОДНИК
АРТИКУЛ НАИМЕНОВАНИЕ РАЗМЕР
537D6207
Параллельный концентрический переходник
Ø100/150мм – 2 х Ø100мм 205 мм
КОМПЛЕКТУЮЩИЕ ДЛЯ ПРИСОЕДИНЕНИЙ
ДЫМОХОДА
Концентрическая нержавеющая сталь Ø100-150мм
