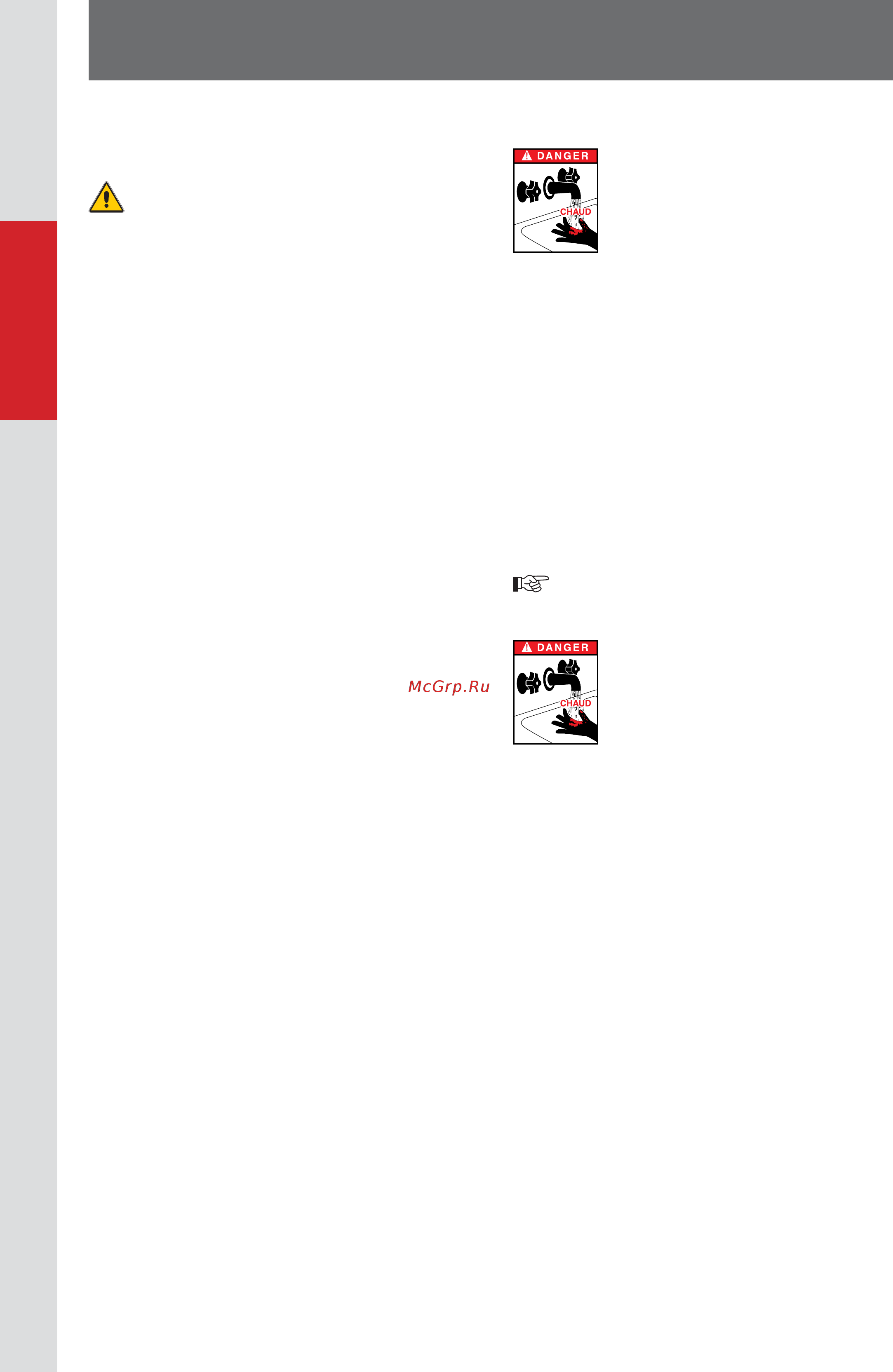

![ACV Delta Pro & Pro Pack 45 [24/36] Русский](/views2/1407234/page24/bg18.png)
24
664Y4300.A
РУССКИЙ
ЗАПОЛНЕНИЕ КОНТУРОВ ОТОПЛЕНИЯ И
ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ
Бойлер контура горячего водоснабжения должен быть
заполнен перед заполнением контура отопления.
1. Заполните контур горячего водоснабжения водой под
давлением.
2. Заполните теплоносителем контур системы отопления, не
превышая давление 2 бар.
3. Выпустите воздух из верхней части котла.
4. После удаления воздуха приведите давление в системе
отопления в соответствие со статическим: при 10 м – 1,5 бар; при
15 м – 2 бар.
ВВОД В ЭКСПЛУАТАЦИЮ
1. Проверьте подсоединение газа или жидкого топлива к горелке
на предмет утечек.
2. Проверьте электрические соединения, вентиляцию помещения
и убедитесь, что отсутствуют утечки отработанных газов.
3. Установите термостат или потенциометр котла между 60 и 90°С.
4. Установите переключатель «зима–лето» в нужное положение.
5. Включите котел главным выключателем.
6. Проверьте давление газа перед включением.
7. Для горелки на жидком топливе проверьте подающую
(и обратную) магистраль питания топливом. Проведите
необходимые работы по заполнению системы топливом и
удалению воздуха.
РЕКОМЕНДАЦИИ
ACV рекомендует проводить обслуживание котла не реже одного
раза в год. Проверка и обслуживание оборудования должны
выполняться квалифицированным специалистом.
ОБСЛУЖИВАНИЕ КОТЛА
1. отключите электропитание на распределительном щите
котельного помещения и перекройте подачу газа или жидкого
топлива.
2. выключите главный выключатель котла.
3. снимите верхнюю крышку котла (A).
4. снимите редукционный конус дымохода (B).
5. выньте турбулизаторы (C) из дымогарных труб (D) для чистки.
6. снимите переднюю плиту горелки (Е).
7. прочистите дымогарные трубы (D).
8. прочистите камеру сгорания (F) и горелку.
9. проверьте изоляцию передней плиты горелки (H) и замените ее
при необходимости.
ОБСЛУЖИВАНИЕ ГОРЕЛКИ
Воспользуйтесь инструкцией по обслуживанию горелки.
ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЬНЫХ
УСТРОЙСТВ
- Убедитесь, что все термостаты работают правильно: термостат
котла и предохранительный термостат.
- Проверьте предохранительные клапаны контура отопления и
контура горячего водоснабжения.
СЛИВ ТЕПЛОНОСИТЕЛЯ И ВОДЫ ИЗ КОТЛА
Вода, выходящая из дренажного крана, может
оказаться очень горячей и вызвать ожоги.
СЛИВ КОНТУРА ОТОПЛЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения, выключите котел с помощью главного
выключателя и перекройте клапан подачи газа/топлива.
2. Закройте запорные краны (3) контура отопления.
3. Подключите шланг к дренажному крану (8).
4. Откройте дренажный кран (8) и опорожните контур отопления.
СЛИВ КОНТУРА ГОРЯЧЕГО
ВОДОСНАБЖЕНИЯ
1. Отключите электропитание на распределительном щите
котельного помещения, выключите котел с помощью главного
выключателя и перекройте клапан подачи газа/топлива.
2. Сбросьте избыточное давление в контуре отопления.
3. Закройте краны (7) и (11).
4. Откройте сначала кран (9), затем (10).
5. Дайте слиться содержимому контура ГВС в канализацию.
Для опорожнения контура дренажный кран (9) должен
находиться на уровне пола.
Вода, выходящая из предохранительного
клапана или группы безопасности, может
оказаться очень горячей и вызвать ожоги.
