ACV Delta Pro & Pro Pack 45 [20/36] Русский

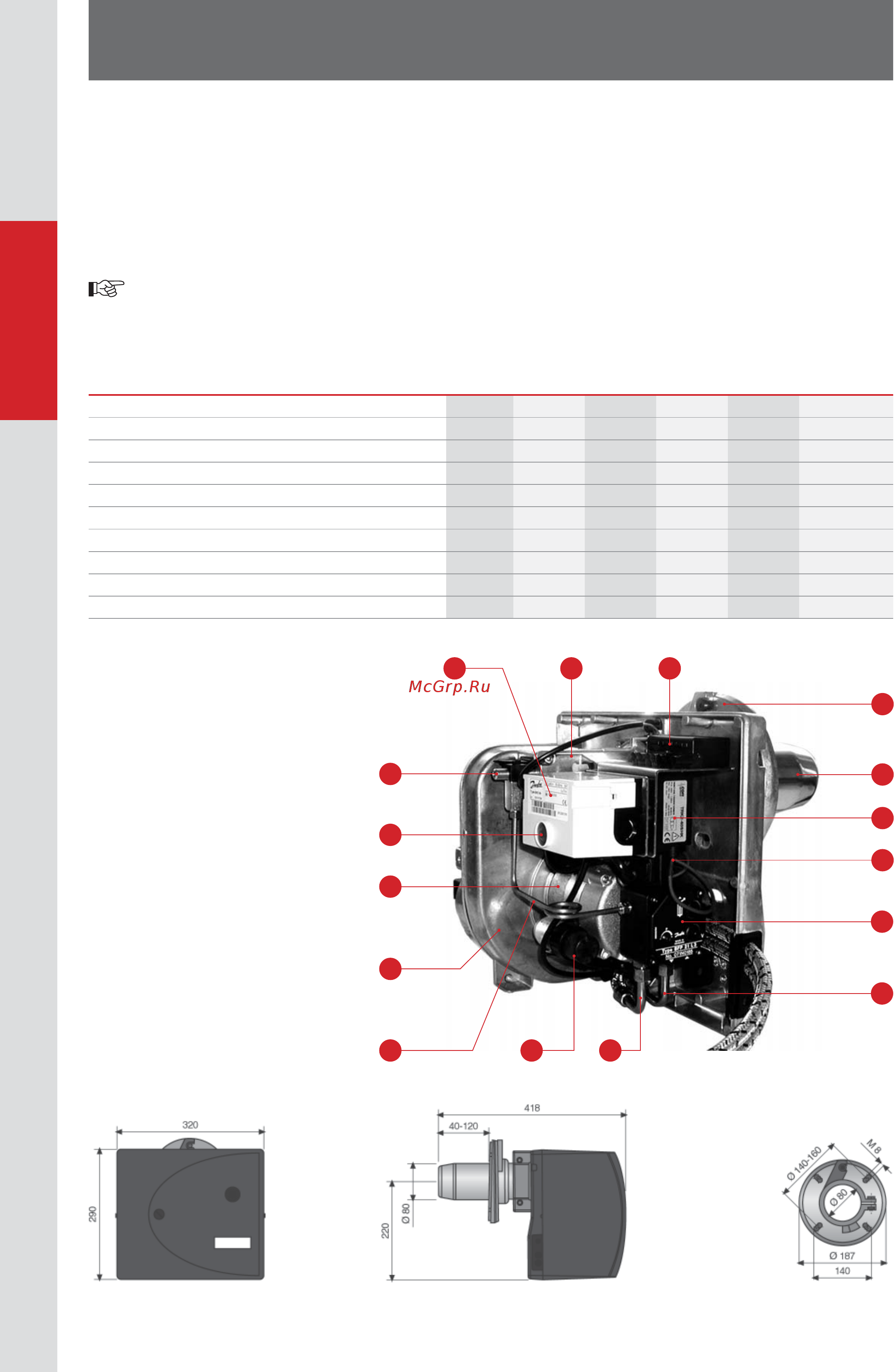

![ACV Delta Pro & Pro Pack 45 [20/36] Русский](/views2/1407234/page20/bg14.png)
20
664Y4300.A
РУССКИЙ
10
32
16
15
14
12
13 11
9
8
4
5
6
7
1
1. Автомат горелки (реле)
2. Крышка соединения форсунки
3. Соединительный разъем
4. Фланец
5. Горелочная труба
6. Автомат поджига
7. Провод заж игания
8. Топливный насос
9. Всасывающий патрубок
10. Патрубок возвратного потока
11. Конденсатор двигателя
12. Двигатель
13. Нагнетательный трубопровод
14. Контрольная лампочка
15. Кожух горелки
16. Регулировочный болт
ХАРАКТЕРИСТИКИ ЖИДКОТОПЛИВНЫХ ГОРЕЛОК
МОДЕЛИ BMV
ОПИСАНИЕ ЖИДКОТОПЛИВНОЙ ГОРЕЛКИ МОДЕЛИ BMV
Для котлов DELTA Pro & Pro Pack мы выбрали новейшие модели горелок BMV1 и BMV2, которые являются третьим поколением горелок с
прозрачным пламенем.
Горелки имеют следующие преимущества: максимальная экономия энергии при эксплуатации, очень низкий уровень вредных выбросов
(соответствует стандартам ЕН 267:1999-11 Класс 3 - Класс экологической защиты Германии «Блю Энджел», стандартам РАЛ-ЮЗ 9 по швейцарскому
постановлению о чистоте воздуха ЛРВ), постоянная компрессия и конструкция, облегчающая обслуживание и ремонт.
Подчеркиваем, что монтаж, ввод в эксплуатацию и обслуживание оборудования должны проводиться только специалистами. Для обеспечения
оптимальной работы оборудования с экономией энергии и ограничением выбросов рекомендуется ежегодный осмотр горелки специалистом-
монтажником.
Более подробную информацию смотрите в руководстве по эксплуатации горелки.
ХАРАКТЕРИСТИКИ ЖИДКОТОПЛИВНОЙ ГОРЕЛКИ
BMV
Delta Pro &
Pro Pack 25
Delta Pro &
Pro Pack 45 Delta Pro 55
Горелк а BMV1 BMV1 FV BMV2 BMV2 FV BMV2
Мощность кВт 27,9 27,9 50,0 50,0 61,0
Форсунка гал/ч 0,60 0,60 1,25 1,25 1,50
Угол распыления 60° H 60° H 60° H 60° H 60° H
Расход топлива кг/ч 2,35 2,35 4,22 4,22 5,14
Давление топливного насоса бар 14 14 10,5 10,5 10,5
Редуктор давления воздуха % ———— —
Забор воздуха % ———— —
Линия форсунки мм ———— —
Преодолеваемое сопротивление в камере сгорания мбар ———— —
