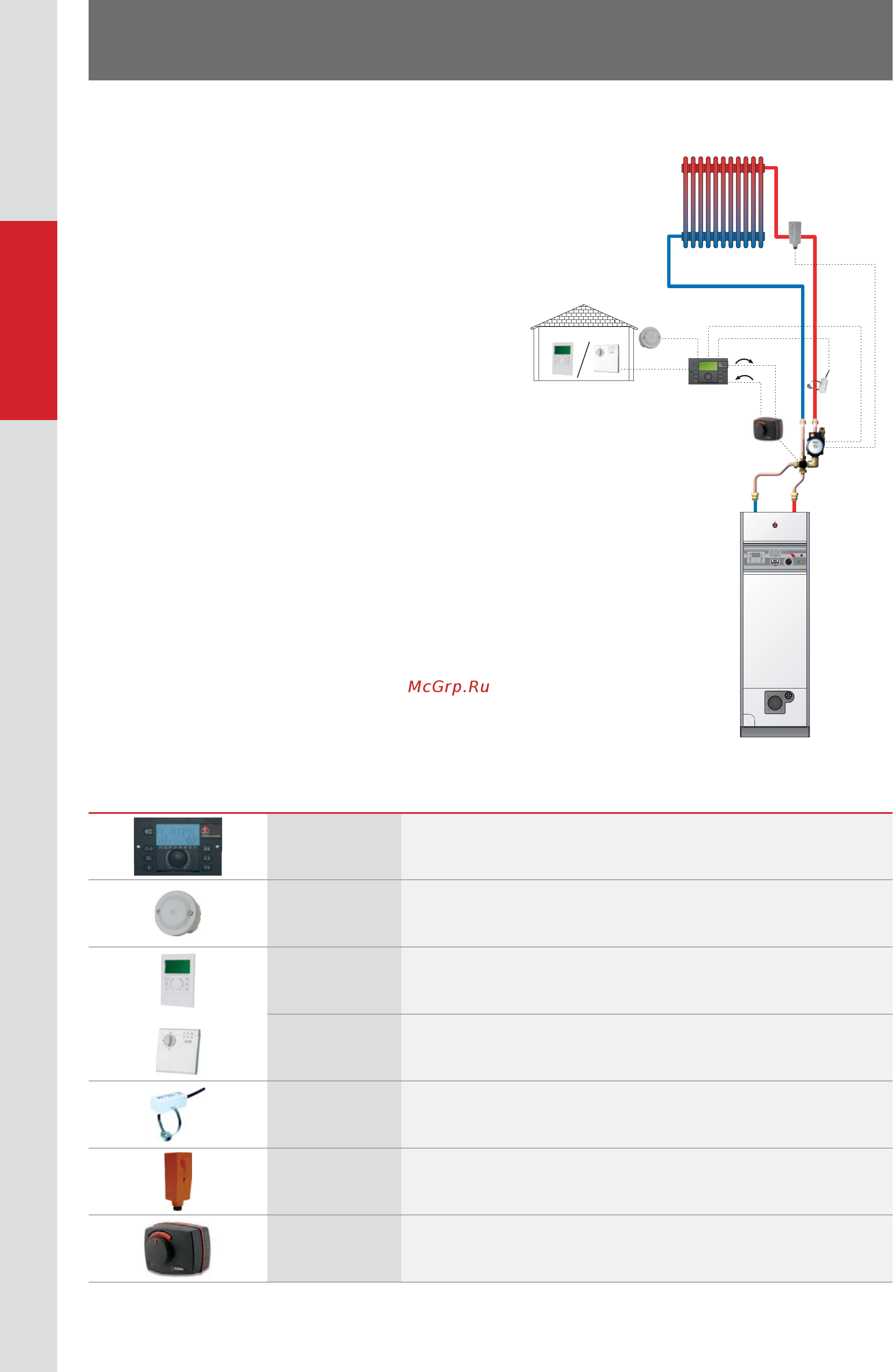

![ACV Delta Pro & Pro Pack 45 [18/36] Опции управления](/views2/1407234/page18/bg12.png)
18
664Y4300.A
РУССКИЙ
RAM
Zone Unit / RFF
AF200
Control Unit
VF202
ОПЦИИ УПРАВЛЕНИЯ
УСТАНОВКА ВЫСОКОТЕМПЕРАТУРНОГО ИЛИ НИЗКОТЕМПЕРАТУРНОГО КОНТУРА
ОТОПЛЕНИЯ С БЛОКОМ УПРАВЛЕНИЯ
Блок-схема
Отопление (высокотемпературный нагрев или «теплый пол»)
контролируется датчиком внешней температуры AF200
(поставляется с Блоком Управления) и комнатным датчиком RFF или
блоком RS Zone.
Датчики подключены к контроллеру, который можно встроить в
котел.
Контроллер управляет 4-х ходовым смесителем и циркуляционным
насосом в зависимости от запросов (по внешней температуре) и
температуры запуска, измеряемой третьим датчиком.
- Данная система обеспечивает высокий уровень комфорта, так
как температура запуска постоянно адаптируется к запросам на
отопление.
- Имеется встроенный таймер с установкой периода отопления
(день) и периода пониженной температуры (ночь). Как только
комнатный термостат показывает падение температуры,
включается циркуляционный насос.
- С помощью комнатного датчика пользователь может настроить
наиболее комфортный для себя режим.
Позиция Артикул Наименование
10800030
Блок управления:
Поставляется с датчиком наружной температуры AF200 и датчиком 2 k KVT
10800108
Датчик наружной температуры, 2кΩ-AF200
Идет в комплекте с блоком управления
ou
10800056
Блок RS Zone
Дистанционное управление + комнатный датчик
10800120 Комнатный датчик RTF
10800045
Контактный датчик VF202 2 k
Для выхода на контролируемый контур
10510900
Контактный термостат RAM 5109
Обязателен для защиты всех систем напольного отопления
10800199
Сервомотор ARA661:
Мотор для 4-х ходового смесителя
