21
664Y4300.A
РУССКИЙ
A
C
E
D
B
G
F
66
185
228 209
307
201
ГАЗОВАЯ ГОРЕЛКА ПРЕДВАРИТЕЛЬНОГО
СМЕШЕНИЯ ГАЗАВОЗДУХА ACV BG2000S
Газовая горелка предварительного смешения газ/воздух ACV BG
2000-S оснащена газовым клапаном Honeywell, трубкой Вентури
и электрическим программным реле. Газовый клапан специально
разработан для газовых горелок с низкими выбросами NО
X. Горелка
имеет систему электрического поджига и контроля пламени по
ионизации.
Давление газа на выходе из газового клапана равно давлению
воздуха возле входа в трубку Вентури минус величина настройки.
Вентилятор засасывает воздух в область горения через трубку
Вентури, где происходит подача газа в поток воздуха. В трубке
создается разряжение и газ, находящийся при атмосферном
давлении, попадает в воздушный поток. Оптимальная газовоздушная
смесь поступает через вентилятор на рампу горелки.
Электрическое программное реле, встроенное в газовый клапан,
обеспечивает контроль пламени.
Такой принцип работы гарантирует бесшумную и безопасную
эксплуатацию:
• При недостаточной подаче воздуха разряжение в трубке Вентури
падает, поток газа уменьшается, пламя горелки гаснет и газовый
клапан закрывается.
• Если существует препятствие свободному удалению уходящих
газов, поток воздуха также снижается, что приводит к закрытию
газового клапана и остановке горелки.

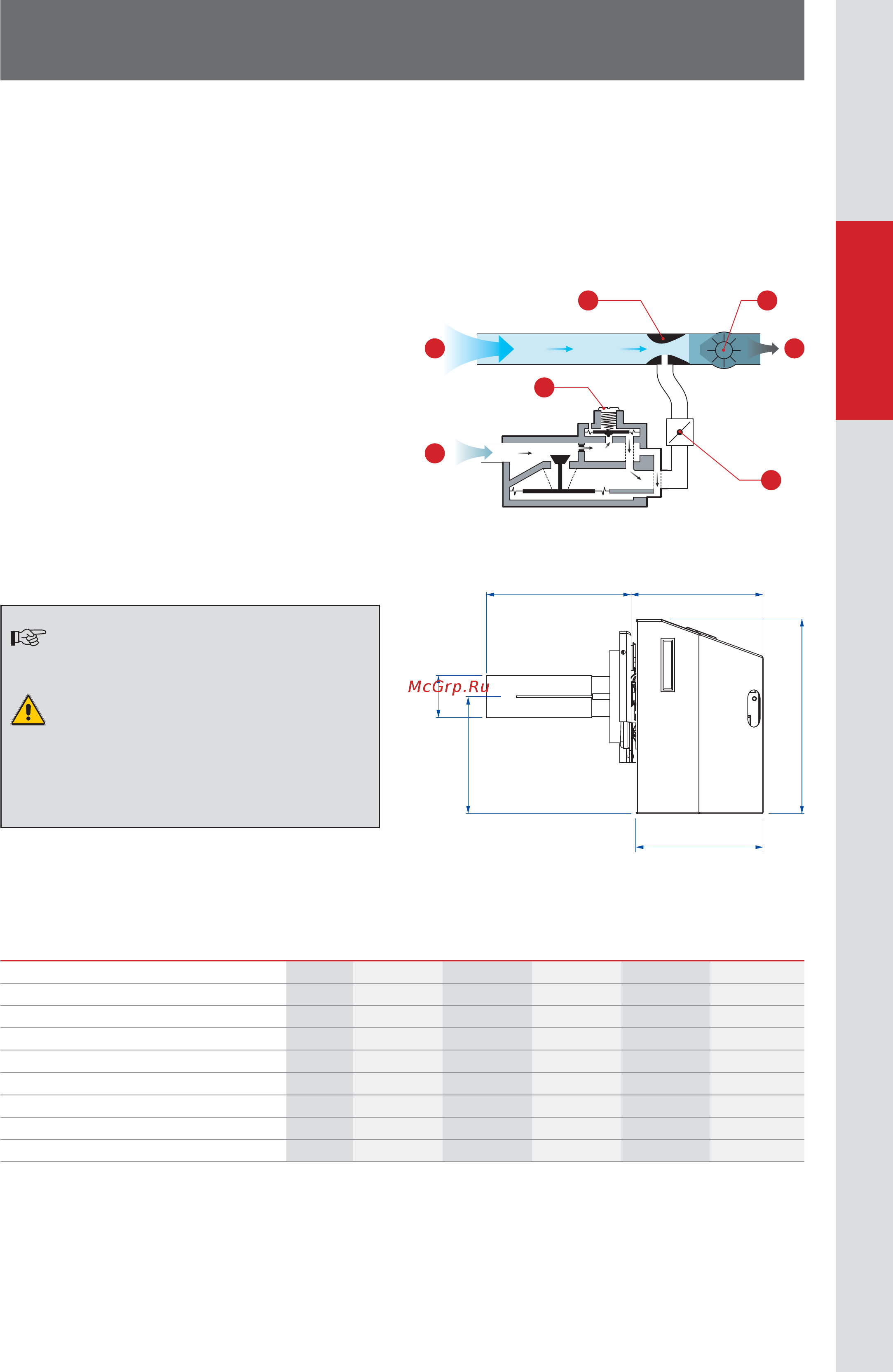

Принцип смешения газ/воздух:
A. Воздух
B. Газ
C. Трубка Вентури
D. Вентилятор
E. Газовоздушная смесь
F. Регулятор давления газа
G. Регулятор расхода газа
ХАРАКТЕРИСТИКИ ГАЗОВЫХ ГОРЕЛОК
МОДЕЛИ BG 2000-S
Горелка BG 2000-S имеет заводские настройки для
работы на природном газе.
К о м п л е к т п е р е в о д а н а п р о п а н в х о д и т в к о м п л е к т
поставки и состоит из:
- дросселирующих дисков
- шильдика
- установочной наклейки
- инструкции
ХАРАКТЕРИСТИКИ ГАЗОВОЙ ГОРЕЛКИ
Delta Pro &
Pro Pack 25
Delta Pro &
Pro Pack 45 Delta Pro 55
Гор ел ка BG 2000-S/25 BG 2000-SV/25 BG 2000-S/45 BG 2000-SV/45 BG 2000-S/55
Мощность кВт 27,9 27,9 50,0 50,0 61,0
Содержание СО
2(природный газ) % 9,0 9,0 9,0 9,0 9,0
Содержание СО
2 (пропан) % 11, 0 11, 0 11, 0 11, 0 11, 0
Присоединение газа Ø 3/4" [F] 3/4" [F] 3/4" [F] 3/4" [F] 3/4" [F]
Скорость вентилятора об/мин ———— —
Расход газа G20 – 20мбар м/ч 2,95 2,95 5,29 5,29 6,45
Расход газа G25 – 25мбар м/ч 3,43 3,43 6,15 5,29 7,51
Расход газа G31 – 30/37/50мбар м/ч 1,14 1,14 2,05 2,05 2,50
