16
664Y4300.A
РУССКИЙ
H
ПОДАЧА ТОПЛИВА К ГОРЕЛКАМ ACV
МОДЕЛИ BMV
Конструкция и монтаж системы подачи топлива должны
соответствовать действующим нормативам.
Топливный патрубок должен подходить достаточно близко к горелке,
чтобы не растягивать соединения при подключении. С подающей
стороны линии установите фильтр с запорным клапаном.
Более подробную информацию по подаче топлива
смотрите в руководстве по эксплуатации горелки.
Если на котле стоит горелка другой модели, см.
инструкцию ее производителя.
ПОДАЧА ГАЗА К ГОРЕЛКАМ ACV МОДЕЛИ
BG 2000-S
- Котлы Delta Pro и Pro Pack, совместимые с горелкой ACV модели
BG 2000-S, имеют следующее подключение газоподающего
клапана: Ø 3/4”, вн. резьба.
- Присоединения газа должны соответствовать действующим
стандартам.
- Во избежание загрязнения из сети газоснабжения, установите
газовый фильтр над подключением.
- Прочистите газопровод и тщательно проверьте герметичность
всех внешних и внутренних патрубков котла.
- Проверьте давление газа в сети. См. табличку с технической
информацией.
- При запуске котла проверьте давление и расход газа.
УСТАНОВКА

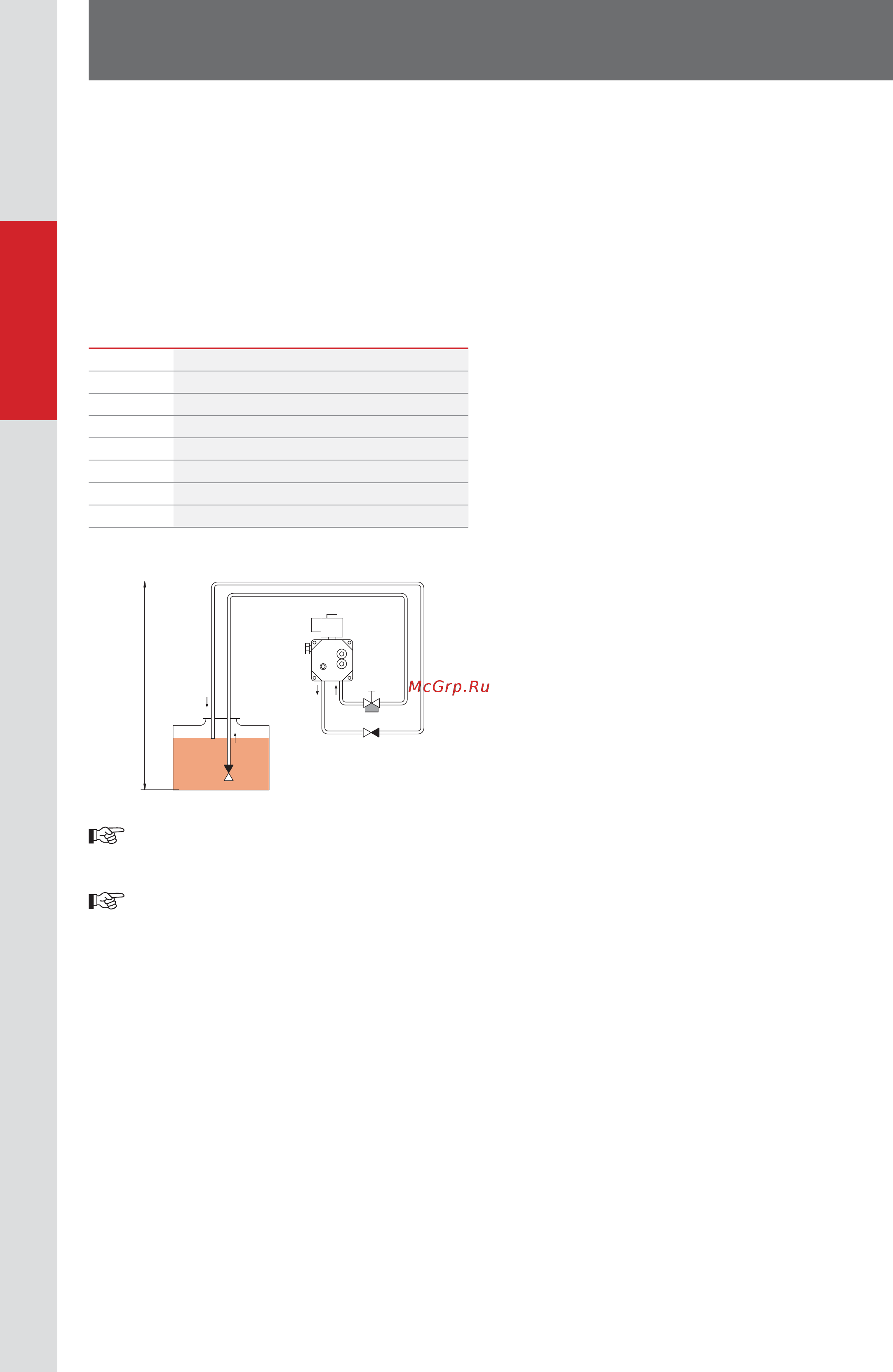

Подача топлива с обратной магистралью
Высота Н Ø 6 мм Ø 8 мм Ø 10 мм
0,0 м 17 м 53 м 100 м
0,5 м 15 м 47 м 100 м
1,0 м 13 м 41 м 199 м
1,5 м 11 м 34 м 184 м
2,0 м 19 м 28 м 168 м
2,5 м 17 м 22 м 153 м
3,0 м 15 м 15 м 137 м
3,5 м 13 м 19 м 122 м
